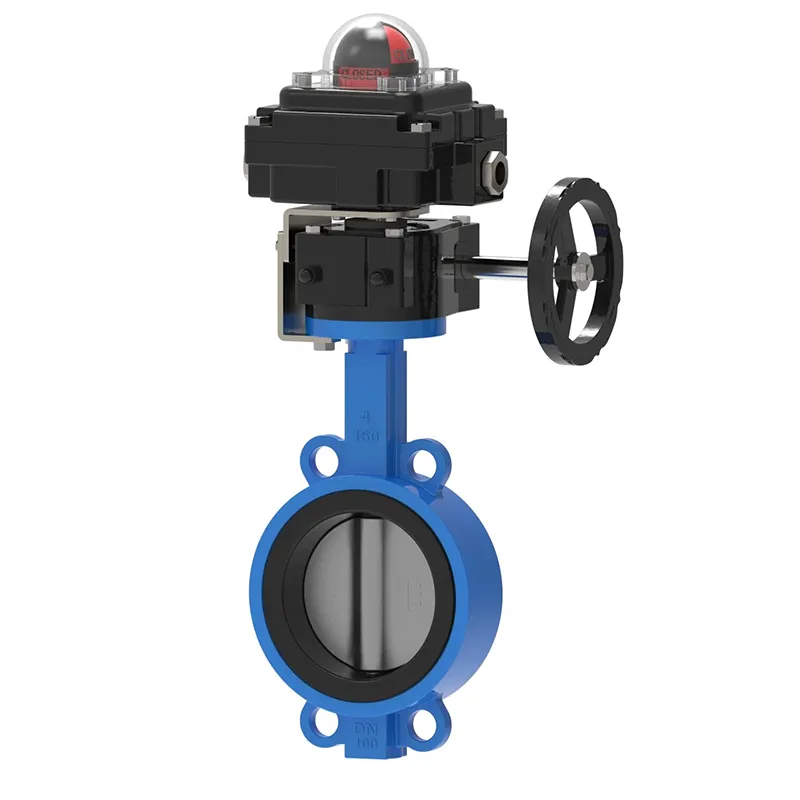

Βαλβίδα πεταλούδας με οριακό διακόπτη

Καθώς τα εργοστάσια και οι διαδικασίες τους γίνονται όλο και πιο περίπλοκα και βασίζονται περισσότερο στην ανάδραση του συστήματος σε πραγματικό χρόνο, πολλοί πελάτες απαιτούν ολοένα και περισσότερο ηλεκτρική ανάδραση τόσο για χειροκίνητες όσο και για αυτόματες βαλβίδες. Κάθε βαλβίδα είναι διαφορετική, επομένως η τροποποίηση βαλβίδας Waits Η βαλβίδα πεταλούδας με διακόπτη ορίου θα παρέχει προσαρμοσμένες υπηρεσίες με βάση τις βαλβίδες δείγματος και τα απαιτούμενα κιβώτια διακοπτών.

Πλεονέκτημα

Προϊόν ένδειξης θέσης βαλβίδας χαμηλού κόστους

Κέλυφος επίστρωσης με κόλλα ψησίματος θερμής τήξης

Μηχανικός διακόπτης 2 καναλιών μονόπολων διπλής βολής (SPDT), ονομαστικό ρεύμα 16 αμπέρ

Μπορείτε να υποδείξετε την κατάσταση ενεργοποίησης/απενεργοποίησης μέσω μιας ευδιάκριτης σφαιρικής ενδεικτικής λυχνίας

Το έκκεντρο προσαρμόζεται εύκολα και η επιτόπια βαθμονόμηση είναι απλή. Δεν απαιτούνται εργαλεία.

Δύο διεπαφές αγωγών NPT 1/2 ιντσών

Το Butterfly Valve with Limit Switch είναι ένας χειροκίνητος διακόπτης ορίου κατάλληλος για σφαιρικές βαλβίδες έως και 8 ιντσών και βαλβίδες πεταλούδας. Η βαλβίδα συμμορφώνεται με το πρότυπο ISO5211, πληροί την αξιολόγηση NEMA 4X και είναι εξοπλισμένη με ενσωματωμένη συσκευή κλειδώματος. Τυπικός οριακός διακόπτης SPDT 10 αμπέρ @ 120 VAC.

Ο οριακός διακόπτης είναι μια ηλεκτρομηχανική συσκευή που συνδέει μηχανικά έναν ενεργοποιητή με έναν ηλεκτρικό διακόπτη. Ο οριακός διακόπτης είναι μια συσκευή ελέγχου που τροφοδοτείται από την κίνηση ενός αντικειμένου. Εν ολίγοις, οι τερματικοί διακόπτες μπορούν να παρακολουθούν την κίνηση άλλων αντικειμένων.

Οι μηχανικοί διακόπτες ορίου έχουν υψηλή ακρίβεια και επαναληψιμότητα. Οι αισθητήρες επαφής χρησιμοποιούνται για την ανίχνευση της παρουσίας και της θέσης αντικειμένων σε βιομηχανικές εργασίες.

Οι τύποι οριακών διακοπτών χωρίζονται συνήθως σε τέσσερις κατηγορίες: τύπος μουστάκι, τύπος κυλίνδρου, τύπος μοχλού και τύπος εμβόλου. Έχουν ρυθμιστεί ως κανονικά ανοιχτά, κανονικά κλειστά ή και τα δύο. Σε ορισμένες εφαρμογές, οι διακόπτες ορίου έχουν αντικατασταθεί από αισθητήρες εγγύτητας.

Όταν ένα αντικείμενο έρθει σε επαφή με το μοχλό του διακόπτη ορίου (ή το έμβολο), ο μοχλός θα μετακινηθεί σε μια προκαθορισμένη απόσταση μέχρι να ενεργοποιηθεί η επαφή. Το Overtravel αναφέρεται στο μοχλό που κινείται πέρα ​​από την προκαθορισμένη απόσταση διαδρομής. κύρια σημεία.

Προδιαγραφές οριακού διακόπτη

Λόγω του ότι η βαλβίδα πεταλούδας με διακόπτη ορίου έχει σχεδιαστεί για συγκεκριμένες λειτουργίες, κάθε οριακός διακόπτης πρέπει να βαθμονομηθεί σύμφωνα με την εφαρμογή. Ελέγξτε τις ακόλουθες παραμέτρους για να αξιολογήσετε τη συμβατότητα του διακόπτη ορίου με την εφαρμογή-στόχο σας.

Κέλυφος: Χυτό αλουμίνιο: Σφράγιση δακτυλίου Ο

Προαιρετικές κατασκευές από ανοξείδωτο χάλυβα 304 και 316

Επίστρωση: Βαφή πολυεστέρα σε σκόνη (ώρες)

Ο δακτύλιος: Καουτσούκ νιτριλίου (τυπικό) -25 ℃ -85 ℃ (ώρα)

Τύπος περιβάλλοντος: 4, 4X, IP67

Βαθμός αντιεκρηκτικής προστασίας: Cl 1 ζώνη 1, Ex d IIC T6 Gb

Τοπική κατάταξη: Nema 4, Nema 7

Συνδετήρας: Ανοξείδωτο ατσάλι

Άξονας: Ανοξείδωτο ατσάλι Namur

Νήματα NPT δύο μισής ίντσας

Επαφές μπλοκ ακροδεκτών: 8

Τάση λειτουργίας: 120VAC, 12VDC, 24VDC

Στήριγμα εγκατάστασης: MB – 3,4:30 x 80, 130 Υ: 20, 30 (ανοξείδωτο ατσάλι)

Εύρος θερμοκρασίας: -20 ℃ -85 ℃

Αισθητήρες: μηχανικός διακόπτης CROUZET (στάνταρ), διακόπτης εγγύτητας (προαιρετικός)

Μοντέλο: IP-67 (N4), ALS-500M (Ανθεκτικό σε έκρηξη)
