Σφαίρα Trunnion

Η Waits Valve, με την πλήρη γραμμή παραγωγής της, μπορεί να σας παρέχει προϊόντα σφαιρικής βαλβίδας κορμού. Έχουμε πλούσια εμπειρία στον σχεδιασμό και την κατασκευή βαλβίδων, επιμένοντας στην ποιότητα των προϊόντων και τις σχετικές υπηρεσίες, τις προνομιακές τιμές προϊόντων και την έγκαιρη παράδοση. Εξετάζουμε πλήρως διαφορετικές εφαρμογές και υιοθετούμε διαφορετικά πρότυπα κατασκευής, όπως API6D/ ISO17292/BS5351 κ.λπ.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η σφαιρική βαλβίδα Trunnion είναι μια χαλύβδινη σφαιρική βαλβίδα, η οποία σχεδιάζεται και κατασκευάζεται με πλήρη συνεκτίμηση της απόδοσης και της συνολικής διάρκειας ζωής κατά τη χρήση. Το σώμα της βαλβίδας είναι σφυρηλατημένο με υλικά υψηλής ποιότητας, η μπάλα είναι τοποθετημένη και η μεσαία φλάντζα και ο λαιμός είναι βιδωμένα. Η έδρα της βαλβίδας ανάντη και κατάντη είναι εφέ μονού εμβόλου, λειτουργία DBB. Ταυτόχρονα, υπάρχουν τρεις δομές για τη σφράγιση μεταξύ της έδρας της βαλβίδας και της μπάλας:

1. Παραδοσιακή δομή μαλακών σφραγίδων.

2. Τριγωνική δομή στεγανοποίησης δακτυλίου.

3. Δομή σκληρής σφράγισης.


Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Πρότυπα φλάντζας ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Μέθοδοι σύνδεσης RF, RTJ, BW
Δοκιμή και αποδοχή API598, API 6D, BS12569;
Δομικό μήκος ASME B16.10, BS 558, BS12982, ISO 5752;
Επίπεδα πίεσης και θερμοκρασίας ASME B16.34,
Απαιτήσεις πυροπροστασίας API6FA API607
Χαμηλά πρότυπα διαρροής ISO 15848-1, API 622
Αντιδιαβρωτικός σχεδιασμός NACE MR 0103, NACE MR 0175


Εφαρμογή

Μέγεθος NPS 1" ~ 60" DN25~DN1500
Εύρος πίεσης Κλάση 150~ 2500 PN10-PN420
Εύρος θερμοκρασίας ;-196℃ ~ +260℃
Εύρος εφαρμογής Νερό βρύσης, λύματα, κατασκευές, πετρέλαιο, χημική βιομηχανία, τρόφιμα, φάρμακα, κλωστοϋφαντουργία, ηλεκτρική ενέργεια, ναυπηγική, μεταλλουργία, ενεργειακό σύστημα κ.λπ.
Λειτουργία οδήγησης Στρόβιλος, πνευματικός, ηλεκτρικός
Σώμα βαλβίδας Σφυρηλάτες: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel,
Χύτευση: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Μπάλα Σφαίρα: CS+ENP, A182 F304, F304L, F316, F316L, F51,
F53, CS+TCC, CS+Ni60
Δακτύλιος στήριξης έδρας βαλβίδας Δαχτυλίδι στήριξης καθίσματος: CS+ENP, A182 F304, F304L, F316, F316L, F51,
F53, CS+TCC, CS+Ni55
Ένθετο έδρας βαλβίδας PTFE, RPTFE, Nylon, Devlon, PEEK
Στέλεχος βαλβίδας A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH


Χαρακτηριστικά απόδοσης

1. Το στέλεχος βαλβίδας έχει σχεδιαστεί για να αποτρέπει την εκτίναξη του στελέχους βαλβίδας από το σώμα της βαλβίδας λόγω ακατάλληλης λειτουργίας.
2. Η σφαιρική βαλβίδα κορμού διαθέτει πυρίμαχη και αντιστατική συσκευή.
3. Οι θύρες έγχυσης γράσου στεγανοποίησης έκτακτης ανάγκης έχουν σχεδιαστεί στη στεγανοποίηση της έδρας της βαλβίδας και στη στεγανοποίηση στελέχους βαλβίδας. Η κανονική στεγανοποίηση δεν βασίζεται στο γράσο στεγανοποίησης. Όταν η επιφάνεια στεγανοποίησης είναι κατεστραμμένη και προκαλεί διαρροή, μπορεί να εγχυθεί γράσο στεγανοποίησης για επείγουσα επισκευή. Κάθε θύρα έγχυσης γράσου είναι εξοπλισμένη με μια βαλβίδα έγχυσης γράσου και μια ενσωματωμένη βαλβίδα μονής κατεύθυνσης.
4. Μια βαλβίδα αποστράγγισης είναι εγκατεστημένη στη χαμηλότερη θέση του σώματος της βαλβίδας για την εξαέρωση και την αποστράγγιση της κοιλότητας της βαλβίδας. μια βαλβίδα εξαερισμού είναι εγκατεστημένη στο πάνω μέρος του σώματος της βαλβίδας για την εξαέρωση και τον καθαρισμό της κοιλότητας της βαλβίδας ηλεκτρονικά. Η βαλβίδα αποστράγγισης και η βαλβίδα εξαερισμού μπορεί να είναι βαλβίδες απομόνωσης ή ειδικοί σύνδεσμοι εκκένωσης για να διασφαλιστεί η ασφάλεια, η αξιοπιστία και η ευκολία.
5. Είναι εξοπλισμένο με μια πλάκα σύνδεσης που μπορεί να ταιριάζει με διάφορες συσκευές μετάδοσης κίνησης, όπως λαβές, ατέρμονα γρανάζια, ηλεκτρικές, πνευματικές, σύνδεση αερίου-υγρού, ηλεκτροϋδραυλική σύνδεση κ.λπ.
6. Η βαλβίδα με συγκολλημένα άκρα μπορεί να προσαρμόσει το υλικό άκρου της βαλβίδας (τμήμα μετάβασης) σύμφωνα με την ποιότητα υλικού σωλήνων του χρήστη για να εξασφαλίσει την προσαρμοστικότητα και τη συγκολλησιμότητα της αντοχής του υλικού. Για βαλβίδες με χιτώνια και στα δύο άκρα, το μήκος των χιτωνίων μπορεί να εξασφαλίσει ότι οι επιτόπιες εργασίες συγκόλλησης δεν επηρεάζουν τα υλικά στεγανοποίησης.
7. Θαμμένο σχέδιο. Για τις θαμμένες βαλβίδες, το στέλεχος της βαλβίδας επιμηκύνεται σύμφωνα με τις ανάγκες του έργου για να διευκολυνθούν οι εργασίες στο έδαφος και οι αντίστοιχες συσκευές έγχυσης λίπους, εκκένωσης λυμάτων και εξαερισμού επεκτείνονται από τον σωλήνα στο έδαφος. Το ύψος της θαμμένης και ανυψωμένης βαλβίδας παρέχεται από τον πελάτη.

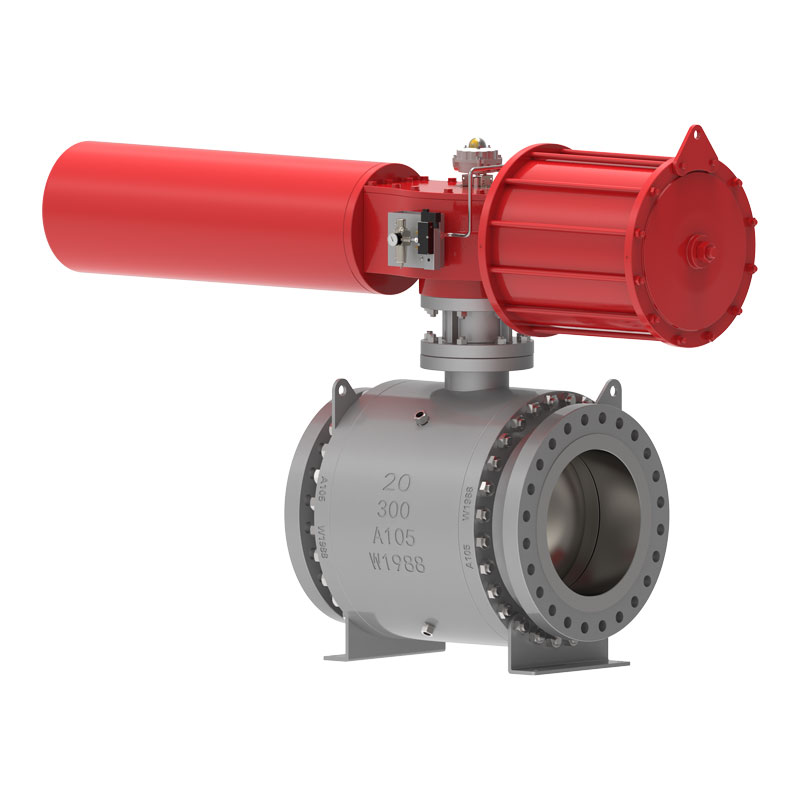

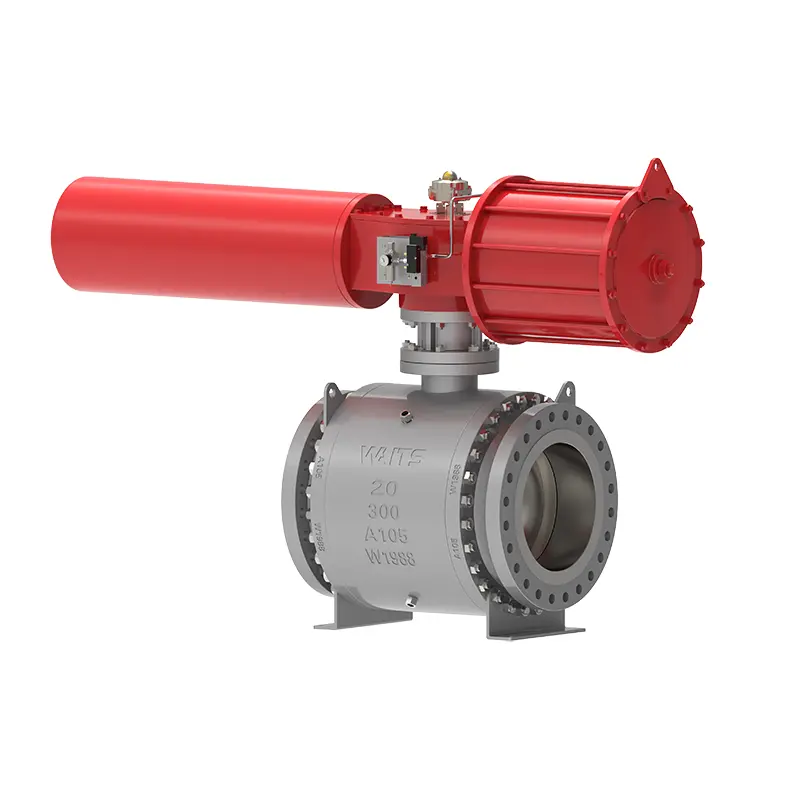

Trunnion Ball Valve
