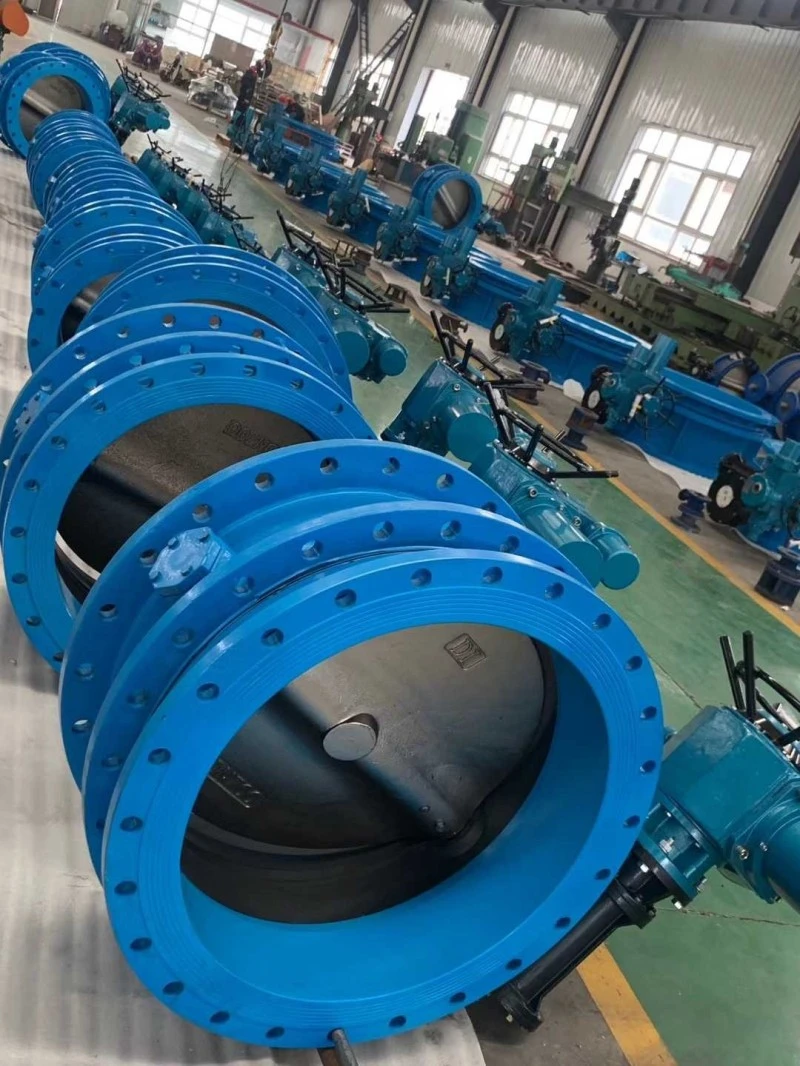

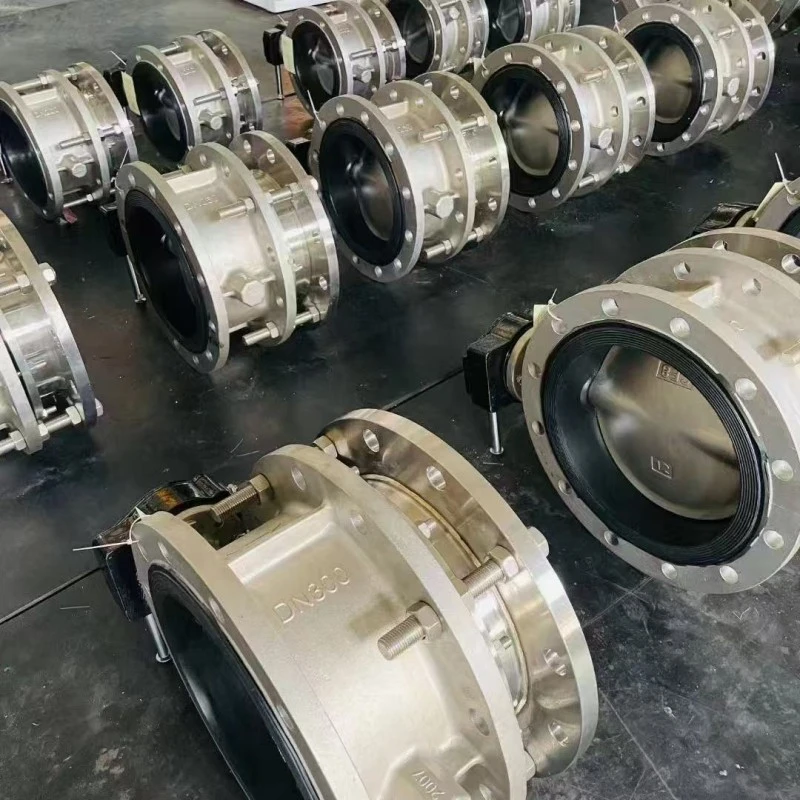

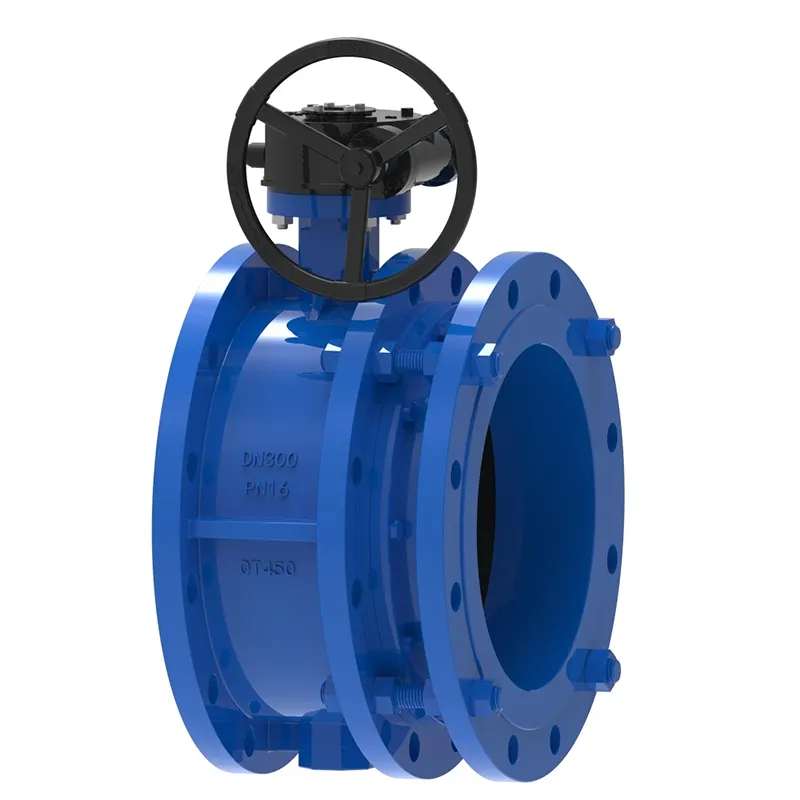

Ομόκεντρη βαλβίδα πεταλούδας διαστολής

Η πλάκα πεταλούδας της προηγμένης τηλεσκοπικής ομόκεντρης βαλβίδας πεταλούδας είναι τοποθετημένη στην κατεύθυνση της διαμέτρου του αγωγού. Στο κυλινδρικό κανάλι του σώματος της τηλεσκοπικής βαλβίδας πεταλούδας, η πλάκα πεταλούδας σε σχήμα δίσκου περιστρέφεται γύρω από τον άξονα, με γωνία περιστροφής μεταξύ 0 ° και 90 °. Όταν περιστρέφεται στις 90 °, η βαλβίδα είναι πλήρως ανοιχτή. Κατάλληλο για θερμοκρασίες ≤ 80 ℃, χρησιμοποιείται σε πετρέλαιο, χημικά, τρόφιμα, φαρμακευτικά προϊόντα, κλωστοϋφαντουργικά προϊόντα, χαρτοποιία, ηλεκτρική ενέργεια, παροχή νερού και αποχέτευση, αγωγούς αερίου για τη ρύθμιση της ροής, τα μέσα αναχαίτισης και την αντιστάθμιση της θερμικής διαστολής και συστολής του αγωγού.

Φόντα:

Η τηλεσκοπική ομόκεντρη βαλβίδα πεταλούδας (με δομή που μπορεί να εκτείνεται σε ένα ορισμένο εύρος μήκους) όχι μόνο διευκολύνει την αποσυναρμολόγηση της βαλβίδας, αλλά επίσης μειώνει την τάση του αγωγού και προστατεύει τη βαλβίδα. Ταυτόχρονα, συμπιέζει επίσης τη μέθοδο τοποθέτησης των βαλβίδων πεταλούδας και των αρμών διαστολής, κάνοντας τον χώρο πιο συμπαγή. Κανονικά, αυτοί οι τύποι βαλβίδων δεν απαιτούν ειδική συντήρηση και απαιτούν μόνο τακτική παρακολούθηση των τμημάτων διαστολής και συστολής για διαρροές και αποκόλληση.

Η μέθοδος εγκατάστασης της τηλεσκοπικής ομόκεντρης βαλβίδας πεταλούδας έχει μεγάλα πλεονεκτήματα, καθώς μόνο ο αρμός διαστολής χρειάζεται να αποσυναρμολογηθεί, γεγονός που εξοικονομεί πολύ χώρο συντήρησης και επιτυγχάνει συντήρηση χωρίς βαλβίδες (οι βαλβίδες πεταλούδας είναι πιο βαριές, οι αρμοί διαστολής είναι ελαφρύτεροι και η ένταση εργασίας είναι χαμηλότερη).

Προφυλάξεις εγκατάστασης:

1. Απαγορεύεται αυστηρά η αποσυναρμολόγηση βαλβίδων πεταλούδας με αποσυναρμολογημένες φλάντζες εκτόνωσης στο εργοτάξιο του αγωγού. Απαγορεύεται αυστηρά η επανειλημμένη επιμήκυνση ή βράχυνση της τηλεσκοπικής βαλβίδας πεταλούδας επί τόπου.

2. Οι σωλήνες και στα δύο άκρα της βαλβίδας εκτόνωσης πρέπει να είναι ομόκεντροι και οι δύο επιφάνειες φλάντζας στους σωλήνες πρέπει να είναι παράλληλες.

3. Τα μπουλόνια στερέωσης της φλάντζας πρέπει να σφίγγονται συμμετρικά και μην σφίγγετε τα μπουλόνια στερέωσης της φλάντζας με δύναμη στη μία πλευρά.

4. Ο σωλήνας διαστολής είναι εγκατεστημένος πίσω από τη βαλβίδα.

5. Το τμήμα διαστολής της βαλβίδας εκτόνωσης δεν πρέπει να τοποθετείται στη γωνία ή στο άκρο του αγωγού.

6. Η βαλβίδα πεταλούδας της φλάντζας εκτόνωσης πρέπει να τοποθετηθεί επίπεδη πριν από την εγκατάσταση και δεν πρέπει να χτυπηθεί κατά βούληση.

7. Το δομικό μήκος της τηλεσκοπικής ομόκεντρης βαλβίδας πεταλούδας είναι το ελάχιστο μήκος στο εργοστάσιο και έλκεται στο μήκος εγκατάστασης (δηλ. μήκος σχεδιασμού) κατά την εγκατάσταση.

Όταν το μήκος μεταξύ των σωληνώσεων υπερβαίνει το μήκος εγκατάστασης της εκτονωτικής βαλβίδας πεταλούδας, ρυθμίστε την απόσταση των σωληνώσεων και μην τραβάτε με δύναμη τη βαλβίδα εκτόνωσης για να αποφύγετε την καταστροφή της.

9. Η βαλβίδα πεταλούδας της τηλεσκοπικής ομόκεντρης βαλβίδας πεταλούδας μπορεί να εγκατασταθεί σε οποιαδήποτε θέση. Όταν χρησιμοποιείται για αντιστάθμιση θερμοκρασίας, μετά την ολοκλήρωση της εγκατάστασης του αγωγού, θα πρέπει να τοποθετηθούν βραχίονες και στα δύο άκρα κατά μήκος του άξονα του αγωγού για να αποτραπεί η εξαγωγή του σωλήνα εκτόνωσης της βαλβίδας εκτόνωσης. Η δύναμη στήριξης του βραχίονα υπολογίζεται σύμφωνα με τον ακόλουθο τύπο και απαγορεύεται αυστηρά η αφαίρεση του βραχίονα κατά τη λειτουργία.

Πώς να επιλέξετε:

Η δομική μορφή της τηλεσκοπικής ομόκεντρης βαλβίδας πεταλούδας χωρίζεται σε δύο τύπους: την ομόκεντρη τηλεσκοπική βαλβίδα πεταλούδας και την έκκεντρη τηλεσκοπική βαλβίδα πεταλούδας. Σύμφωνα με τους διαφορετικούς μηχανισμούς λειτουργίας, μπορεί να χωριστεί σε τηλεσκοπικές βαλβίδες πεταλούδας με ατέρμονα γρανάζια, πνευματικές τηλεσκοπικές βαλβίδες πεταλούδας και ηλεκτρικές τηλεσκοπικές βαλβίδες πεταλούδας.

Σύμφωνα με τα διαφορετικά υλικά στεγανοποίησης, χωρίζεται σε μαλακές τηλεσκοπικές βαλβίδες πεταλούδας και μεταλλικές σκληρές τηλεσκοπικές βαλβίδες πεταλούδας.

Οι τηλεσκοπικές συγκεντρωμένες βαλβίδες πεταλούδας χρησιμοποιούνται συνήθως για αγωγούς καθαρού νερού με θερμοκρασίες T> 80 ℃ και οι αγωγοί είναι μη διαβρωτικοί. Οι σκληρά σφραγισμένες τηλεσκοπικές βαλβίδες πεταλούδας χρησιμοποιούνται συνήθως σε αγωγούς μεταφοράς θερμότητας ατμού με θερμοκρασίες T> 425 ℃. Επομένως, κατά την επιλογή μιας τηλεσκοπικής βαλβίδας πεταλούδας, είναι απαραίτητο να ξεκαθαρίσετε το μέσο, ​​τη θερμοκρασία, την πίεση κ.λπ. για να κάνετε τη σωστή επιλογή.
