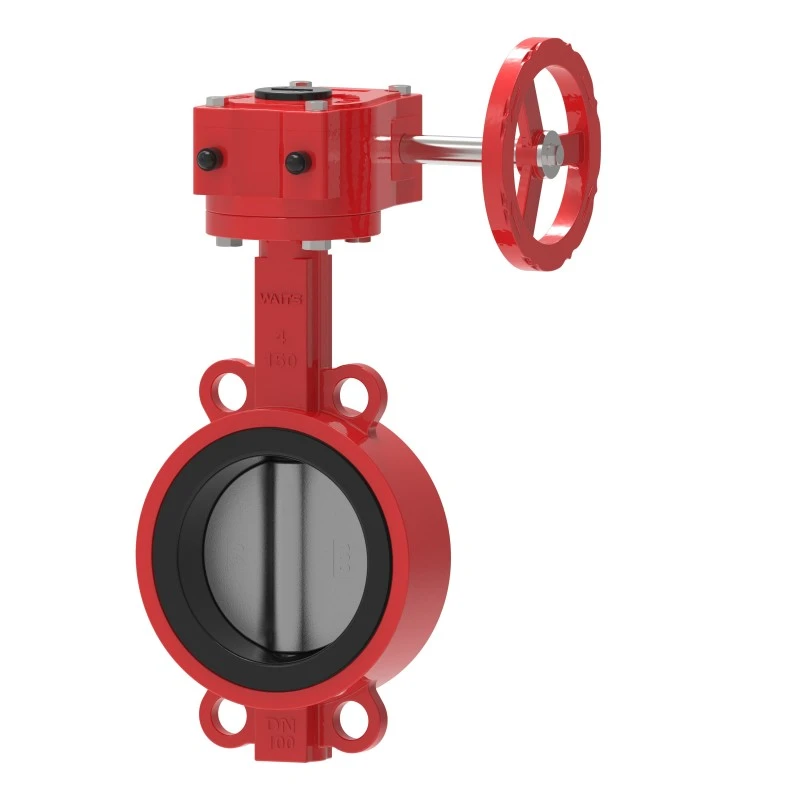

Fire Gear Wafer Butterfly Valve

Η Fire Gear Wafer Butterfly Valve από την Waits Valve είναι το βασικό προϊόν της σειράς πυροπροστασίας μου και έχει λάβει πιστοποίηση ISO 9001 από την DNV, την Bureau Veritas, την ABS και τη Lloyds. Αυτή η σειρά βαλβίδων πεταλούδας υιοθετεί σώμα και πλάκα βαλβίδας υψηλής ποιότητας B148 C9500, καθώς και στέλεχος βαλβίδας Monel K500. Εάν έχετε άλλες απαιτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας!

Η πλάκα πεταλούδας βρίσκεται στο κέντρο του αγωγού και μια ράβδος που διέρχεται από την πλάκα πεταλούδας συνδέεται με τον ενεργοποιητή έξω από τη βαλβίδα. Οι περιστρεφόμενοι ενεργοποιητές μπορούν να κάνουν την πλάκα πεταλούδας παράλληλη ή κάθετη προς την κατεύθυνση της ροής του ρευστού. Σε αντίθεση με τις σφαιρικές βαλβίδες, οι βαλβίδες πεταλούδας βρίσκονται πάντα εντός του εύρους ροής υγρού, επομένως ανεξάρτητα από τη θέση της βαλβίδας, θα συμβεί πτώση πίεσης στο ρευστό.

Χαρακτηριστικό:

Η Fire Gear Wafer Butterfly Valve πληροί ή υπερβαίνει τις απαιτήσεις των προτύπων EN 593 και MSS SP-67.

Ο σχεδιασμός του δίσκου της βαλβίδας θείωσης επιτυγχάνει αεροστεγές κλείσιμο.

Η Fire Gear Wafer Butterfly Valve είναι κατάλληλη για χρήση σε εσωτερικούς και εξωτερικούς χώρους.

Ένδειξη θέσης σε σχήμα σημαίας.

Ενσωματωμένος διακόπτης παρακολούθησης.

Το μέγεθος του άκρου αυλάκωσης πρέπει να συμμορφώνεται με το πρότυπο AWWA C606 ή άλλα πρότυπα αγωγών IPS.

Οι διαστάσεις πρόσωπο με πρόσωπο συμμορφώνονται με το πρότυπο MSS SP-67.

Πιστοποίηση UL/ULC 1091, πιστοποίηση FM 1112, πιστοποίηση VdS 2100-08en και 3C, καθώς και πιστοποίηση CNBOP.

Ονομαστική πίεση εργασίας:

Πιστοποίηση UL/ULC: 300 psi

Πιστοποίηση FM: 300 psi

Πιστοποίηση VdS και 3C: 16 bar

Περιγραφή προϊόντος

Σώμα βαλβίδας: οζώδης χυτοσίδηρος GGG40/50 ή χυτοσίδηρος GG25

Στέλεχος 2 βαλβίδων: SS420/SS431/SS416

3-Πλάκα πεταλούδας: όλκιμο σίδηρο, χυτοσίδηρος. SS304 (CF8) από ανοξείδωτο χάλυβα

Έδρα 4 βαλβίδων: EPDM ή PTFE

Στέλεχος βαλβίδας: ανοξείδωτο

6-Εσωτερική και εξωτερική επίστρωση εποξειδικής ρητίνης, με πάχος μεγαλύτερο από 250 μικρά

7- Μέθοδοι σύνδεσης: τύπος σφιγκτήρα, τύπος ωτίδας, τύπος φλάντζας

8- Πίεση εργασίας: PN10/16; Εύρος μεγεθών: 2 ίντσες έως 72 ίντσες

9- Πρότυπα σχεδίασης: DIN, EN558-1, API609; Πάνω φλάντζα: ISO 5211;

10-Τρόπος λειτουργίας: Χειροτροχός ή ατέρμονα γρανάζι
