Σφαίρα με επένδυση PTFE Gear

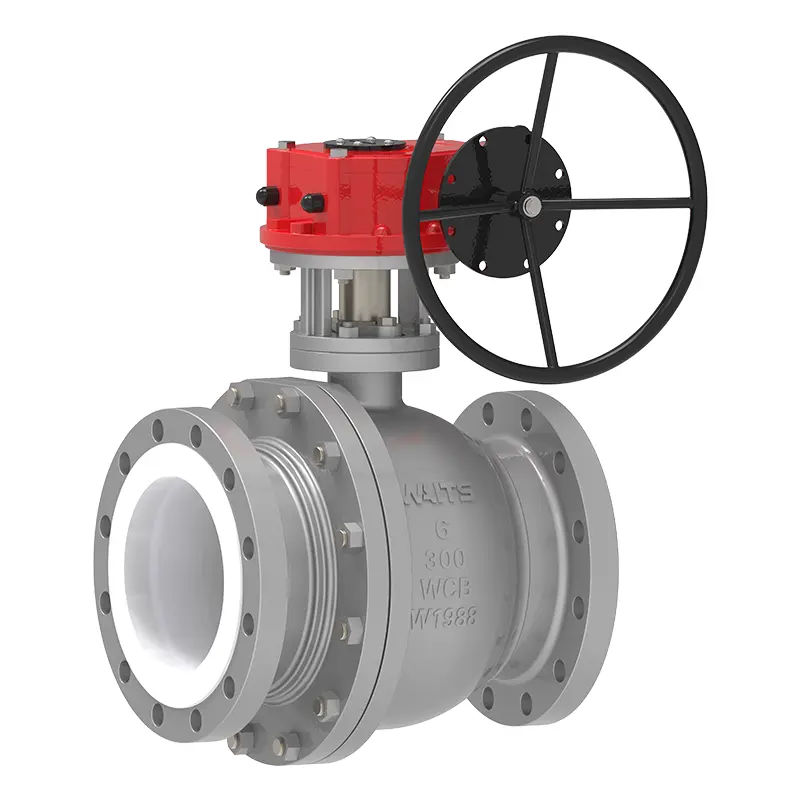

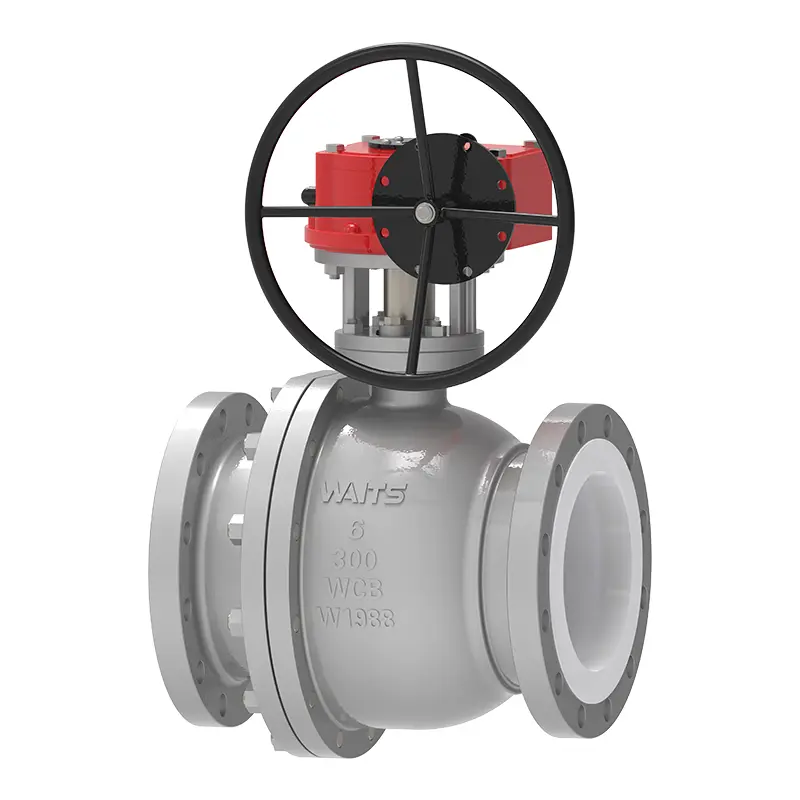

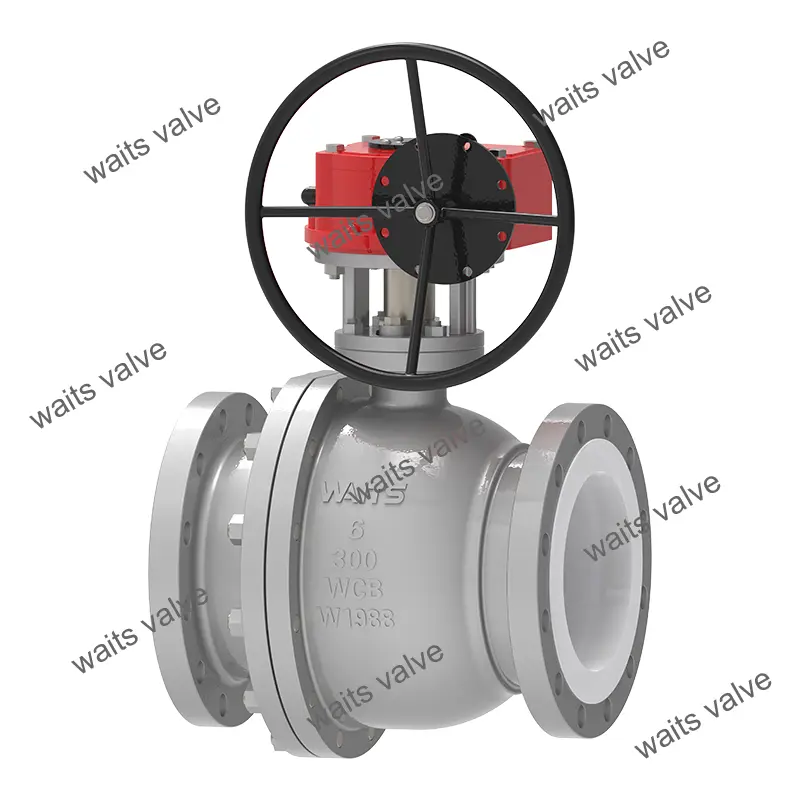

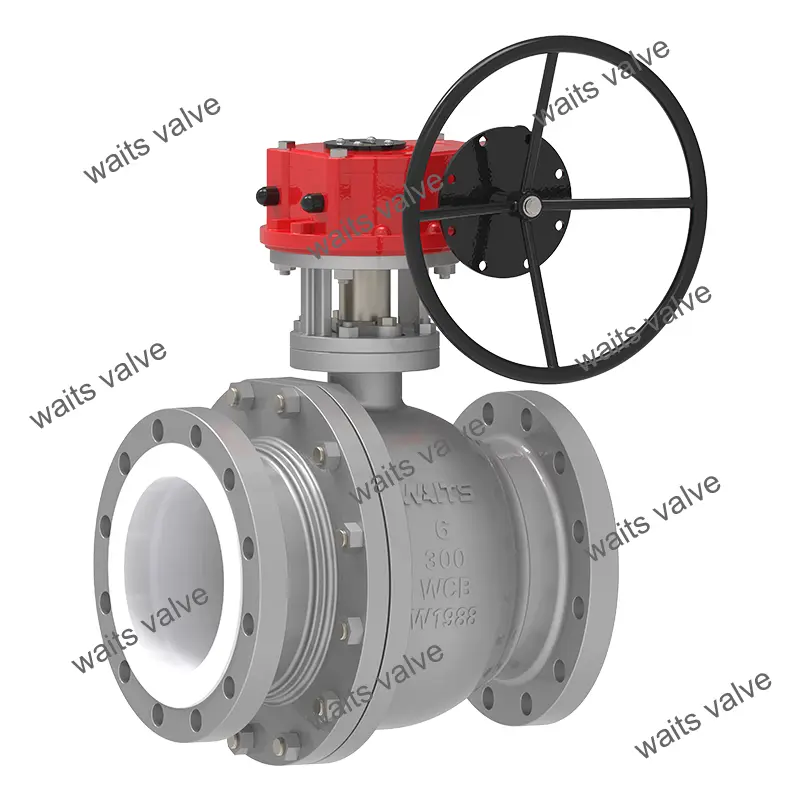

Η βαλβίδα Waits Valve υψηλής ποιότητας Gear PTFE Lined Ball Valve είναι μια βαλβίδα που κινείται από μηχανισμό γραναζιού. Το κιβώτιο ταχυτήτων μπορεί να επιτύχει επιβράδυνση και ενίσχυση ροπής και μπορεί να λειτουργήσει εύκολα με χειροκίνητο τροχό ή ενεργοποιητή. Είναι ιδιαίτερα κατάλληλο για περιπτώσεις μεγάλου διαμετρήματος ή υψηλής πίεσης, εξοικονομώντας περισσότερο ανθρώπινο δυναμικό και διευκολύνοντας τον τηλεχειρισμό σε σύγκριση με τις χειροκίνητες σφαιρικές βαλβίδες. Η σφαίρα και η έδρα της βαλβίδας συνήθως σφραγίζονται με μεταλλικά ή μη μεταλλικά υλικά (όπως PTFE, μεταλλική σκληρή σφράγιση), με αξιόπιστη στεγανοποίηση, χαμηλή αντίσταση ροής και γρήγορο άνοιγμα/κλείσιμο. Χρησιμοποιείται ευρέως σε βιομηχανίες όπως η χημική, η φαρμακευτική, τα τρόφιμα και η προστασία του περιβάλλοντος.

Η σφαιρική βαλβίδα με επένδυση από PTFE Gear έχει ένα κανάλι ροής ευθύγραμμης ροής για να επιτυγχάνεται θετικό κλείσιμο, ελαχιστοποιώντας παράλληλα την πτώση πίεσης και τον στροβιλισμό του υγρού. Δεδομένου ότι η μπάλα είναι ανεξάρτητη από το στέλεχος, μπορεί να κινηθεί ελεύθερα κατά μήκος του άξονα της βαλβίδας στην κλειστή θέση, αλλά δεν μπορεί να περιστραφεί σε σχέση με το στέλεχος. Όταν ασκείται πίεση γραμμής στη σφαίρα σε κλειστή κατάσταση, η μπάλα κινείται ελαφρώς προς τα κάτω για να διατηρήσει την επαφή με το κάθισμα κατάντη, επιτυγχάνοντας έτσι την κύρια σφράγιση.

Οι σφαιρικές βαλβίδες με επένδυση εγκαθίστανται συνήθως χωρίς να λαμβάνεται υπόψη η κατεύθυνση ροής και είναι κατάλληλες για αυτοματοποιημένη παραγωγή λόγω των μαξιλαριών στερέωσης ISO.

Χαρακτηριστικά:

1. Σφράγιση στελέχους χαμηλών εκπομπών

Χαμηλές εκπομπές επιτυγχάνονται χάρη στους προσυμπιεσμένους στερεούς δακτυλίους στεγανοποίησης από PTFE και στον ρυθμιζόμενο στυπιοθλίπτη στεγανοποίησης. Δεδομένου ότι η μπάλα μπορεί να κινηθεί ανεξάρτητα από το στέλεχος στην κλειστή θέση, τα πλευρικά φορτία που προκαλούνται από την πίεση στη στεγανοποίηση στελέχους εξαλείφονται, παρέχοντας εξαιρετική στεγανοποίηση στελέχους ακόμα και μετά από χιλιάδες κύκλους.

2. Ανθεκτικό στέλεχος

Το Gear PTFE Lined Ball Valve έχει αποτελεσματικό σχεδιασμό στελέχους που δεν φουσκώνει.

3. Αντιστατική συσκευή

Η αντιστατική σύνδεση μεταξύ στελέχους και σώματος επιτυγχάνεται με ελατήρια.

4. Έδρα βαλβίδας αυτοαντιστάθμισης

Η έδρα της βαλβίδας έχει σχεδιαστεί για να παρέχει πάντα αξιόπιστη στεγανοποίηση με ελάχιστη ροπή λειτουργίας, ανεξάρτητα από υψηλή ή χαμηλή πίεση.

5. Φόδρα

Καθαρή επένδυση PFA, αγκυρωμένη στο εσωτερικό της βαλβίδας, κατάλληλη για εφαρμογές κενού.

Σημειώσεις συντήρησης προϊόντος

1. Λιπάνετε τακτικά το ατέρμονα γρανάζι (χρησιμοποιήστε γράσο με βάση το λίθιο) για να αποτρέψετε την ξηρή λείανση και τη φθορά.

2. Περιστρέψτε αργά τον χειροτροχό κατά τη λειτουργία για να αποφύγετε τα κρουστικά φορτία να καταστρέψουν τα εξαρτήματα του κιβωτίου ταχυτήτων.

3. Απαγορεύεται η λειτουργία υπερ-θερμοκρασίας και υπερπίεσης (το φθοροπλαστικό είναι επιρρεπές σε παραμόρφωση σε υψηλές θερμοκρασίες).

4.Επιθεωρήστε την επένδυση για ζημιές (όπως φυσαλίδες ή ρωγμές) κατά τη συντήρηση τερματισμού λειτουργίας και αντικαταστήστε την αμέσως.

Πλεονεκτήματα προϊόντος

1.Εξοικονόμηση εργασίας και αποτελεσματική

Το γρανάζι μειώνει την ταχύτητα και αυξάνει τη ροπή, μειώνοντας σημαντικά τη δύναμη λειτουργίας για βαλβίδες μεγάλης διαμέτρου.

2.Ακριβής Έλεγχος

Ο χειροτροχός απαιτεί πολλαπλές περιστροφές για λεπτή ρύθμιση του ανοίγματος (π.χ. ρύθμιση ροής), κατάλληλο για σενάρια που απαιτούν ακριβή έλεγχο.

3.Αξιόπιστη δομή

Τα στοιχεία μετάδοσης είναι κατασκευασμένα από μεταλλικά υλικά (όπως γρανάζια από κράμα χαλκού και άξονες από ανοξείδωτο χάλυβα), τα οποία είναι ανθεκτικά στη φθορά και έχουν μεγάλη διάρκεια ζωής.
