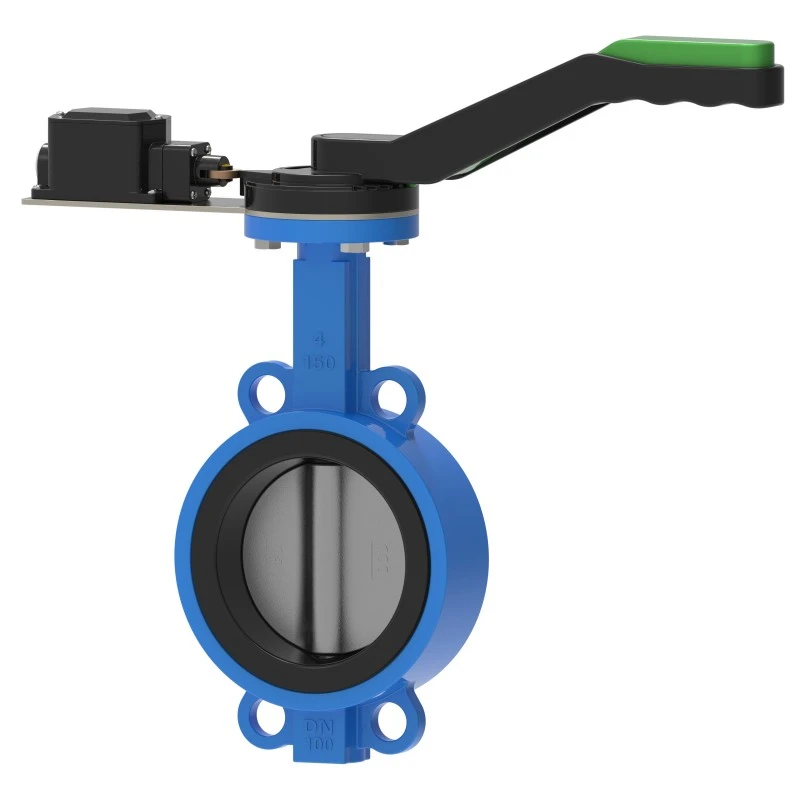

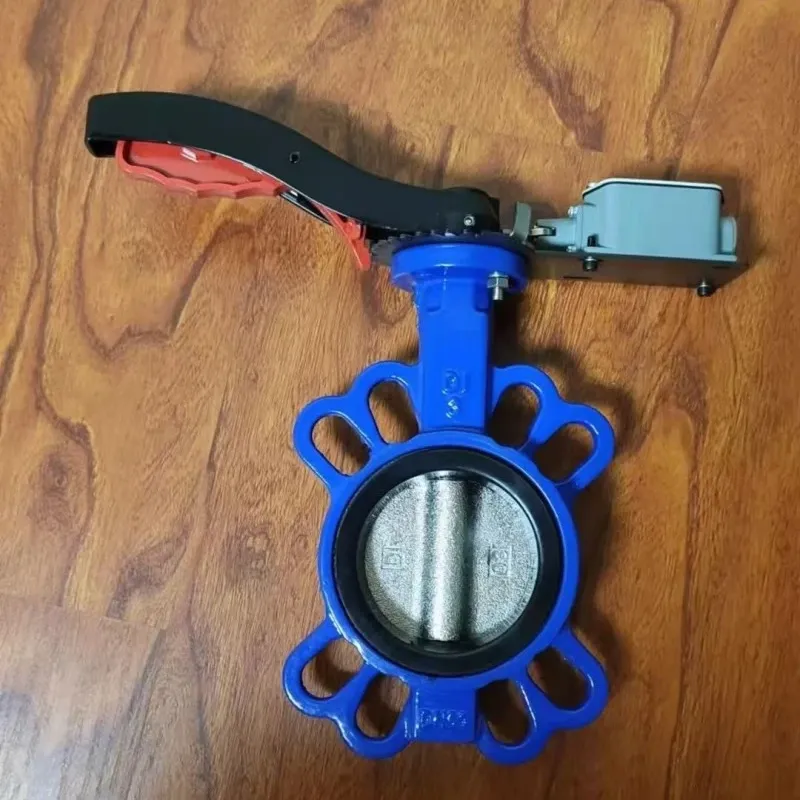

Ενεργοποιημένο σήμα μοχλού Wafer Butterfly Valve Touch Active

Η βαλβίδα πεταλούδας με μοχλό μονής ενεργοποίησης Waits Valve (ενεργοποιούμενη με την αφή) προσφέρει συμπαγή σχεδιασμό, εξαιρετική απόδοση ελέγχου ροής και οικονομική τιμή, καθιστώντας τη βασική ρυθμιστική συσκευή στα βιομηχανικά συστήματα σωληνώσεων. Αυτή η σειρά βαλβίδων πεταλούδας χρησιμοποιεί χειροκίνητο σχεδιασμό χωρίς συμπλέκτη, που δεν απαιτεί μοχλούς, συμπλέκτες ή φρένα και μπορεί να λειτουργήσει χειροκίνητα από την τάση του δικτύου.

Χαρακτηριστικά και πλεονεκτήματα:

Μεγάλη γκάμα μεγεθών

Μη αναστρέψιμη κίνηση με ατέρμονα γρανάζια

Ο διαισθητικός μηχανικός δείκτης θέσης υποδεικνύει με ακρίβεια τη θέση της βαλβίδας.

Τα τυπικά μοντέλα είναι εξοπλισμένα με θερμαντήρα κατά της συμπύκνωσης και δύο βοηθητικούς διακόπτες ορίου. Βαθμολογία προστασίας: IP67

Η βαλβίδα πεταλούδας με μονή κίνηση με μοχλό (ενεργοποιούμενη με την αφή) είναι μια βαλβίδα βιδωμένη ανάμεσα σε δύο φλάντζες σωλήνα. Ο δίσκος του περιστρέφεται από 0° έως 90° γύρω από τον άξονά του, επιτρέποντας τον έλεγχο ανοίγματος και κλεισίματος. Διαθέτει συμπαγή δομή, ελαφρύ (μόνο 30% έως 50% μιας βαλβίδας πύλης παρόμοιου μεγέθους) και γρήγορη λειτουργία. Τα βασικά σχεδιαστικά χαρακτηριστικά του περιλαμβάνουν:

Υλικό σώματος: Γκρι χυτοσίδηρος (HT200/HT250), όλκιμος σίδηρος (QT450-10) ή ανοξείδωτος χάλυβας. Κατάλληλο για σωλήνες με διαμέτρους από DN50 έως DN600.

Σύνδεση: Δεν διαθέτει ενσωματωμένη φλάντζα και συσφίγγεται μεταξύ των φλαντζών σωλήνων χρησιμοποιώντας μακριές βίδες, εξοικονομώντας χώρο εγκατάστασης και διασφαλίζοντας την ευθυγράμμιση της φλάντζας.

Τύπος σφραγίδας:

Μαλακό στεγανοποιητικό: Η άκρη του δίσκου της βαλβίδας πεταλούδας πλακιδίων που ενεργοποιείται με ένα μοχλό (ενεργοποιείται με την αφή) είναι επικαλυμμένη με ελαστικό ή τσιμούχα PTFE. Η διαρροή σε θερμοκρασία δωματίου πληροί την Κλάση VI (≤0,1% x DN) και είναι κατάλληλη για θερμοκρασίες από -20°C έως 150°C.

Χαρακτηριστικά απόδοσης

Όταν είναι πλήρως ανοιχτό, το πάχος του δίσκου αντιπροσωπεύει τη μόνη αντίσταση ροής, μειώνοντας την πτώση πίεσης στο 1/3 αυτής μιας βαλβίδας πύλης της ίδιας προδιαγραφής και παρέχοντας εξαιρετική γραμμικότητα ρύθμισης ροής.

Η βαλβίδα πεταλούδας γκοφρέτας μονής ενεργοποίησης μοχλού (ενεργοποιούμενη με την αφή) χρησιμοποιεί μια τριπλή έκκεντρη δομή (όπως η HH44X) για να επιτύχει άνοιγμα και κλείσιμο μηδενικής τριβής, επεκτείνοντας τη διάρκεια ζωής της κατά 3-5 φορές από αυτή των παραδοσιακών βαλβίδων πεταλούδας.

Εφαρμογές

Η βαλβίδα πεταλούδας με μονή ενεργοποίηση με μοχλό (ενεργοποιούμενη με την αφή) μπορεί να χρησιμοποιηθεί στη βιομηχανία πετροχημικών, όπως αγωγούς πετρελαίου και αερίου διυλιστηρίων (Κλάση 150-600) και εισόδους και εξόδους δεξαμενής αποθήκευσης οξέος και αλκαλίου.

Ρύθμιση νερού τροφοδοσίας λέβητα, έλεγχος κυκλοφορίας νερού πύργου ψύξης (οι σκληρές στεγανοποιήσεις προτιμώνται για DN200 και άνω).

Αποτροπή αντίστροφης ροής εξόδου πυροσβεστικής αντλίας, κεντρικά συστήματα νερού κλιματισμού σε πολυώροφα κτίρια.
