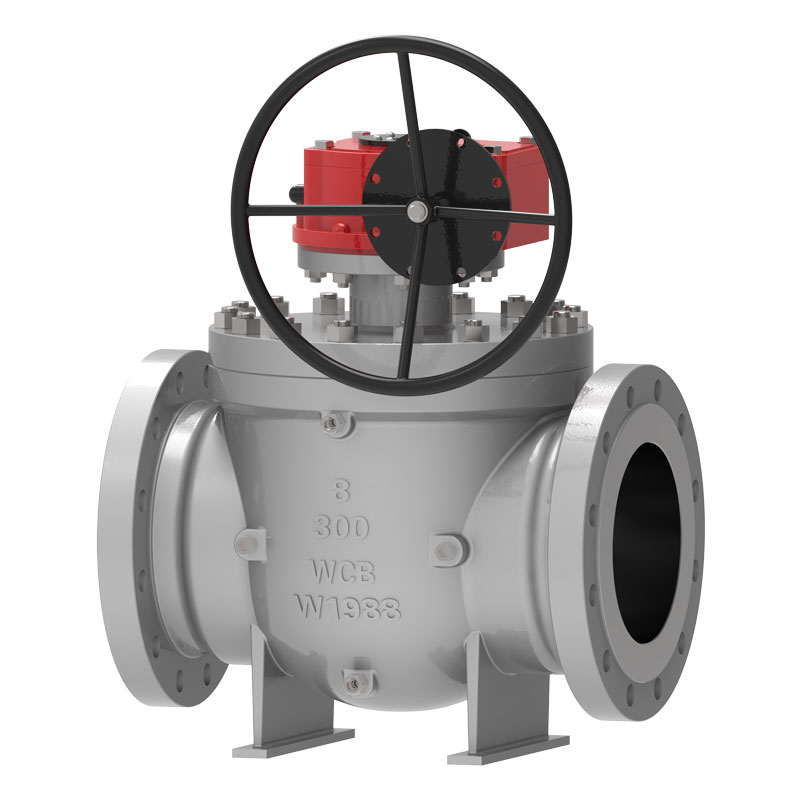

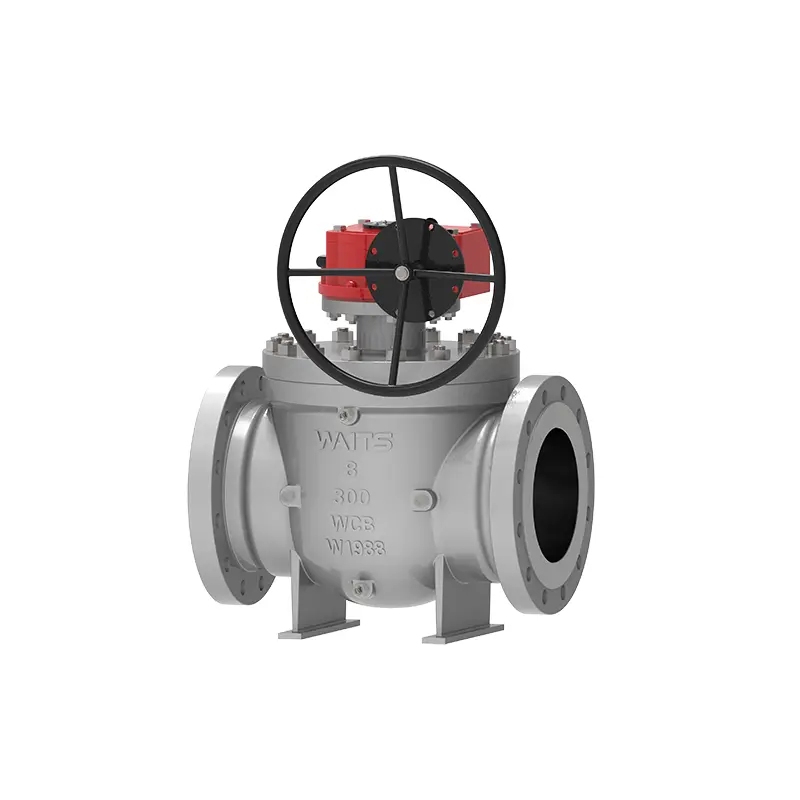

Κορυφαία σφαιρική βαλβίδα εισόδου

Η Waits είναι ένας μεγάλος κατασκευαστής και προμηθευτής βαλβίδων. Η πλήρης γραμμή παραγωγής της μπορεί να παράγει υψηλής ποιότητας σφαιρικές βαλβίδες κορυφαίας εισόδου. Αυτή η σφαιρική βαλβίδα έχει σχεδιαστεί, κατασκευαστεί και επιθεωρηθεί αυστηρά σύμφωνα με τα πρότυπα API. Η μέθοδος οδήγησης μπορεί να προσφέρει στους πελάτες πολλές λύσεις. Διαθέτουμε περισσότερες από μία βάσεις παραγωγής και η ικανότητα παράδοσης είναι πολύ αξιόπιστη, η οποία αγαπιέται βαθιά από νέους και παλιούς πελάτες.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η σφαιρική βαλβίδα άνω εισόδου χρησιμοποιείται κυρίως σε αγωγούς και βιομηχανικά συστήματα. Με βάση την παραδοσιακή σφαιρική βαλβίδα πλήρους οπής, έχει τα πλεονεκτήματα της ηλεκτρονικής συντήρησης και της μειωμένης διαρροής. Η μέθοδος λειτουργίας μπορεί να είναι χειροκίνητη, κιβώτιο ταχυτήτων, πνευματική, ηλεκτρική, σύνδεση αερίου-υγρού, ηλεκτροϋδραυλική σύνδεση κ.λπ.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	API 608, API 6D, ASME B16.34
Πρότυπα φλάντζας	ASME B 16,5, ASME B16,47, ASME B16,25,
Μέθοδοι σύνδεσης	RF, RTJ, BW
Δοκιμή και αποδοχή	API598, API 6D,
Δομικό μήκος	API 6D, ASME B16.10
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34,
Απαιτήσεις πυροπροστασίας	API6FA API607
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Αντιδιαβρωτικός σχεδιασμός	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	NPS1-1/2″~ 60”DN40~DN1500
Εύρος πίεσης	Κλάση 150~ 2500 PN10-PN420
Εύρος θερμοκρασίας	；-60*C ~ +260°C
Εύρος εφαρμογής	Πετρέλαιο, χημική βιομηχανία, μεταλλουργία, ελαφριά βιομηχανία, σταθμοί ηλεκτροπαραγωγής, παροχή νερού αστικών κατασκευών, συνθήκες εργασίας σε χαμηλές θερμοκρασίες και αγωγοί μεγάλων αποστάσεων όπως πετρέλαιο, φυσικό αέριο και φυσικό αέριο.
Λειτουργία οδήγησης	Στρόβιλος, πνευματικός, ηλεκτρικός
Σώμα βαλβίδας	Σφυρηλάτες: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Χύτευση: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Μπάλα	Σφαίρα: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Δακτύλιος στήριξης έδρας βαλβίδας	Δαχτυλίδι στήριξης καθίσματος: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ένθετο έδρας βαλβίδας	PTFE, RPTFE, Nylon, Devlon, PEEK
Στέλεχος βαλβίδας	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Χαρακτηριστικά απόδοσης

1. Η μεγαλύτερη διαφορά μεταξύ της σφαιρικής βαλβίδας άνω εισόδου και της συνηθισμένης βαλβίδας είναι ότι μπορεί να διατηρηθεί online χωρίς να αποσυναρμολογηθεί η βαλβίδα από τον αγωγό, γεγονός που μειώνει το κόστος συντήρησης και παρατείνει τη διάρκεια ζωής. Υιοθετεί μια συγκολλημένη ακραία δομή και εγκαθίσταται στον αγωγό, η οποία δεν επηρεάζεται από την πίεση του αγωγού και εξασφαλίζει αξιοπιστία στεγανοποίησης.
2. Το σφράγισμα έδρας βαλβίδας περιλαμβάνει έδρα βαλβίδας, δακτύλιο έδρας βαλβίδας και άλλα εξαρτήματα. Ο δακτύλιος έδρας βαλβίδας μπορεί να επιπλέει ανεξάρτητα στην αξονική θέση. Μέσω του ελατηρίου προφόρτισης, η έδρα της βαλβίδας μπορεί να σφραγιστεί υπό συνθήκες μηδενικής πίεσης και χαμηλής πίεσης. Αυτός ο σχεδιασμός χρησιμοποιείται για την επίτευξη της δυνατότητας κλεισίματος της βαλβίδας υπό συνθήκες πίεσης εργασίας και υψηλής πίεσης. Στο εξωτερικό του δακτυλίου της έδρας της βαλβίδας, εισάγουμε δακτυλίους O και ελαστικούς δακτυλίους για να εξασφαλίσουμε τη στεγανοποίηση μεταξύ της έδρας της βαλβίδας και του σώματος της βαλβίδας. Όταν εκδηλώνεται πυρκαγιά στο σημείο της χρήσης διογκωμένου γραφίτη, η απόδοση στεγανοποίησης μπορεί επίσης να διατηρηθεί. 3. Όταν η έδρα βαλβίδας και το στεγανοποιητικό στέλεχος βαλβίδας παρουσιάζουν διαρροή λόγω βλάβης, το γράσο στεγανοποίησης που εγχέεται από τη βαλβίδα έγχυσης γράσου μπορεί να επιτύχει το αποτέλεσμα έκτακτης σφράγισης. Όταν η βαλβίδα είναι σε κανονική κατάσταση λειτουργίας, το γράσο μπορεί να εγχυθεί μέσω της βαλβίδας έγχυσης γράσου για να λιπανθεί το στέλεχος της βαλβίδας και η επιφάνεια της μπάλας, καθιστώντας το άνοιγμα και το κλείσιμο πιο εύκαμπτο.
4. Για βαλβίδες που είναι εγκατεστημένες υπόγεια, το στέλεχος βαλβίδας της βαλβίδας μπορεί να επιμηκυνθεί όπως απαιτείται και το μέγεθος μπορεί να είναι όπως απαιτείται από τους πελάτες. Όλοι οι σωλήνες αποχέτευσης, οι σωλήνες εξαγωγής και οι συσκευές έγχυσης λίπους έκτακτης ανάγκης επιμηκύνονται ανάλογα και άλλοι σχετικοί αγωγοί βρίσκονται κοντά στο επιμηκυμένο τμήμα της βαλβίδας. Η βαλβίδα αποχέτευσης, η βαλβίδα εξαερισμού και η βαλβίδα έγχυσης λίπους συνδέονται με το έδαφος για εγκατάσταση, έτσι ώστε να διευκολύνεται η τακτική συντήρηση της κύριας βαλβίδας.
5. Το επάνω και το κάτω στέλεχος βαλβίδας είναι σχεδιασμένα για αντιστατικά σύμφωνα με τα πρότυπα API6D και ISO17292.
6. Όταν χρησιμοποιείται μια έδρα βαλβίδας με ένα έμβολο ανάντη και μια έδρα βαλβίδας διπλού εμβόλου χρησιμοποιείται κατάντη, η βαλβίδα έχει λειτουργία διπλού μπλοκαρίσματος και μπορεί να αποκόψει τα μέσα από την ανάντη και την κατάντη ταυτόχρονα. Όταν η μάζα που συγκρατείται στην κοιλότητα της βαλβίδας συμπιέζεται ασυνήθιστα λόγω της αύξησης της θερμοκρασίας, η έδρα της βαλβίδας μπορεί να απελευθερώσει αυτόματα την πίεση (εκκένωση προς την ανάντη πλευρά).
7. Η σφαίρα της επάνω σφαιρικής βαλβίδας εισόδου είναι σταθερή και η επιφάνεια αλέθεται, γυαλίζεται και σκληρύνεται. Ένα συρόμενο ρουλεμάν είναι εγκατεστημένο μεταξύ της σφαίρας και του στελέχους της βαλβίδας για τη μείωση της τριβής και της ροπής εργασίας.
8. Η φλάντζα σύνδεσης μεταξύ της βαλβίδας και του ενεργοποιητή συμμορφώνεται με τα πρότυπα ISO 5211, η οποία είναι ευκολότερη στην προσαρμογή και την εναλλαγή.
