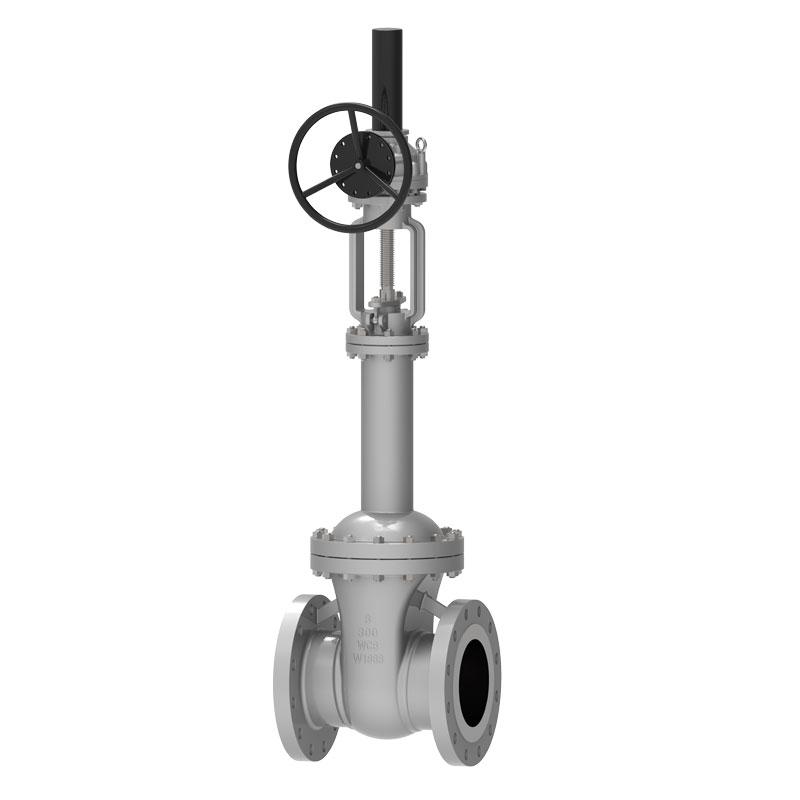

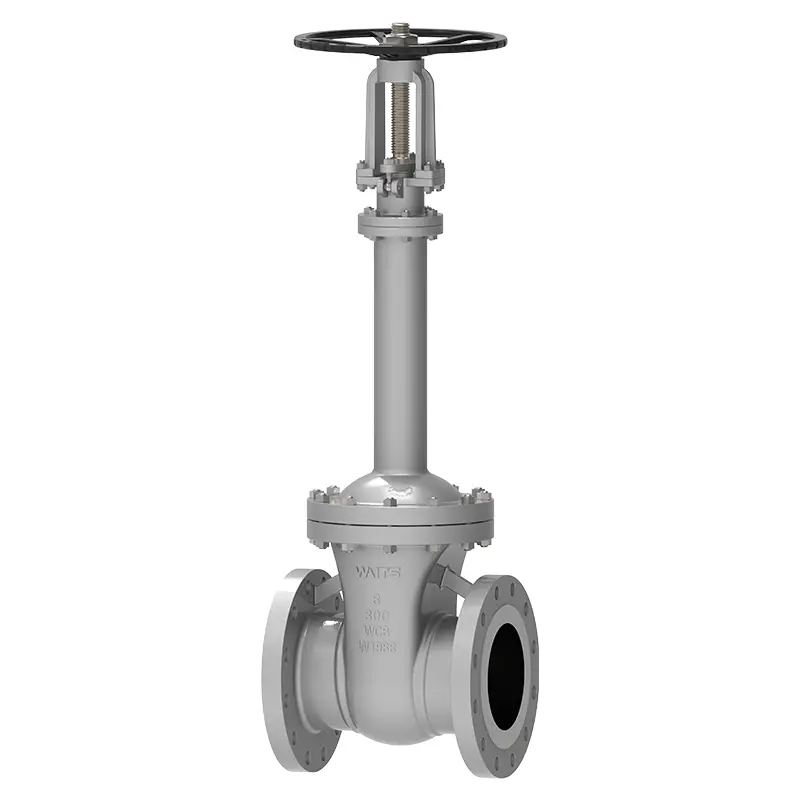

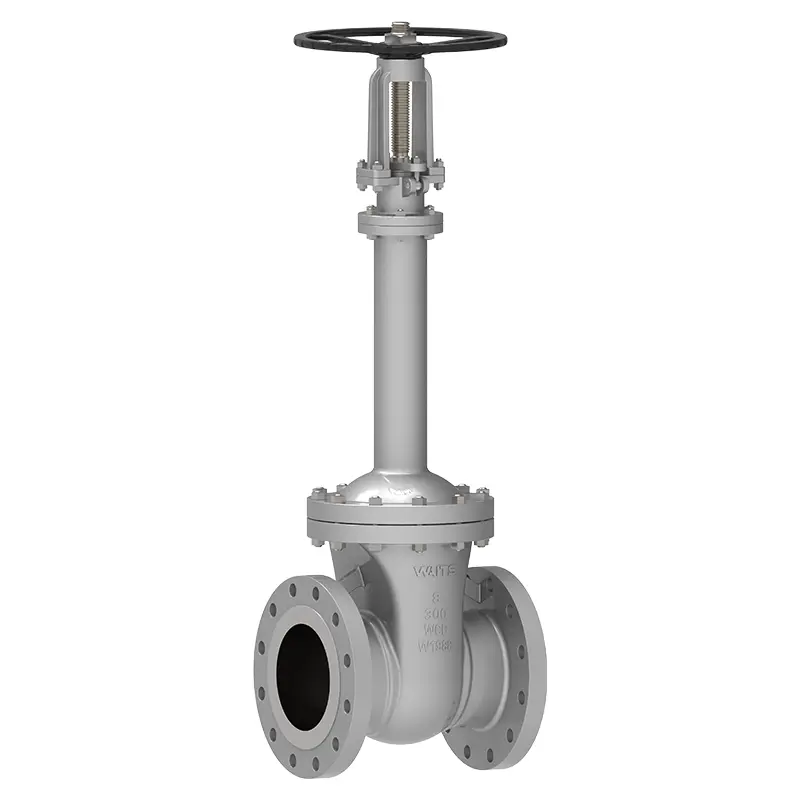

Βαλβίδα πύλης φυσούνας

Αν ψάχνετε για βαλβίδα πύλης υψηλής ποιότητας, η Waits μπορεί να είναι η αξιόπιστη επιλογή σας. Ως έμπειρος κατασκευαστής και προμηθευτής βαλβίδων στον κλάδο, η βαλβίδα πύλης που παράγουμε χρησιμοποιείται ευρέως στην αστική θέρμανση, τη μεταφορά αερίου, τους αγωγούς ατμού και τα έργα εξοικονόμησης νερού μεγάλης κλίμακας και έχει αναγνωριστεί από πελάτες σε πολλές χώρες της Ευρώπης και της Μέση Ανατολή.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η βαλβίδα πύλης φυσητήρας σχηματίζει ένα μεταλλικό φράγμα μεταξύ του ρευστού μέσου και της ατμόσφαιρας μέσω αυτόματης συγκόλλησης κύλισης, που είναι ένα σχέδιο που προστατεύει το στέλεχος της βαλβίδας από διαρροή.
Η δομή της φυσούνας χρησιμοποιείται στο εσωτερικό και το κάτω άκρο της φυσούνας από ανοξείδωτο χάλυβα είναι συγκολλημένο στο στέλεχος της βαλβίδας για να αποτρέψει το υγρό διεργασίας από τη διάβρωση του στελέχους βαλβίδας. Το άλλο άκρο τοποθετείται μεταξύ του σώματος της βαλβίδας και του καλύμματος της βαλβίδας για να σχηματίσει μια στατική σφράγιση. Ο σχεδιασμός διπλής στεγανοποίησης είναι πιο ασφαλής. Εάν η φυσούνα αποτύχει, το παρέμβυσμα στελέχους βαλβίδας θα αποφύγει επίσης τη διαρροή.
Η φυσούνα είναι συγκολλημένη στο στέλεχος της βαλβίδας για να διατηρείται σταθερή η λειτουργική απόδοση και να αποφεύγεται η δόνηση του στελέχους της βαλβίδας που προκαλείται από τη δόνηση του πώματος της βαλβίδας. Η βαλβίδα πύλης φυσητήρας είναι η πλέον κατάλληλη για αγωγούς με ατμό, εύφλεκτο, εκρηκτικό, θερμικό λάδι, υψηλής καθαρότητας, τοξικά και άλλα μέσα.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	DIN3356, ASME B16.34
Πρότυπα φλάντζας	DIN2543-2545, ASME B16.5, ASME B16.47
Μέθοδοι σύνδεσης	RF,
Δοκιμή και αποδοχή	DIN3230, API 598
Δομικό μήκος	DIN3203, ASME B16.10
Διαβαθμίσεις πίεσης και θερμοκρασίας	ASME B16.34,
Πυράντοχη δοκιμή	API607, API6FA
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Αντιδιαβρωτικός σχεδιασμός	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	NPS 2″~ NPS 24″ DN50~ DN600
Εύρος πίεσης	CL150~CL1500 PN10 ~ PN260
Εύρος θερμοκρασίας	-20℃~350℃
Εύρος εφαρμογής	Νερό βρύσης, λύματα, κατασκευές, πετρέλαιο, χημική βιομηχανία, τρόφιμα, φάρμακα, κλωστοϋφαντουργία, ηλεκτρική ενέργεια, ναυπηγική, μεταλλουργία, ενεργειακό σύστημα κ.λπ.
Λειτουργία οδήγησης	Χειροτροχός, κωνικό γρανάζι, ηλεκτρικό, πνευματικό κ.λπ.
Σώμα βαλβίδας/κάλυμμα βαλβίδας	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Alloy 20, Monel...
Επιφάνεια στεγανοποίησης	Σώμα, κράμα επένδυσης σώματος με βάση σίδηρο, κράμα επένδυσης σκληρής βάσης
Στέλεχος βαλβίδας	F6A F304 F316 F51 F53 Monel K500
Παξιμάδι στελέχους βαλβίδας	Κράμα χαλκού
Συσκευασία	Εύκαμπτος γραφίτης, συσκευασία αμιάντου γραφίτη, πολυτετραφθοροαιθυλένιο...

Χαρακτηριστικά απόδοσης

Φόντα
1. Η βαλβίδα πύλης φυσούνας έχει λογική δομή, αξιόπιστη απόδοση σφράγισης και όμορφη εμφάνιση.
2. Η επιφάνεια σφράγισης είναι συγκολλημένη με σκληρό κράμα Co-based, το οποίο είναι ανθεκτικό στη φθορά, ανθεκτικό στη διάβρωση, ανθεκτικό στην τριβή και έχει μεγάλη διάρκεια ζωής.
3. Το στέλεχος της βαλβίδας σκληρύνεται και νιτρώνεται στην επιφάνεια, η οποία έχει καλή αντοχή στη διάβρωση και την τριβή.
4. Το σχέδιο διπλής σφράγισης υιοθετείται και η απόδοση είναι πιο αξιόπιστη.
5. Η ένδειξη θέσης ανύψωσης στελέχους βαλβίδας είναι πιο διαισθητική.
6. Το υλικό των εξαρτημάτων, το μέγεθος του αριθμού συγκόλλησης φλάντζας και άκρης μπορεί να επιλεγεί εύλογα σύμφωνα με την πραγματική κατάσταση ή τις απαιτήσεις του χρήστη για να καλύψει τις διάφορες μηχανικές ανάγκες.

Χαρακτηριστικά:
1. Ο σχεδιασμός διπλής στεγανοποίησης είναι στεγανοποίηση φυσητήρων + στελέχους βαλβίδας. Εάν η φυσούνα αποτύχει, το παρέμβυσμα στελέχους βαλβίδας θα αποφύγει επίσης τη διαρροή.
2. Καμία απώλεια υγρών και χαμηλή απώλεια ενέργειας.
3. Μεγάλη διάρκεια ζωής, η οποία συμβάλλει στη μείωση του αριθμού συντήρησης.
4. Η έδρα βαλβίδας μεσαίου αερίου υιοθετεί μαλακό υλικό σφράγισης PTFE, το οποίο βοηθά στη βελτίωση της στεγανοποίησης της βαλβίδας πύλης φυσούνας.
5. Η έδρα της βαλβίδας υιοθετεί μια κωνική σκληρή σφράγιση, η οποία είναι ανθεκτική σε υψηλή θερμοκρασία και έχει καλή αεροστεγανότητα.
