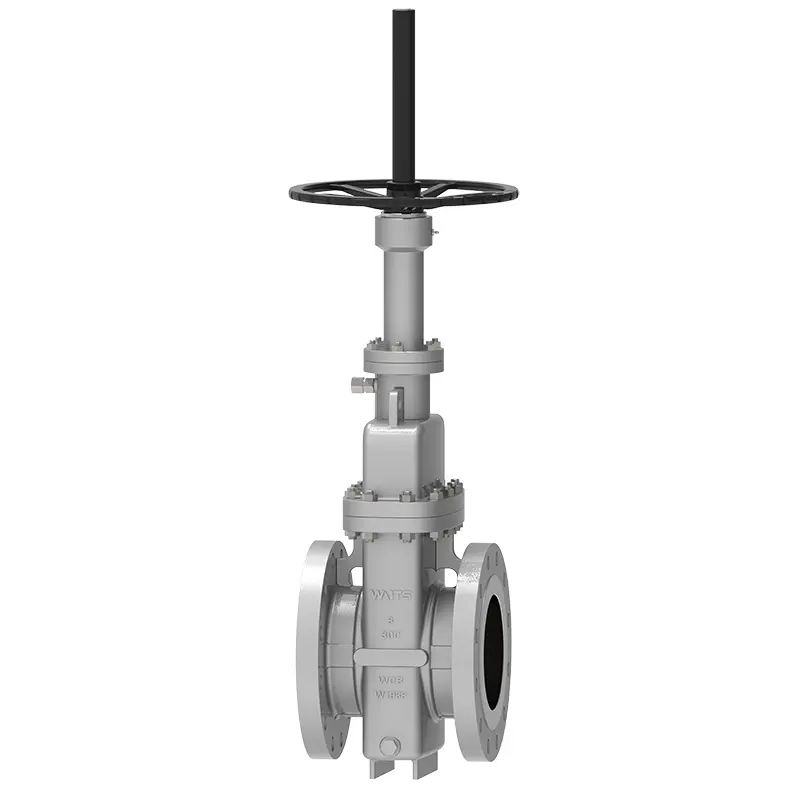

Μονή βαλβίδας επίπεδης πύλης ενός δίσκου

Waits 'Single Disc Flat Gate Valve είναι ένα προϊόν με αξιόπιστη σφράγιση και βολική λειτουργία. Ως έμπειρος επαγγελματίας προμηθευτής, τα προϊόντα μας είναι ανθεκτικά στη φθορά και ανθεκτικά στη διάβρωση, διαδραματίζουν βασικό ρόλο στα έργα μεταφοράς αγωγών φυσικού αερίου στη Βόρεια Αμερική και εξασφαλίζοντας την ασφάλεια της διαρροής πετρελαίου σε ορισμένες μεταφορές πετρελαίου στη Μέση Ανατολή και τη Νοτιοανατολική Ασία.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η βαλβίδα επίπεδης πύλης ενός δίσκου είναι μια συρόμενη βαλβίδα με παράλληλη πύλη ως τμήμα κλεισίματος. Το κλείσιμο του είναι μία μόνο πύλη και η πιεστική δύναμη της πύλης προς το κάθισμα της βαλβίδας ελέγχεται από τη μέση πίεση που δρα στην πλωτή πύλη ή πλωτή βαλβίδα. Η βαλβίδα επίπεδης πύλης που αναπτύχθηκε και παράγεται από το Waits έχει τα χαρακτηριστικά της ελαστικότητας και της προφόρτισης, του καθίσματος δομικής βαλβίδας με ταυτόχρονη σφράγιση ανάντη και κατάντη καθίσματα σφράγισης, κάθισμα βαλβίδων με αυτοσυγκέντρωση και ενεργοποιητής βαλβίδων και βαλβίδα είναι ανεξάρτητα. Σύμφωνα με τις απαιτήσεις των πελατών, η πύλη μπορεί να χωριστεί σε τύπους με τρύπες εκτροπής, χωρίς τρύπες εκτροπής, ρυθμιζόμενη πύλη κ.λπ.

Πρότυπα υλοποίησης

Πρότυπο σχεδιασμού	API 6D, GOST
Πρότυπα φλάντζας	ASME B16.5 ASME B16.25
Τελική σύνδεση	RF, BW, RTJ, κ.λπ.
Επιθεώρηση και δοκιμή	API 598, Gost
Αντικρυνώς	ASME B16.10, GOST
Αξιολογήσεις πίεσης και θερμοκρασίας	API6D
Δοκιμή πυρκαγιάς	API607, API6FA
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	2 "-60", DN50-DN1500
Βαθμολογία πίεσης	Κατηγορία 150-2500, PN10-PN420
Θερμοκρασία λειτουργίας	-29 ° C ~ 300 ° C
Εύρος εφαρμογής	Το νερό της βρύσης, τα λύματα, η κατασκευή, το πετρέλαιο, η χημική βιομηχανία, τα τρόφιμα, η ιατρική, η κλωστοϋφαντουργία, η ηλεκτρική ενέργεια, η ναυπηγική βιομηχανία, η μεταλλουργία, το ενεργειακό σύστημα κ.λπ.
Χειριστής	HW, εργαλεία, ηλεκτρικό, πνευματικό, κ.λπ.
Υλικό σώματος	Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, ανοξείδωτο χάλυβα διπλής όψης, χάλυβα από κράμα, μονή, χάλκινο al, κλπ.
Πλάκα βαλβίδας/κάθισμα βαλβίδας	WCB, LCB, CF8, CF8M, CF3, CF3M+D507, STL
Βαλβίδα	F6A F304 F316 F51 F53 Monel K500
Παξιμάδι βαλβίδας	Κράμα χαλκού
Συσκευασία	Εύκαμπτο γραφίτη, συσκευασία γραφίτη, πολυτετραφθοροαιθυλενίου ...

Χαρακτηριστικά απόδοσης

Υπάρχουν τρεις τύποι δομών σώματος βαλβίδων: χύτευση, συγκόλληση και σφυρηλάτηση.
Η βαλβίδα επίπεδης πύλης ενός δίσκου υιοθετεί μια δομή με σφράγιση δακτυλίου Ο και ένα πλωτό κάθισμα βαλβίδας με προφόρτιση, γεγονός που καθιστά την επίπεδη βαλβίδα πύλης να είναι αμφίδρομα σφραγισμένη στην είσοδο και την έξοδο. Και η ροπή ανοίγματος και κλεισίματος αυτής της δομής είναι μόνο το 1/2 αυτής μιας συνηθισμένης βαλβίδας, έτσι ώστε η βαλβίδα να μπορεί εύκολα να ανοίξει και να κλείσει. Το κάθισμα της βαλβίδας υιοθετεί ένα μαλακό δακτύλιο σφράγισης, ο οποίος έχει διπλή σφράγιση από μαλακή επιφάνεια σφράγισης σε μέταλλο και μέταλλο σε μέταλλο, και η μαλακή επιφάνεια σφράγισης σκουπίζει επίσης τη βρωμιά της πύλης. Υπάρχει μια βαλβίδα έγχυσης λίπους στη μία πλευρά της βαλβίδας και το γράσο εισέρχεται στην επιφάνεια στεγανοποίησης μέσω του εγχυτήρα λίπους και της οπής έγχυσης λίπους του καθίσματος της βαλβίδας για να επιτευχθεί η επίδραση της σφράγισης έκτακτης ανάγκης. Προκειμένου να επεκταθεί η διάρκεια ζωής της υπηρεσίας, η πύλη είναι εξοπλισμένη με μια οπή οδηγού για την προστασία της επιφάνειας σφράγισης από τη μέση διάβρωση και ταιριάζει πάντα στην επιφάνεια σφράγισης είτε η βαλβίδα είναι πλήρως ανοιχτή ή πλήρως κλειστή. Όταν η βαλβίδα είναι πλήρως ανοιχτή, το κανάλι είναι ομαλή και ευθεία, ο συντελεστής αντίστασης ροής είναι εξαιρετικά μικρός και δεν υπάρχει σχεδόν καμία απώλεια πίεσης. Ο αγωγός μπορεί να καθαριστεί με καθαριστικό σωλήνα.
Αυτή η βαλβίδα επίπεδης πύλης ενός δίσκου υιοθετεί μια δομή συσκευασίας με ικανότητα αυτοσυγκέντρωσης, δεν χρειάζεται να ρυθμίζεται συχνά και είναι εξαιρετικά εύκολο να ανοίξει και να κλείσει. Η απόδοση σφράγισης είναι αξιόπιστη και η συσκευασία είναι εξοπλισμένη με μια βοηθητική δομή έγχυσης λίπους σφράγισης, η οποία επιλύει το πρόβλημα που η συσκευασία των γενικών βαλβίδων είναι πιθανότερο να διαρρεύσει. Όταν η βαλβίδα είναι κλειστή, η υψηλή πίεση στην εσωτερική κοιλότητα μπορεί να εκφορτωθεί αυτόματα για να εξασφαλιστεί η ασφαλής χρήση. Το προϊόν είναι μια πλήρως κλειστή δομή με καλή απόδοση προστασίας και μπορεί να χρησιμοποιηθεί σε συνθήκες όλων των καιρού. Η βαλβίδα είναι εξοπλισμένη με μια ένδειξη θέσης για να εμφανίζει τη θέση ανοίγματος και κλεισίματος της βαλβίδας. Ο κορυφαίος τύπος φόρτωσης μπορεί να εξοικονομήσει χρόνο και κόστος κατά τη συντήρηση.

Single Disc Flat Gate Valve
