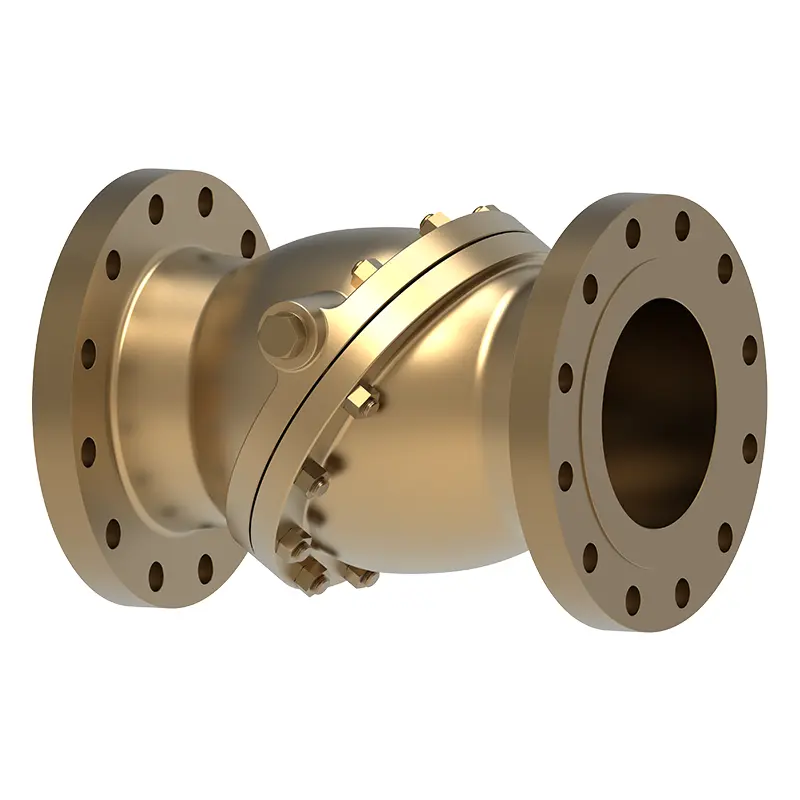

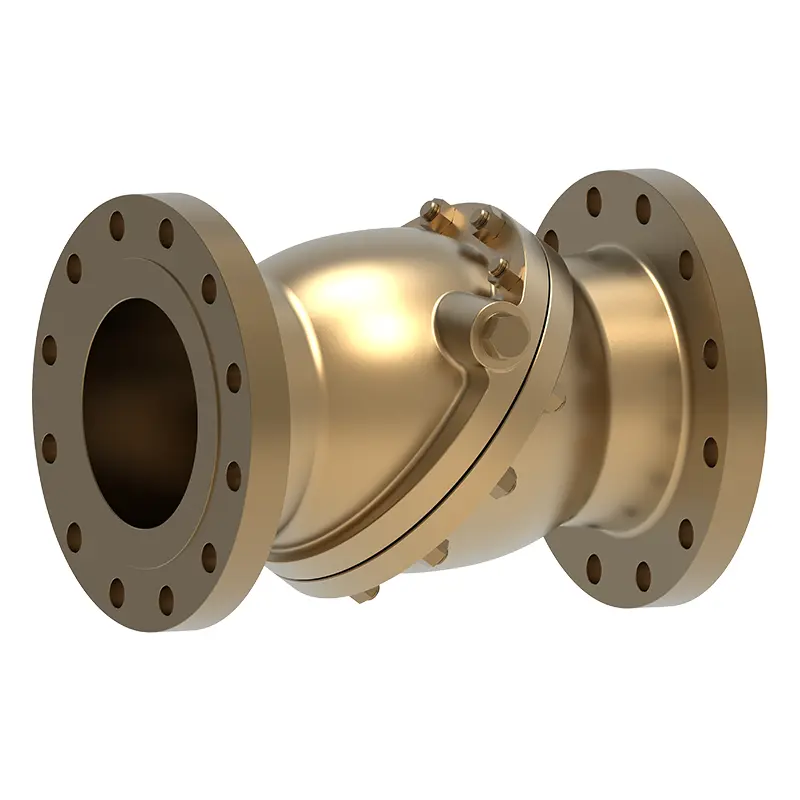

Βαλβίδα ελέγχου δίσκου με κλίση

Η βαλβίδα ελέγχου δίσκου με κλίση είναι κατασκευασμένη από υψηλής ποιότητας χάλκινο, το οποίο δεν είναι εύκολα διαβρωμένο. Χρησιμοποιείται ευρέως σε θαλασσινό νερό, γλυκό νερό, συστήματα ψύξης, ναυπηγική μηχανική, βιομηχανικό εξοπλισμό και άλλα πεδία. Η Waits Valve συμμορφώνεται με το σύστημα διαχείρισης ποιότητας ISO9001 και οι βαλβίδες υψηλής ποιότητας που σχεδιάστηκαν και παράγονται μπορούν να αντέξουν σε ακραίες επιχειρησιακές προκλήσεις. Έχουμε γίνει μακροπρόθεσμος εταίρος των ενεργειακών εταιρειών σε περισσότερες από 30 χώρες.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Waits Valve Bronze Η βαλβίδα ελέγχου δίσκου είναι μια συσκευή ελέγχου ενός τρόπου με εξαιρετική δομή, υψηλή ποιότητα και ανθεκτικότητα. Υιοθετεί ένα κεκλιμένο σχεδιασμό δίσκου, ο οποίος ανοίγει σε ροή προς τα εμπρός και κλείνει γρήγορα στην αντίστροφη ροή. Είναι κατάλληλο για την πρόληψη της μέσης πίσω ροής σε συστήματα αγωγών μέσης και χαμηλής πίεσης. Έχει την καλύτερη αποτελεσματικότητα κόστους σε συγκεκριμένα περιβάλλοντα.
Η βαλβίδα ελέγχου δίσκου με κλίση δίσκου υιοθετεί μια κεκλιμένη δομή δίσκου για να επιτευχθεί ένας τρόπος ελέγχου του υγρού. Είναι κατασκευασμένο από ανθεκτικό στη φθορά, ανθεκτική στη διάβρωση και χάλκινο υψηλής αντοχής. Είναι κατάλληλο για συστήματα αγωγών που έχουν υψηλές απαιτήσεις για τη σταθερότητα ροής υγρών και πρέπει να αποφεύγονται το σφυρί νερού, όπως συστήματα ψύξης κάποιου εξοπλισμού ακριβείας, συστήματα παροχής νερού των κτιρίων υψηλής άνοδας και καταστήματα αντλιών ή συστήματα παροχής νερού και αποστράγγισης με νερό ή λάδι ως μέσο.

Πρότυπα εφαρμογής-Βαλβίδα ελέγχου δίσκου με κλίση
Πρότυπα σχεδιασμού	API 6D/API 594, BS1868
Πρότυπο φλάντζας	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Μέθοδοι σύνδεσης	RF, NPT, FNPT
Δοκιμές και αποδοχή	Fire 598, EN12266
Δομικό μήκος	API6D/ASME B16.10/EN558
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34
Δοκιμή πυρκαγιάς	Fire 6FA, Fire 607
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0175

Βαλβίδα ελέγχου δίσκου με κλίση εφαρμογής
Μέγεθος	DN50-DN1200, NPS 2 ＂48＂
Κλίμακα πίεσης	ANSI Class 150-Class 600, PN2.0-PN10.0MPa
Κλίμακα θερμοκρασίας	-20 ℃ ~ 425 ℃
Εύρος εφαρμογής	Θαλασσινό νερό, πολυανθρακικό, πολυαιθυλενικό, πολυαιθυλενίου χαμηλής πυκνότητας, αρωματικοί υδρογονάνθρακες, υγροποιημένο φυσικό αέριο (ΥΦΑ)
Λειτουργία μονάδας δίσκου	Υδραυλικές, πνευματικές, ηλεκτρικές, χειροκίνητες και σκουλήκια.
Κάλυμμα σώματος βαλβίδας/βαλβίδας	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Επιφάνεια σφράγισης	Ενισχυμένο πολυτετραφθοροαιθυλένιο, παρα-πολυφαινυλένιο (RPTFE, PPL), μέταλλο
Ράβδος	Ο γραφίτης αμιάντου, ευέλικτος γραφίτης, πολυτετραφθοροαιθυλενίου, κράματα με βάση το σίδηρο

Πλεονεκτήματα προϊόντων
1. Η βαλβίδα ελέγχου δίσκου με κλίση δίσκου υιοθετεί διπλό εκκεντρικό σχεδιασμό δίσκου και το κάθισμα της βαλβίδας και η επιφάνεια στεγανοποίησης σταδιακά επαφή κατά τη διάρκεια της διαδικασίας κλεισίματος, έτσι ώστε να μπορεί να εξαλειφθεί ο θόρυβος. Ο μεγάλος θόρυβος που παράγεται όταν η παραδοσιακή βαλβίδα ελέγχου είναι κλειστή, εξαλείφεται, γεγονός που παρατείνει τη διάρκεια ζωής των αγωγών και του εξοπλισμού.
2. Σχεδιασμός καθισμάτων μικρο -ελαστικών μεταλλικών βαλβίδων, αυτός ο σχεδιασμός μπορεί να αποτρέψει τη διαρροή και να αποτρέψει τη μέση πίσω ροή, επιτρέποντας την κανονική λειτουργία του συστήματος αγωγών.
3. Η δομή δίσκου κεκλιμένου σχηματίζει ένα εξορθολογισμένο κανάλι υγρού με συντελεστή χαμηλής ροής, ο οποίος μειώνει σημαντικά την απώλεια πίεσης όταν το μέσο ρέει μέσω της βαλβίδας και μειώνει το λειτουργικό κόστος του συστήματος αγωγών.
4. Ο σχεδιασμός του δίσκου πεταλούδας είναι ευαίσθητος στο άνοιγμα και το κλείσιμο, έτσι ώστε η βαλβίδα να μπορεί γρήγορα να προσαρμοστεί στις μεταβολές της μεσαίας ροής, να ανοίξει και να κλείσει στο χρόνο και να αποτρέψει την πίσω ροή.
5. Σε σύγκριση με τη βαλβίδα ελέγχου Swing του ίδιου διαμετρήματος, η βαλβίδα ελέγχου δίσκου με κλίση χάλκινων είναι περίπου 80% ελαφρύτερο και η βαλβίδα μας είναι πιο βολική στην εγκατάσταση, την αποσυναρμολόγηση και τη συντήρηση, γεγονός που μειώνει το φορτίο του αγωγού.
