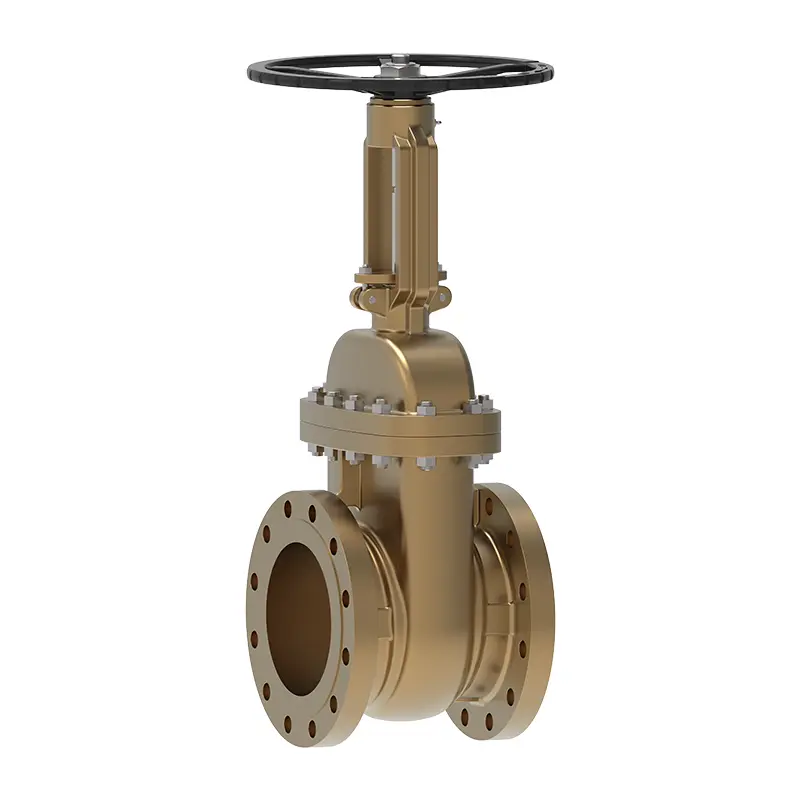

Βαλβίδα πύλης χάλκινων σφήνων

Περιμένει βαλβίδα υψηλής ποιότητας χάλκινη σφήνα βαλβίδα βαλβίδων σφήνα σφήνα υιοθετεί χάλκινο σώμα βαλβίδας, χάλκινη βαλβίδα, σπειροειδές κάλυμμα και κάλυμμα βαλβίδας σύμφωνα με τις προδιαγραφές ASTM B62. Υιοθετεί επίσης το σχεδιασμό της σφήνας της χύτευσης ακριβείας. Υψηλή αλουμινένια υλική αλουμινίου υψηλής αντοχής είναι ανθεκτικό στη διάβρωση/φθορά. Μια ποικιλία μεθόδων κίνησης/σύνδεσης είναι κατάλληλες για διάφορους αγωγούς.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Για τη βαλβίδα της βαλβίδας Waits ανθεκτική στη βαλβίδα σφήνας, η πύλη ανυψώνεται σταδιακά και μακριά από την επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας περιστρέφοντας τον χειροκίνητο τροχό ή οδηγώντας το στέλεχος της βαλβίδας μέσω της συσκευής κίνησης. Εύρος πίεσης CL150 ~ CL300 PN10 ~ PN16. Η βαλβίδα υιοθετεί τη λειτουργία του στελέχους και είναι εξοπλισμένη με ένα στερεό δίσκο σφήνας. Δεν είναι κατάλληλο για πόσιμο νερό. Καλώς ήλθατε να μας στείλετε ένα μήνυμα για να μας πείτε για το προσαρμοσμένο περιεχόμενο, είμαστε σε απευθείας σύνδεση ανά πάσα στιγμή!

Αρχή λειτουργίας:
Όταν το ύψος ανύψωσης της πύλης φτάσει περίπου 1 φορές την ονομαστική διάμετρο της βαλβίδας, το κανάλι υγρού είναι ξεκλειδωμένο και η βαλβίδα ανοίγει πλήρως. Στην πραγματική χρήση, η κορυφή του στελέχους της βαλβίδας χρησιμοποιείται συνήθως ως πλήρης ένδειξη ανοίγματος. Αφού φτάσει στην κορυφαία θέση, ο τροχός χειρός συνήθως γυρίζει 1/2 έως 1 στροφή ως την πραγματική πλήρως ανοιχτή θέση για να αποφευχθεί η κλειδαριά λόγω αλλαγών θερμοκρασίας. Όταν ο τροχός χεριού ή η συσκευή κίνησης περιστρέφεται προς την αντίθετη κατεύθυνση, το στέλεχος της βαλβίδας οδηγεί την πύλη για να κατεβεί και η επιφάνεια σφράγισης της πύλης ταιριάζει σταδιακά στην επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας. Η σφράγιση επιτυγχάνεται πιέζοντας την πύλη σφιχτά στο κάθισμα της βαλβίδας μέσω εξωτερικής δύναμης ή μέσης πίεσης για να αποτρέψει τη ροή του μέσου.

Πρότυπα εφαρμογής-Βαλβίδα πύλης σφήνας
Πρότυπα σχεδιασμού	API600/API6D EN1074-1
Πρότυπο φλάντζας	ASME B16.5/ASME B16.47- A/B/EN1092
Σύνδεση	Rf.rtj, ff.bw.sw
Αποδοχή δοκιμής	API 598
Μήκος δομής	API 6D ASME B16.10 EN558
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34
Δοκιμή πυρκαγιάς	6FA Fire Fire 607
Πρότυπο χαμηλής διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0175

Βαλβίδα πύλης σφήνας εφαρμογής-χαλκού
Μέγεθος	NPS 1/2 "~ NPS 12" DN50 ~ DN300
Κλίμακα πίεσης	CL150 ~ CL300 PN10 ~ PN16
Κλίμακα θερμοκρασίας	-20 ℃ ~ 250 ℃
Εφαρμογή	Ισχύει για το νερό, το θαλασσινό νερό, το πετρέλαιο, τον ατμό, το φυσικό αέριο και τα ασθενώς διαβρωτικά υγρά. Ο σκληρός τύπος σφράγισης μπορεί να χειριστεί μέσο που περιέχει σωματίδια ή υψηλή θερμοκρασία.
Λειτουργία μονάδας δίσκου	Λειτουργία Handwheel, που λειτουργεί με ταχύτητα, πνευματική λειτουργία, ηλεκτρική λειτουργία, υδραυλική λειτουργία
Βαλβίδα	Al - χάλκινο
Κάθισμα βαλβίδας	EPDM, PTFE, NBR. Al - Bronze, Int+STL
Βαλβίδα	F304 -F316, AL - Χάλκινο

Χαρακτηριστικά απόδοσης
Η βαλβίδα πύλης σφήνας χάλκινων διαθέτει ένα καναλιού μέσων ενημέρωσης μέσα στο σώμα της βαλβίδας, το οποίο έχει χαμηλή αντοχή στο υγρό και τα μέσα ρέει σε ευθεία γραμμή με χαμηλή αντίσταση ροής, η οποία μπορεί να μειώσει αποτελεσματικά την απώλεια πίεσης του συστήματος.
Σε σύγκριση με τις βαλβίδες στάσης, η κατεύθυνση κίνησης της πύλης είναι κάθετη προς την κατεύθυνση ροής του μέσου, διευκολύνοντας το άνοιγμα και το κλείσιμο.
Το μέσο μπορεί να ρέει και στις δύο κατευθύνσεις και δεν χρειάζεται να εξεταστεί η κατεύθυνση ροής του μέσου κατά τη διάρκεια της εγκατάστασης, η οποία είναι βολική για την εγκατάσταση και τη χρήση σε διαφορετικά συστήματα αγωγών. Έχει μια απλή εμφάνιση και ένα σχετικά σύντομο δομικό μήκος, το οποίο είναι πιο επωφελές σε περιπτώσεις όπου ο χώρος εγκατάστασης είναι περιορισμένος. Έχει καλή μεταποίηση μεταποίησης και ευρύ φάσμα εφαρμογών.
Το προϊόν μπορεί να λειτουργεί με χειροποίητο τροχό. Που λειτουργούν με εργαλεία · Pneumatic λειτουργούν? Ηλεκτρικό λειτουργικό · Υδραυλικός που λειτουργεί
