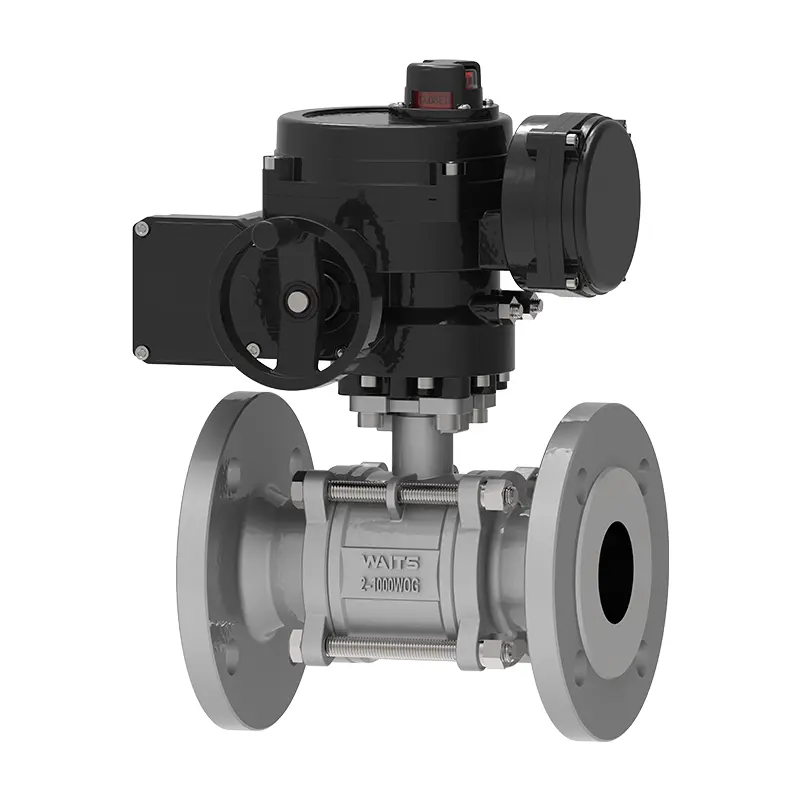

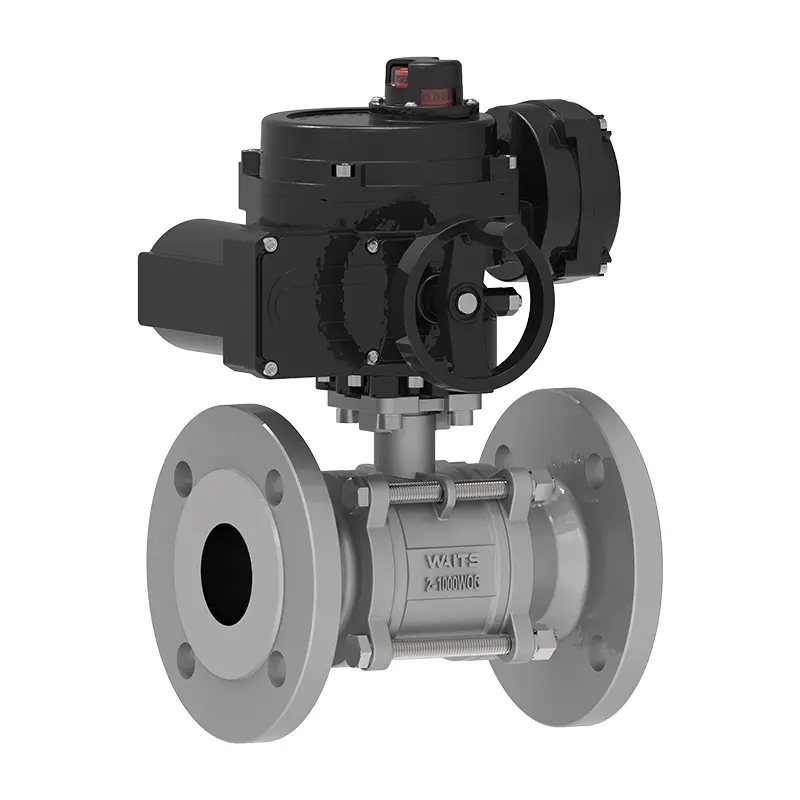

Ηλεκτρική πλωτή βαλβίδα με φλάντζες

Waits Valve Electric τριών τεμαχίων πλωτή βαλβίδα πλωτής σφαίρας είναι ανθεκτική, έξυπνα ελεγχόμενη και επιτυγχάνει αποτελεσματική αυτοματοποίηση ροής. Από την τεχνική διαβούλευση και τον προγραμματισμό λύσεων πριν από την πώληση, την εγκατάσταση, τη λειτουργία, τη συντήρηση και την επισκευή, η Waits Valve μπορεί επίσης να σχεδιάσει βαλβίδες με δύο τεμαχίες με αγκύλες τοποθέτησης για να διευκολυνθούν οι εφαρμογές αυτοματισμού. Η Waits Valve έχει δημιουργήσει ένα πλήρες σύστημα υπηρεσιών πλήρους κύκλου.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το σώμα της βαλβίδας της βαλβίδας Waits βαλβίδα ηλεκτρικού τριών τεμαχίων πλωτή βαλβίδα σφαίρας χωρίζεται σε τρία μέρη και υιοθετεί τον τυποποιημένο σχεδιασμό ηλεκτρικής βαλβίδας. Το εύρος μεγέθους είναι NPS 2 "~ NPS 4" DN50 ~ DN100, και η πίεση εργασίας WOG είναι CL150 ~ CL2500 PN10 ~ PN260. Παρέχουμε μια πλήρη γκάμα βαλβίδων με τριάδες μπάλες με διάφορες συνδέσεις τελικών, συμπεριλαμβανομένων άκρων συγκόλλησης, άκρων συγκόλλησης, άκρων συγκόλλησης υποδοχής και συνδέσεων τρι-σφιγκτήρα.

Η μοναδική δομή της βαλβίδας Waits καθιστά την αποσυναρμολόγηση και τη συντήρηση πιο βολική: το κάθισμα της μπάλας και της βαλβίδας μπορεί να επιθεωρηθεί και να αντικατασταθεί χωρίς να αποσυναρμολογείται ο αγωγός, ο οποίος μειώνει σημαντικά τη δυσκολία και το κόστος συντήρησης. Από την άποψη της απόδοσης σφράγισης, η δομή των τριών τεμαχίων παρέχει μια πιο ομοιόμορφη κατανομή πίεσης και έχει ένα αποτέλεσμα σφράγισης, ενώ η λειτουργία ηλεκτρικής κίνησης πραγματοποιεί αυτόματο έλεγχο. Αυτή η βαλβίδα χρησιμοποιείται συχνά σε σενάρια βιομηχανικών αγωγών με υψηλή συχνότητα συντήρησης βαλβίδων και αυστηρές απαιτήσεις σφράγισης.

Πρότυπα εφαρμογής-ηλεκτρικό τριών τεμαχίων πλωτής βαλβίδας
Πρότυπα σχεδιασμού	6D/Fire Fire 608, BS5351
Πρότυπο φλάντζας	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Μέθοδοι σύνδεσης	Rf
Δοκιμές και αποδοχή	Fire 598, EN12266
Δομικό μήκος	API6D/ASME B16.10/EN558
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34
Πυροσβεστική δοκιμή	FIRE 6FA, FIRE 607
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0175

Εφαρμογή-ηλεκτρικό τριών τεμαχίων πλωτή βαλβίδα
Μέγεθος	NPS 2 "~ NPS 4" DN50 ~ DN100
Κλίμακα πίεσης	CL150 ~ CL2500 PN10 ~ PN260
Κλίμακα θερμοκρασίας	-20 ℃ ~ 400 ℃
Εύρος εφαρμογής	Που ισχύουν για διάφορα μέσα, όπως νερό, ατμό, λάδι, υγροποιημένο αέριο, φυσικό αέριο, αέριο άνθρακα, νιτρικό οξύ, οξικό οξύ, οξειδωτικά μέσα, ουρία κ.λπ.
Λειτουργία μονάδας δίσκου	Υδραυλικές, πνευματικές, ηλεκτρικές, χειροκίνητες και κιβωτίες ταχυτήτων.
Κάλυμμα σώματος βαλβίδας/βαλβίδας	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Επιφάνεια σφράγισης	Ενισχυμένο PTFE, παρα-πολυφαινυλένιο (RPTFE, PPL), μέταλλο
Βαλβίδα	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Μπάλα	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Ράβδος	Graphite αμιάντου, εύκαμπτο γραφίτη, πολυτετραφθοροαιθυλενίου, κράμα με βάση το σίδηρο

Βασική δομή και αρχή εργασίας

1. Το σώμα της βαλβίδας αποτελείται από αριστερά, δεξιά και ενδιάμεσα τμήματα που συνδέονται με μπουλόνια, επιτρέποντας την ταχεία αποσυναρμολόγηση για τη συντήρηση και την αντικατάσταση εσωτερικών εξαρτημάτων.

2.Η μπάλα μετατοπίζεται προς την επιφάνεια σφράγισης της εξόδου κάτω από την πίεση των μέσων, επιτυγχάνοντας αμφίδρομη σφράγιση κατάλληλη για συχνούς κύκλους λειτουργίας.

3. Ενσωματώνει έναν ηλεκτρικό ενεργοποιητή τετάρτου-στροφών που υποστηρίζει τον έλεγχο περιστροφής 0-90 ° για ρύθμιση ροής ή λειτουργίες on/off, άμεσα συμβατά με τα συστήματα βιομηχανικού ελέγχου.
