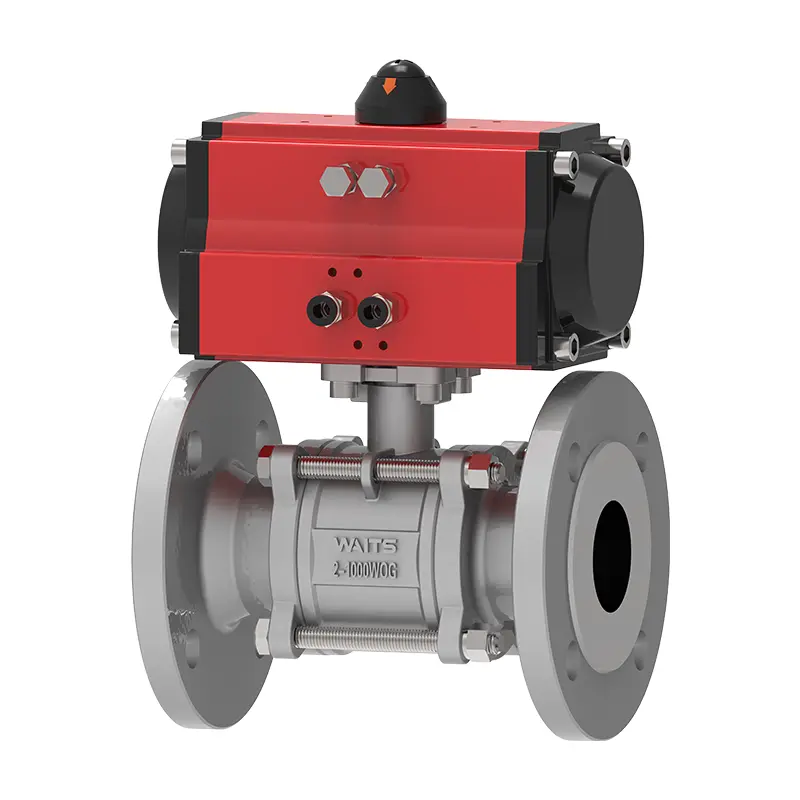

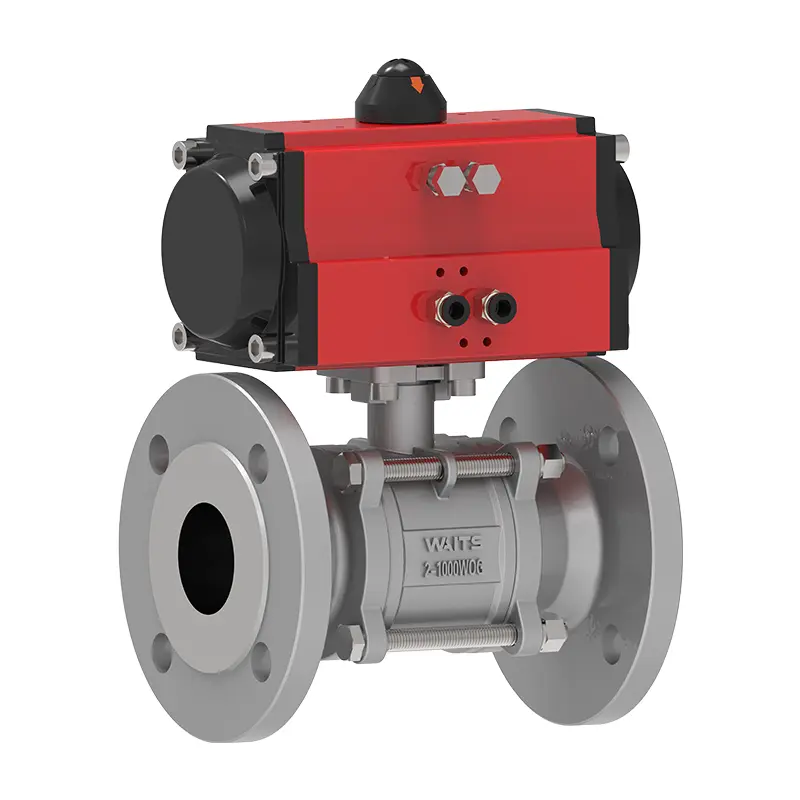

Πνευματική πλωτή βαλβίδα τριών τεμαχίων (με bracket‌)

Waits βαλβίδα βαλβίδα τριών τεμαχίων πνευματική πλωτή βαλβίδα (με βραχίονα) είναι ISO και API πιστοποιημένη και έχει υποβληθεί σε αυστηρή δοκιμή πίεσης/σφράγισης. Ο πνευματικός ενεργοποιητής χρησιμοποιεί ένα εσωτερικό σκληρό ανοδιωμένο και εξωτερικό εξωθημένο περίβλημα αλουμινίου με εποξειδικά επικαλυμμένα άκρα. Τέτοια υλικά και σχεδιασμό είναι πολύ ανθεκτικά στη διάβρωση. Πιστεύω ότι όταν συναντάτε άλλες απλές βαλβίδες, θα μετανιώσετε να μην επιλέξετε τη βαλβίδα Waits Valve!

Αποστολή Ερώτησης

περιγραφή προϊόντος

Waits Valve υψηλής ποιότητας τριών τεμαχίων πνευματική βαλβίδα πλωτής σφαίρας (με βραχίονα) είναι μια τεράστια βαλβίδα πλήρους οπής με πνευματικό ενεργοποιητή, ο οποίος συνειδητοποιεί την αμφίδρομη σφράγιση κάτω από μεσαία πίεση μέσω της πλωτής μπάλας. Μια τυποποιημένη υψηλή πλατφόρμα είναι ενσωματωμένη στην κορυφή του στελέχους της βαλβίδας, το οποίο μπορεί να εγκαταστήσει άμεσα rack και pinion ή πνευματικά ενεργοποιητές εμβόλου. Χρησιμοποιείται ευρέως στον έλεγχο των υγρών και την έκτακτη διακοπή έκτακτης ανάγκης σε χημικά, ενέργεια και άλλες βιομηχανίες.

Το σώμα της βαλβίδας και τα εσωτερικά εξαρτήματα της πνευματικής βαλβίδας πλωτής πλωτής βαλβίδας τριών τεμαχίων (με βραχίονα) είναι κατασκευασμένα από ανοξείδωτο χάλυβα 316 και το υλικό σφράγισης είναι PTFE. Η τιμή πίεσης αυτής της βαλβίδας είναι CL150 ~ CL2500 PN10 ~ PN260 και η βαθμολογία θερμοκρασίας είναι -20 ℃ ~ 450 ℃. Ο σχεδιασμός των τριών τεμαχίων απλοποιεί τη συντήρηση για εσάς, χωρίς να αφαιρέσετε τα τελικά κομμάτια από τον αγωγό, εξοικονομώντας χρόνο, προσπάθεια και χρήματα. Είναι μια πολύ καλή βαλβίδα, την αξίζετε. Η βαλβίδα είναι εξοπλισμένη με διπλό ενεργό ενεργοποιητή πνευματικού ενεργοποιητή και είναι εξοπλισμένη με ένα μαξιλάρι τοποθέτησης που συναντά το πρότυπο ISO 5211. Ο ενεργοποιητής μπορεί να εγκατασταθεί χωρίς σύζευξη βραχίονα ή μονάδα δίσκου.

Πρότυπα εφαρμογής-τριών τεμαχίων πνευματική πλωτή βαλβίδα (με bracket‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌
Πρότυπα σχεδιασμού	6D/Fire Fire 608, BS5351
Πρότυπο φλάντζας	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Μέθοδοι σύνδεσης	RF, BW, SW, NPT, FNPT
Δοκιμές και αποδοχή	Fire 598, EN12266
Δομικό μήκος	API6D/ASME B16.10/EN558
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34
Πυροσβεστική δοκιμή	FIRE 6FA, FIRE 607
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0175

Εφαρμογή τριών τεμαχίων πνευματική πλωτή βαλβίδα (με bracket‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌
Μέγεθος	NPS 1/2 "~ NPS 12" DN15 ~ DN300
Κλίμακα πίεσης	CL150 ~ CL2500 PN10 ~ PN260
Κλίμακα θερμοκρασίας	-20 ℃ ~ 450 ℃
Εύρος εφαρμογής	Που ισχύουν για διάφορα μέσα, όπως νερό, ατμό, λάδι, υγροποιημένο αέριο, φυσικό αέριο, αέριο άνθρακα, νιτρικό οξύ, οξικό οξύ, οξειδωτικά μέσα, ουρία κ.λπ.
Λειτουργία μονάδας δίσκου	Υδραυλικές, πνευματικές, ηλεκτρικές, χειροκίνητες και κιβωτίες ταχυτήτων.
Κάλυμμα σώματος βαλβίδας/βαλβίδας	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Επιφάνεια σφράγισης	Ενισχυμένο PTFE, παρα-πολυφαινυλένιο (RPTFE, PPL), μέταλλο
Βαλβίδα	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Μπάλα	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Ράβδος	Graphite αμιάντου, εύκαμπτος γραφίτης, πολυτετραφθοροαιθυλενίου

Δομή και βασικά χαρακτηριστικά

1. Το σώμα της βαλβίδας αποτελείται από ένα αριστερό σώμα, το δεξί σώμα και το μεσαίο σώμα, που συνδέονται με μπουλόνια για εύκολη αποσυναρμολόγηση, συντήρηση και αντικατάσταση εσωτερικών εξαρτημάτων.

2. Ο σχεδιασμός της πλωτής μπάλας χρησιμοποιεί την πίεση των μέσων ενημέρωσης για να ωθήσει τις επιφάνειες σφράγισης, επιτυγχάνοντας αμφίδρομη σφράγιση κατάλληλη για συχνές εργασίες ανοίγματος/κλεισίματος.

3.a Μια τυποποιημένη υψηλή πλατφόρμα (συμμόρφωση με το ISO 5211) ενσωματώνεται στην κορυφή του στελέχους της βαλβίδας, υποστηρίζοντας την άμεση εγκατάσταση των πνευματικών ενεργοποιητών (π.χ. rack-and-pinion, τύπους εμβόλου).

4. Η εγκατάσταση ενεργοποιητή σχεδιασμού πλατφόρμας, προσαρμόζεται σε πνευματικά κεφάλια από πολλαπλές μάρκες και μειώνει το κόστος εκσυγχρονισμού.

5. Το σώμα της βαλβίδας είναι συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα 304/316L, προσφέροντας ισχυρή αντοχή στη διάβρωση για χημική επεξεργασία, επεξεργασία νερού και παρόμοια περιβάλλοντα.

6. Οι επιφάνειες θέσεων μπορεί να επιλεγούν ως PTFE ή μεταλλικές σκληρές σφραγίδες.
