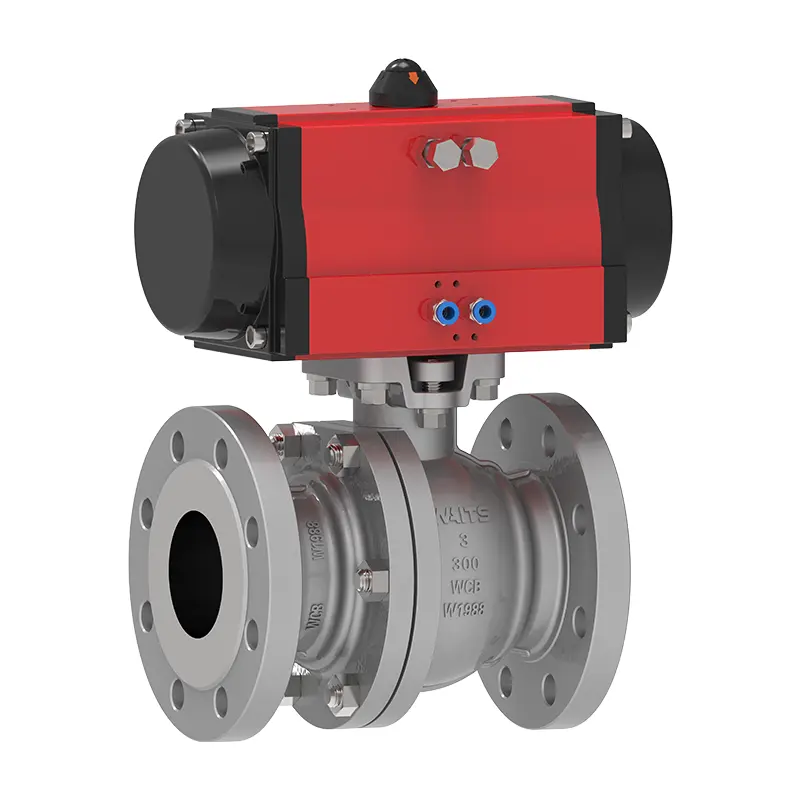

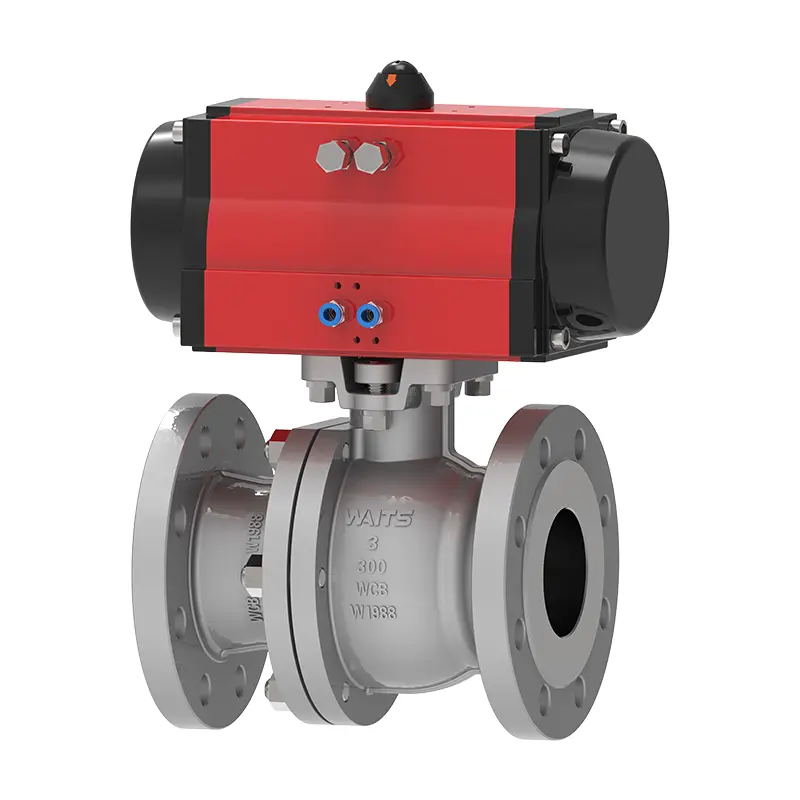

Πνευματική πλωτή βαλβίδα πτερυγίων (με bracket‌)

Waits Valve Advanced PNEUMATIC BEREUMATION Ball Valve (με bracket‌ ‌ ‌) είναι πολύ εύκολο να εγκατασταθεί σε βιομηχανικές εφαρμογές, εξοικονομώντας σας πολλά προβλήματα! Πρόκειται για μια πνευματικά κατευθυνόμενη βαλβίδα με σώμα από ανοξείδωτο χάλυβα και κάθισμα PTFE. Η Waits Valve επικεντρώνεται στην παροχή των πιο προσιτών βαλβίδων υγρών για βιομηχανίες όπως τα πετροχημικά, η παραγωγή ενέργειας και η επεξεργασία νερού.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Waits Valve υψηλής ποιότητας πνευματική πλωτή βαλβίδα πλωτής σφαίρας (με bracket‌ ‌) υιοθετεί μια δομή δύο τεμαχίων, με το σώμα της βαλβίδας και το κάλυμμα βαλβίδας που συνδέεται με μπουλόνια, συμπαγή δομή και εύκολη συντήρηση. Είναι πολύ κατάλληλο για το on/off και τον έλεγχο του νερού, του ατμού, του πετρελαίου και άλλων μέσων, ειδικά για τα συστήματα σωληνώσεων στις χημικές, τροφίμων και φαρμακευτικών βιομηχανιών.

Τα κύρια πλεονεκτήματα περιλαμβάνουν: γρήγορο χρόνο απόκρισης. Εξαιρετική απόδοση σφράγισης. μεγάλη διάρκεια ζωής.

Σε σύγκριση με το σχεδιασμό τριών τεμαχίων, η πλωτή βαλβίδα με πλωτή σφαίρα δύο τεμαχίων έχει τα ακόλουθα πλεονεκτήματα: μικρότερο αποτύπωμα, ελαφρύτερο βάρος, κατάλληλο για εγκαταστάσεις με περιορισμένο χώρο. χαμηλό κόστος

Η πνευματική μας πλωτή βαλβίδα με δύο τεμάχια (με το bracket‌ ‌) είναι μια πλήρης βαλβίδα πλήρους διάτρησης χωρίς συντήρηση κατάλληλη για γενικές, βιομηχανικές και χημικές εφαρμογές. Κατάλληλο για επεξεργασία νερού, χημικές ουσίες, ασθενώς διαβρωτικά και ημι -διαβρωτικά υγρά.

Ο τρόπος ενεργοποίησης είναι διαθέσιμη με μονή δράση ή διπλή δράση και είναι διαθέσιμη μια σειρά διαμορφώσιμων επιλογών, συμπεριλαμβανομένων των ορίων διακόπτη, των βαλβίδων ηλεκτρομαγνητικής ενέργειας και των θέσεων.

Κύρια χαρακτηριστικά:

Διαθέσιμη διασύνδεση BSP ή NPT, μέγεθος: NPS 2 "~ NPS 24" DN50 ~ DN600 έως 2 ίντσες (NPT).

Εύρος πίεσης: CL150 ~ CL2500 PN10 ~ PN260

Εύρος θερμοκρασίας: -20 ℃ ~ 400 ℃

Εξοπλισμένο με στέλεχος βαλβίδας κατά της αναστολής.

Η πνευματική πλωτή βαλβίδα με πνευματική σφαιρική βαλβίδα (με bracket‌ ‌) πληροί τις αυστηρές απαιτήσεις του σημερινού ελέγχου της διαδικασίας. Κατά τη διάρκεια της συναρμολόγησης, όλα τα εξαρτήματα κίνησης επιθεωρούνται αυστηρά και 100% εργοστασιακά δοκιμασμένα πριν από την αποστολή.

Πρότυπα εφαρμογής-δύο τεμαχίων πνευματική πλωτή βαλβίδα (με bracket‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌
Πρότυπα σχεδιασμού	6D/Fire Fire 608, BS5351
Πρότυπο φλάντζας	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Μέθοδοι σύνδεσης	RF, BW, SW, NPT, FNPT
Δοκιμές και αποδοχή	Fire 598, EN12266
Δομικό μήκος	API6D/ASME B16.10/EN558
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34
Πυροσβεστική δοκιμή	FIRE 6FA, FIRE 607
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0175

Εφαρμογή δύο τεμαχίων πνευματική πλωτή βαλβίδα (με bracket‌ ‌)
Μέγεθος	NPS 2 "~ NPS 24" DN50 ~ DN600
Κλίμακα πίεσης	CL150 ~ CL2500 PN10 ~ PN260
Κλίμακα θερμοκρασίας	-20 ℃ ~ 400 ℃
Εύρος εφαρμογής	Που ισχύουν για διάφορα μέσα, όπως νερό, ατμό, λάδι, υγροποιημένο αέριο, φυσικό αέριο, αέριο άνθρακα, νιτρικό οξύ, οξικό οξύ, οξειδωτικά μέσα, ουρία κ.λπ.
Λειτουργία μονάδας δίσκου	Υδραυλικές, πνευματικές, ηλεκτρικές, χειροκίνητες και κιβωτίες ταχυτήτων.
Κάλυμμα σώματος βαλβίδας/βαλβίδας	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Επιφάνεια σφράγισης	Ενισχυμένο PTFE, παρα-πολυφαινυλένιο (RPTFE, PPL), μέταλλο
Βαλβίδα	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Μπάλα	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Ράβδος	Graphite αμιάντου, εύκαμπτο γραφίτη, πολυτετραφθοροαιθυλενίου, κράμα με βάση το σίδηρο

Διαδικασία πνευματικής ενεργοποίησης

1. Ο συμπιεσμένος αέρας (0.4-0.7MPa) εισάγεται για να οδηγήσει τον εμβόλου του ενεργοποιητή ή τον μηχανισμό γραναζιών.

2. Το λιμάνι εξέρχεται για να περιστρέψει το στέλεχος της βαλβίδας 90 °, μετατρέποντας την κατεύθυνση της μπάλας (πλήρως ανοιχτή/πλήρως κλειστή).

3. Οι κύλινδροι ενεργειακού ενεργού απαιτούν επαναφορά ελατηρίου, ενώ οι κύλινδροι διπλής δράσης ελέγχονται μέσω μεταβολής κατεύθυνσης βαλβίδας ηλεκτρομαγνητικής βαλβίδας.

4. Απόκριση Rapid: Οι πνευματικοί ενεργοποιητές επιτυγχάνουν ταχύτητα μεταγωγής 0,05 δευτερολέπτων ανά κύκλο, κατάλληλη για σενάρια έκτακτης ανάγκης.

Κριτήρια επιλογής

1. Δείτε τα πνευματικά κεφάλια μονής δράσης ή διπλής δράσης με βάση τις απαιτήσεις ροπής.

2. Παρουσιάστε τις σφραγίδες PTFE για διαβρωτικά μέσα. Επιλέξτε μεταλλικές σκληρές σφραγίδες για εφαρμογές υψηλής θερμοκρασίας/υψηλής πίεσης.

3. Φυσικά πρόσωπα που έχουν σχεδιαστεί για να εξασφαλίσουν τη συμβατότητα του αγωγού.
