Σφαίρα γωνίας

Όταν αντιμετωπίζετε ένα μοναδικό σύστημα σωληνώσεων καναλιού ροής 90 μοιρών, πρέπει να σκεφτείτε τη βαλβίδα σφαιρών υψηλής ποιότητας Waits Valve, η οποία έχει ένα ευρύ φάσμα εφαρμογών. Χρησιμοποιούμε ειδικά ένα συμπαγές σχέδιο για να εξοικονομήσουμε χώρο και να απλοποιήσουμε τη δρομολόγηση του αγωγού. Όταν αντιμετωπίζετε ένα μικρό χώρο ή περιορισμένη εγκατάσταση, μπορείτε να χρησιμοποιήσετε αυτήν τη βαλβίδα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Waits Valve Agnter Globe Valve μπορεί να ελέγξει τη ροή του υγρού μέσου περιστρέφοντας το στέλεχος της βαλβίδας για να αυξήσει ή να μειώσει το δίσκο βαλβίδας. Ο σχεδιασμός καναλιού ροής δεξιάς γωνίας 90 μοιρών σπάει την παραδοσιακή δομή της βαλβίδας άμεσης ρεύματος, μειώνοντας αποτελεσματικά την αντοχή του υγρού και την κατανάλωση ενέργειας. Σε πολύπλοκες εφαρμογές με περιορισμένο χώρο εγκατάστασης, ο συμπαγής σχεδιασμός του έχει προφανή πλεονεκτήματα, εξοικονομώντας τους μηχανικούς πολύ κόπο και μειώνοντας τα απόβλητα χρόνου από αυτή την άποψη.

Η βαλβίδα γωνίας γωνίας είναι ένα σχέδιο βαλβίδας διακοπής με είσοδο και έξοδο κάθετα μεταξύ τους. Χρησιμοποιεί γραμμική κίνηση για να μετακινήσει το κομμάτι κλεισίματος μέσα και έξω από την επιφάνεια του καθίσματος της βαλβίδας. Οι βαλβίδες γωνίας χρησιμοποιούνται συνήθως για τις υπηρεσίες αποχέτευσης τροφοδοσίας λέβητα και θερμαντήρα, καθώς και βαλβίδες αγωγών με περιορισμένο χώρο. Η βαλβίδα μπορεί επίσης να χρησιμοποιηθεί ως αγκώνας. Η βαλβίδα μπορεί να είναι τύπου κλουβιού ή με διευρυμένη σύνδεση εξόδου, περιοριστική διακοσμητική βαλβίδα ή επένδυση εξόδου για τη μείωση της διάβρωσης, της αναβοσβήνει ή της σπηλαίωσης.

Πρότυπα υλοποίησης Βαλβίδα σφαίρας γωνίας
Πρότυπα σχεδιασμού	API6D BS1873, DIN 3356, EN 13709
Πρότυπο φλάντζας	ASME B16.5, ASME B16.47-Α/Β, το 1092-1/2
Σύνδεση	RF, RTJ
Αποδοχή δοκιμής	Πυρκαγιά 598 EN12266
Μήκος δομής	ASME B16.10/EN 558/DIN3203,
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34
Δοκιμή πυρκαγιάς	API607, API6FA
Πρότυπο χαμηλής διαρροής	API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0175

Βαλβίδες σφαίρας γωνίας εφαρμογής
Μέγεθος	DN15 ~ DN300 (NPS½ "~ 12")
Κλίμακα πίεσης	PN16 ~ PN160 (Class150 ~ 900)
Κλίμακα θερμοκρασίας	-29 ℃～+570 ℃
Εφαρμογή	Οξύ/αλκαλικό υγρό, υγροποιημένο φυσικό αέριο, έλαιο υψηλού ιξώδους, υπόγειο δίκτυο αγωγών, μονάδα ενσωμάτωσης εξοπλισμού κ.λπ.
Λειτουργία μονάδας δίσκου	Handwheel, κλέφτη, ηλεκτρικά, πνευματικά κ.λπ.
Κάλυμμα σώματος βαλβίδας/βαλβίδας	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Επιφάνεια σφράγισης	Σώμα, σώμα με βάση το σίδερο, κράμα με έντονη επένδυση
Βαλβίδα	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Παξιμάδι βαλβίδας	Κράμα χαλκού
Ράβδος	Εύκαμπτο γραφίτη, συσκευασία γραφίτη, πολυτετραφθοροαιθυλενίου ...

Χαρακτηριστικά απόδοσης

Στη βιομηχανία λιπασμάτων, οι προκλήσεις των βαλβίδων στην παραγωγή ουρίας και αμμωνίας είναι διαβρωτικά μέσα, κρυστάλλωση και υψηλή πίεση. Waits Valve αναπτύχθηκε Γωνιακές βαλβίδες Globe, οι οποίες έχουν τα ακόλουθα πλεονεκτήματα:

Χαμηλή πτώση πίεσης, μειωμένη κρυστάλλωση

Χωρίς νεκρή γωνία, αποτρέψτε τη διάβρωση

Πλάκα βαλβίδας ενός τεμαχίου και στέλεχος βαλβίδας, αποτρέψτε τη νεκρή γωνία μεταξύ της πλάκας βαλβίδας και του στελέχους της βαλβίδας

Φορέστε την επιφάνεια πλάκας βαλβίδας κράματος, μείωση της φθοράς

Το βιδωμένο κάλυμμα βαλβίδας, το κάλυμμα βαλβίδας βαλβίδας κατηγορίας Α και η φλάντζα φλάντζας σώματος βαλβίδων

Συσκευασία στελέχους βαλβίδας χαμηλής εκπομπής

Χωρίς κομμάτια αλουμινίου/χάλκινων

Σώμα, σώμα με βάση το κράμα με βάση το σίδη

Οι βαλβίδες γωνιακής σφαίρας μπορούν να χρησιμοποιηθούν για υγρό οξέος/αλκαλίου, υγροποιημένο φυσικό αέριο, έλαιο υψηλού ιξώδους, δίκτυο υπόγειων αγωγών, ενότητα ενσωμάτωσης εξοπλισμού κ.λπ.

Μπορείτε να το οδηγήσετε με χειροποίητο τροχό, κλέφτη, ηλεκτρικό, πνευματικό, κ.λπ.

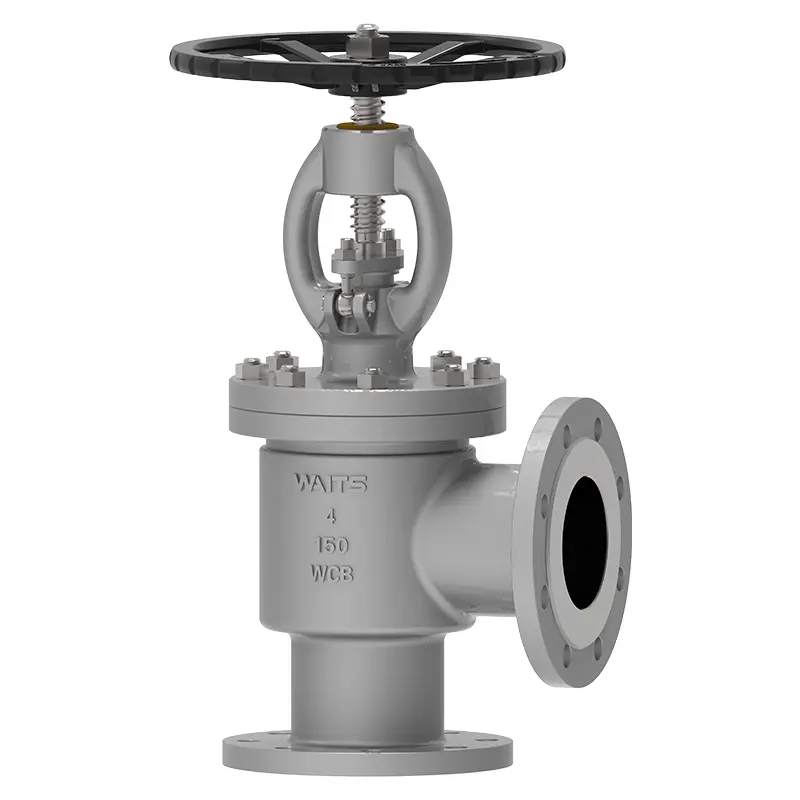

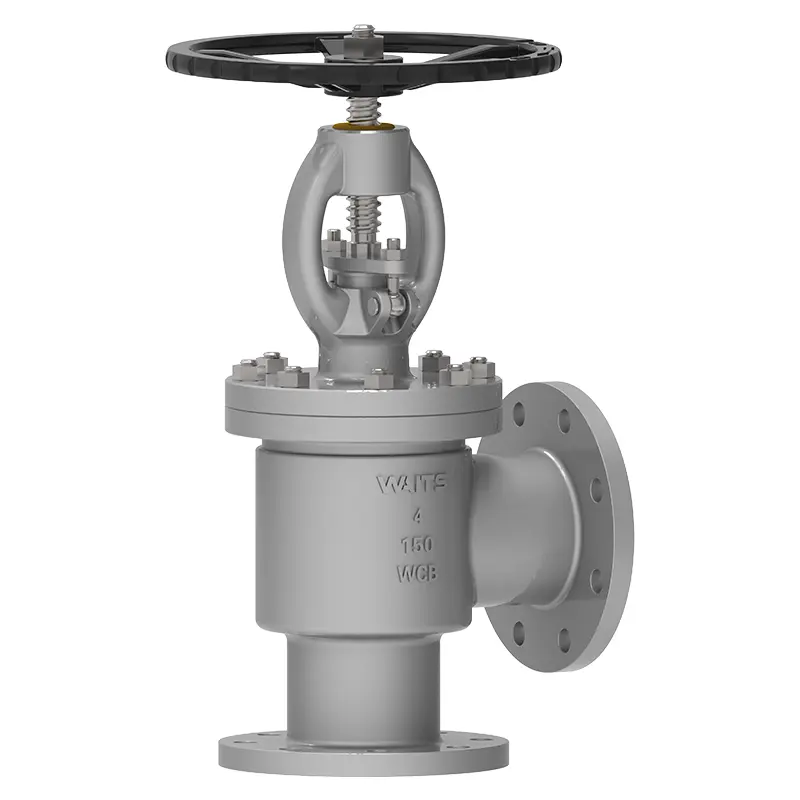

Angle Globe Valve
