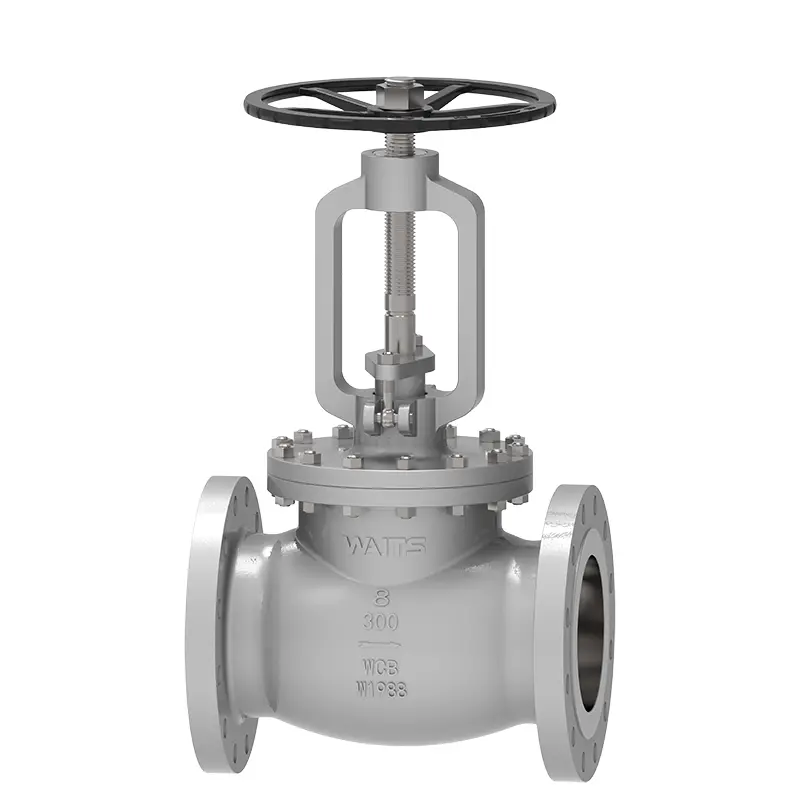

Η βαλβίδα χυτοσιδήρου Waits 'Cast Steel είναι ευνοϊκής τιμής, άρισης ποιότητας και υψηλής απόδοσης κόστους. Ιδρύθηκαν στις Ηνωμένες Πολιτείες το 1994 και ίδρυσαν ένα υποκατάστημα στην Κίνα το 2008. Έχουμε δύο βάσεις παραγωγής στο Wenzhou και το Tianjin. Η βαλβίδα σφαιρών χυτοσιδήρου μπορεί να ελέγχει με ακρίβεια τα υγρά και είναι μια επιλογή υψηλής ποιότητας για τον έλεγχο υγρού αγωγού. Είναι βαθιά ευνοείται από τη διεθνή αγορά, ειδικά στην Ευρώπη, την Αμερική, τη Μέση Ανατολή και άλλες περιοχές.
Η βαλβίδα σφαίρας χυτοσιδήρου με βιδωτό καπό είναι μια βαλβίδα στάσης με βιδωτό σώμα και κάλυμμα και ένα φλάντζα ή ο οκταγωνικός δακτύλιος σφράγισης εγκαθίσταται στη μέση ως σφραγίδα. Σύμφωνα με τις διαφορετικές θέσεις εγκατάστασης, η βαλβίδα σφαίρας μπορεί να χωριστεί σε βαλβίδα σφαιρών (σφαίρα τύπου Τ) και βαλβίδα σφαιρίδας άμεσης ροής (βαλβίδα σφαίρας τύπου Υ). Δεδομένου ότι το στέλεχος της βαλβίδας έχει σχετικά σύντομη διαδρομή ανοίγματος ή κλεισίματος και έχει μια πολύ αξιόπιστη λειτουργία αποκοπής και δεδομένου ότι η αλλαγή του ανοίγματος του καθίσματος της βαλβίδας είναι ανάλογη με το εγκεφαλικό επεισόδιο του δίσκου της βαλβίδας, είναι πολύ κατάλληλο για τη ρύθμιση της ροής. Μπορεί να χρησιμοποιηθεί για την αποκοπή, τη ρύθμιση και τον πλανήτη αγωγών υγρών όπως το νερό της βρύσης, τα λύματα, την κατασκευή, τα τρόφιμα, την ηλεκτρική ενέργεια, την ιατρική, τη μεταλλουργία, την κλωστοϋφαντουργία, την ενέργεια κλπ. Οι προαιρετικές συσκευές μονάδας δίσκου είναι: Handwheel, Bevel Gear, Electric, Pneumatic, κλπ.
Πρότυπα υλοποίησης
Πρότυπο σχεδιασμού | ASME B16.34, BS 1873, EN 558-1, GOST |
Πρότυπα φλάντζας | ASME B 16.5, ASME B16.47, DIN2543, DIN2544 |
Τελική σύνδεση | RF, RTJ, BW, κ.λπ. |
Επιθεώρηση και δοκιμή | API 598, από 3230, Gost |
Αντικρυνώς | ASME B16.10, DIN 3202, EN 1092-1 |
Αξιολογήσεις πίεσης και θερμοκρασίας | ASME B16.34 |
Δοκιμή πυρκαγιάς | API607, API6FA |
Χαμηλά πρότυπα διαρροής | ISO 15848-1, API 622 |
Σχεδιασμός κατά του διάσημο | NACE MR 0103, NACE MR 0175 |
Εφαρμογή
Μέγεθος | 2 "-24", DN50 DN600 |
Βαθμολογία πίεσης | Κατηγορία 150-1500, PN10-PN260 |
Θερμοκρασία λειτουργίας | -60 ° C ~ 450 ° C |
Εύρος εφαρμογής | Το νερό της βρύσης, τα λύματα, η κατασκευή, το πετρέλαιο, η χημική βιομηχανία, τα τρόφιμα, η ιατρική, η κλωστοϋφαντουργία, η ηλεκτρική ενέργεια, η ναυπηγική βιομηχανία, η μεταλλουργία, το ενεργειακό σύστημα κ.λπ. |
Χειριστής | HW, εργαλεία, ηλεκτρικό, πνευματικό, κ.λπ. |
Υλικό σώματος | Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, ανοξείδωτο χάλυβα διπλής όψης, χάλυβα από κράμα, μονή, χάλκινο al, κλπ. |
Επιφάνεια σφράγισης | Σώμα, σώμα με βάση το σίδερο, κράμα με έντονη επένδυση |
Βαλβίδα | F6A F304 F316 F51 F53 Monel K500 |
Παξιμάδι βαλβίδας | Κράμα χαλκού |
Συσκευασία | Εύκαμπτο γραφίτη, συσκευασία γραφίτη, πολυτετραφθοροαιθυλενίου ... |
Χαρακτηριστικά απόδοσης
1. Ανήκει στην αναγκαστική βαλβίδα σφράγισης F.
2. Η κατεύθυνση ροής των μέσων της βαλβίδας σφαίρας είναι "χαμηλή και υψηλή" και "υψηλή και χαμηλή έξω". Το μέσο επιτρέπεται να ρέει μόνο προς μία κατεύθυνση και έχει κατεύθυνση κατά τη διάρκεια της εγκατάστασης.
3. Οι δομικές μορφές του σώματος της βαλβίδας είναι ευθεία, άμεση ροή και δεξιά γωνία.
4. Όταν ανοίξει η βαλβίδα σφαίρας, όταν το ύψος ανοίγματος του δίσκου βαλβίδας φτάνει το 25% έως 30% της ονομαστικής διαμέτρου της βαλβίδας διακοπής, ο ρυθμός ροής έφτασε στο μέγιστο, υποδεικνύοντας ότι η βαλβίδα διακοπής έχει φτάσει στην πλήρως ανοικτή θέση.
5. Η δομή της βαλβίδας είναι απλούστερη από τη βαλβίδα πύλης και είναι πιο βολικό να κατασκευαστεί και να διατηρηθεί.
6. Η επιφάνεια σφράγισης δεν είναι εύκολο να φορέσει και να γρατσουνίσει, και η απόδοση σφράγισης είναι καλή. Δεν υπάρχει σχετική ολίσθηση μεταξύ του δίσκου της βαλβίδας και της επιφάνειας στεγανοποίησης του σώματος της βαλβίδας κατά το άνοιγμα και το κλείσιμο, οπότε η φθορά και το μηδέν δεν είναι σοβαρές, η απόδοση σφράγισης είναι καλή και η διάρκεια ζωής είναι μεγάλη.
7. Όταν το άνοιγμα και το κλείσιμο, το δίσκο δίσκου βαλβίδας είναι μικρό, οπότε το ύψος της βαλβίδας της σφαίρας είναι μικρότερο από αυτό της βαλβίδας πύλης, αλλά το δομικό μήκος είναι μεγαλύτερο από αυτό της βαλβίδας πύλης.
8. Η ροπή ανοίγματος και κλεισίματος είναι μεγάλη και απαιτεί περισσότερη προσπάθεια.
9. Η αντίσταση του υγρού είναι μεγάλη επειδή το μεσαίο κανάλι στο σώμα της βαλβίδας είναι τετριμμένη, η αντίσταση του υγρού είναι μεγάλη και η κατανάλωση ενέργειας είναι μεγάλη.
10. Ο δίσκος βαλβίδας συχνά διαβρώνεται όταν ανοίγει πλήρως.
