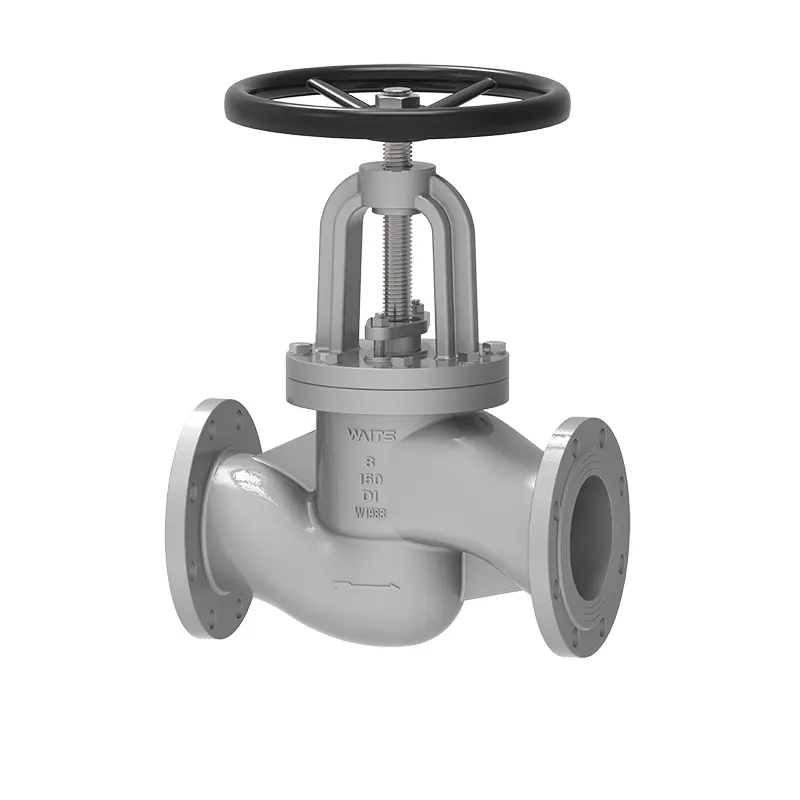

Βαλβίδα σφαιρικής βαλβίδας από ελικόπτερο σιδήρου

Η βαλβίδα Globe Pattern Globe που παρασκευάζεται από το Waits συμμορφώνεται με τα πρότυπα AISI/DIN/BS/BS/BS, με σταθερή απόδοση και απόδοση υψηλού κόστους. Ήμασταν αρχικά εγκατεστημένοι στις Ηνωμένες Πολιτείες και τώρα η παγκόσμια έδρα μας βρίσκεται στο Wenzhou της Κίνας. Έχουμε περισσότερες από μία βάσες παραγωγής, σταθερή προσφορά και μπορούμε να σας προσφέρουμε προτιμησιακές τιμές.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η βαλβίδα σφαίρας του ορυκτού σιδήρου που παράγεται από το Waits έχει σχεδιαστεί για ακριβή έλεγχο ροής και ελάχιστη διαρροή. Επιλέγουμε προσεκτικά πρώτες ύλες για να διασφαλίσουμε ότι η αντίσταση στη διάβρωση της βαλβίδας και η αντίσταση στη φθορά βρίσκονται σε αξιόπιστη περιοχή και κατάλληλο για μακροχρόνια χρήση.
Αυτή η βαλβίδα σφαίρας έχει σχεδιαστεί για να προσαρμοστεί σε συνθήκες υψηλής πίεσης και μπορεί να παραμείνει σταθερή και αξιόπιστη σε διαφορετικές βιομηχανικές εφαρμογές. Προσαρμόζεται σε διαφορετικές συνθήκες εργασίας και χαρακτηριστικά αγωγών και δεν απαιτεί συχνή συντήρηση. Έχει καλή διάρκεια ζωής και μειώνει το κόστος εργασίας και συντήρησης κατά τη χρήση.
Η χωρητικότητα του στρώματος του όλκιμου σιδήρου της βαλβίδας σφαιρών χρησιμοποιείται ευρέως σε μονάδες επεξεργασίας νερού, εφαρμογές ατμού και χημικές βιομηχανίες. Επιπλέον, ορισμένα συστήματα υψηλής πίεσης θα επιλέξουν επίσης αυτή τη βαλβίδα λόγω της καλής δομικής αντοχής και της ισχυρής προσαρμοστικότητας.

Πρότυπα υλοποίησης

Πρότυπα σχεδιασμού	, API603, ASME B16.34, από 3352, EN1984
Πρότυπα φλάντζας	ASME Β 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Μέθοδοι σύνδεσης	SW, RF,
Δοκιμές και αποδοχή	API598, DIN 3230, EN 12569
Δομικό μήκος	ASME B16.10, DIN3352-F4/F5, EN 558-1
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34 、
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	NPS 2 "~ NPS 12" DN50 ~ DN300
Κλίμακα πίεσης	CL125 ~ CL300 PN10 ~ PN64
Κλίμακα θερμοκρασίας	； -10 ° C ~ +220 ° C
Εύρος εφαρμογής	Το νερό της βρύσης, τα λύματα, η κατασκευή, το πετρέλαιο, η χημική βιομηχανία, τα τρόφιμα, η ιατρική, η κλωστοϋφαντουργία, η ηλεκτρική ενέργεια, η ναυπηγική βιομηχανία, η μεταλλουργία, το ενεργειακό σύστημα κ.λπ.
Λειτουργία μονάδας δίσκου	Στρόβιλος, πνευματικός, ηλεκτρικός
Κάλυμμα σώματος βαλβίδας/βαλβίδας	DI WCB, CF8, CF8M, CF3, CF3M, 4Α, 5Α, 6Α),
Πλάκα βαλβίδας/κάθισμα βαλβίδας	AT, AT+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Βαλβίδα	F6A F304 F316 F51 F53 Monel K500
Παξιμάδι βαλβίδας	Κράμα χαλκού
Συσκευασία	Εύκαμπτο γραφίτη, συσκευασία γραφίτη, πολυτετραφθοροαιθυλενίου ...

Χαρακτηριστικά απόδοσης

(1) Η δομή της βαλβίδας διακοπής είναι απλούστερη από αυτή της βαλβίδας πύλης και είναι ευκολότερο να κατασκευαστεί και να διατηρηθεί.
(2) Η επιφάνεια σφράγισης δεν είναι εύκολο να φορέσει και να γρατσουνίσει, και η απόδοση σφράγισης είναι καλή. Δεν υπάρχει σχετική ολίσθηση μεταξύ του δίσκου της βαλβίδας και της επιφάνειας σφράγισης του σώματος της βαλβίδας κατά το άνοιγμα και το κλείσιμο, οπότε η φθορά και το μηδέν δεν είναι σοβαρές, η απόδοση σφράγισης είναι καλή και η διάρκεια ζωής είναι μεγάλη.
(3) Κατά το άνοιγμα και το κλείσιμο, ο δίσκος βαλβίδας έχει μικρό εγκεφαλικό επεισόδιο και μικρότερο ύψος από τη βαλβίδα πύλης, αλλά το δομικό μήκος είναι μεγαλύτερο από τη βαλβίδα πύλης.
(4) Η ροπή ανοίγματος και κλεισίματος είναι μεγάλη και ο χρόνος ανοίγματος και κλεισίματος είναι σχετικά μεγάλος.
(5) Επειδή το μεσαίο κανάλι στο σώμα της βαλβίδας είναι ελκυστικό, η αντίσταση του υγρού είναι μεγάλη και η κατανάλωση ενέργειας είναι σχετικά μεγάλη.
(6) Όταν η ονομαστική πίεση PN της κατεύθυνσης μέσης ροής είναι ≤16MPa, το κατάντη γενικά υιοθετείται και το μέσο ρέει προς τα πάνω από το κάτω μέρος του δίσκου της βαλβίδας. Όταν η ονομαστική πίεση PN≥20mPa, η αντίστροφη ροή υιοθετείται γενικά και το μέσο ρέει προς τα κάτω από την κορυφή του δίσκου βαλβίδας για να αυξήσει την απόδοση σφράγισης. Ωστόσο, πρέπει να σημειωθεί ότι όταν χρησιμοποιείτε τη βαλβίδα διακοπής, το μέσο μπορεί να ρέει μόνο προς μία κατεύθυνση και δεν μπορεί να αλλάξει την κατεύθυνση ροής.
(7) Ο δίσκος βαλβίδας διαβρώνεται εύκολα όταν είναι πλήρως ανοιχτός, οπότε πρέπει να δώσετε προσοχή όταν το χρησιμοποιείτε.
Ο άξονας του στελέχους της βαλβίδας της βαλβίδας στάσης είναι κάθετος στην επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας. Το άνοιγμα του στελέχους της βαλβίδας ή η διαδρομή κλεισίματος είναι σχετικά σύντομο και έχει αξιόπιστη δράση κοπής. Είναι κατάλληλο για αποκοπή, ρύθμιση και στραγγαλισμό του μέσου.

Ductile Iron S Pattern Globe Valve
