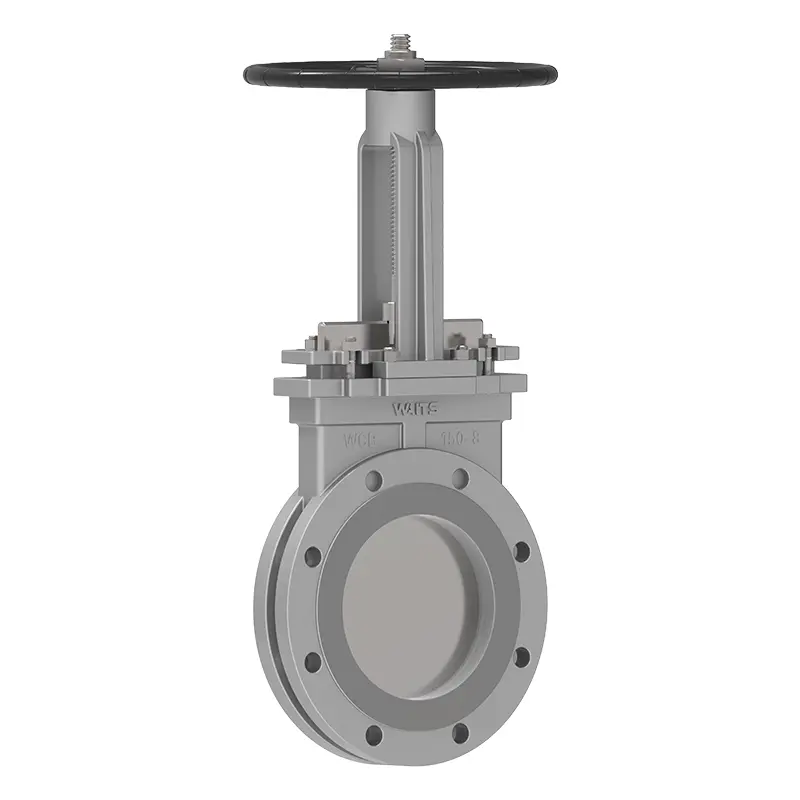

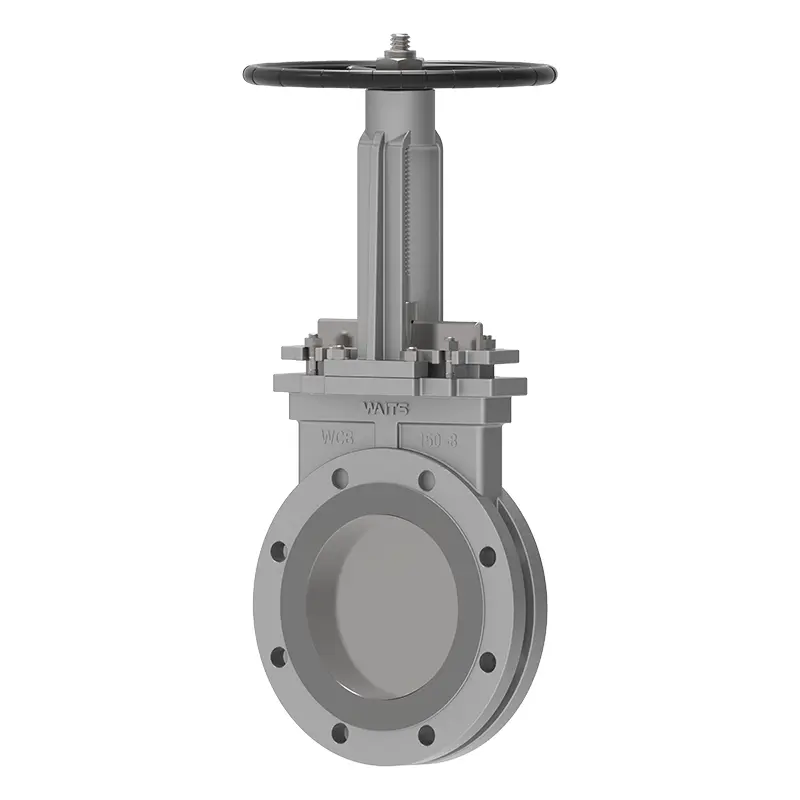

Κυκλική βαλβίδα πύλης μαχαιριού‌‌

Waits Η κυκλική βαλβίδα πύλης μαχαιριών της Valve έχει σχεδιαστεί για βιομηχανικά συστήματα σωληνώσεων και η μοναδική στρογγυλή πύλη της παρέχει αξιόπιστο κλείσιμο και έλεγχο ομαλής ροής. Χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες, ειδικά σε περιοχές που απαιτούν υψηλή σφράγιση και χαμηλή συντήρηση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Waits Valve υψηλής ποιότητας κυκλική βαλβίδα πύλης μαχαιριών είναι κατάλληλη για εφαρμογές ανακύκλωσης, με μια πλήρως στρογγυλή διαδρομή ροής χωρίς αυλακώσεις ή κοιλότητες για την πρόληψη της συσσώρευσης των μέσων και της φράσης, όπως ο συλλέκτης σκουπιδιών ή ο συλλέκτης θραύσης ενός καθαρισμού υψηλής πυκνότητας (HDC) ή ως έξοδος σιλό για στερεά υλικά. Είναι ιδιαίτερα κατάλληλο για εφαρμογές ελέγχου υγρών που περιλαμβάνουν σωματίδια, ίνες ή ουλές. Ορισμένα μοντέλα είναι εξοπλισμένα με ανθεκτικό στη φθορά ή ξύστρα στην είσοδο για να χειριστούν καλύτερα τα πολύ λειαντικά μέσα. Το σώμα της βαλβίδας δύο τεμαχίων έχει μια στρογγυλή είσοδο και μια τετραγωνική έξοδο (μεγαλύτερη από την είσοδο) για να αποτρέψει αποτελεσματικά την φράση των μέσων.

Πρότυπα εφαρμογής Κυκλική βαλβίδα πύλης μαχαιριού‌‌
Πρότυπα σχεδιασμού	API600, DIN3352, EN1074
Πρότυπο φλάντζας	ASME B16.5, ASME B16.47-A/B, EN1092-1/2
Σύνδεση	RF, FF, RTJ
Αποδοχή δοκιμής	Πυρκαγιά 598 EN12266
Μήκος δομής	API6D/ASME B16.10/EN558
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34
Δοκιμή πυρκαγιάς	BS 6755‌
Πρότυπο χαμηλής διαρροής	API 622
Αντιαλικευμένος σχεδιασμός	MSS-SP-81‌
Βαλβίδα πύλης κύκλου μαχαιριών εφαρμογής‌‌
Μέγεθος	‌DN50 ~ DN1000
Κλίμακα πίεσης	Pn1.0;
Κλίμακα θερμοκρασίας	-20 ℃ 425 ℃‌
Εφαρμογή	Εκκένωση τέφρας, επεξεργασία βιομηχανικών λυμάτων, μεταφορά χαρτιών και μεταφοράς πολτών, σύστημα εκφόρτισης σκωρίας υψηλής θερμοκρασίας
Λειτουργία μονάδας δίσκου	Εγχειρίδιο υποστήριξης, ηλεκτρικό, πνευματικό, υδραυλικό κ.λπ.
Κάλυμμα σώματος βαλβίδας/βαλβίδας	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Πύλη	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Επιφάνεια σφράγισης	Καουτσούκ, PTFE, SEAP SEAL SEAPLEST, CARBIDE
Βαλβίδα	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ράβδος	Εύκαμπτο γραφίτη, συσκευασία γραφίτη, πολυτετραφθοροαιθυλενίου ...

Χαρακτηριστικά:

1. Σώμα βαλβίδας:

Η βαλβίδα πύλης κυκλικού μαχαιριού διαθέτει σχεδιασμό νύχι στο κάτω μέρος της θύρας βαλβίδας για να συγκρατήσει την πύλη και όχι ένα αυλάκι, εξαλείφοντας την πιθανή φράση όταν η βαλβίδα είναι κλειστή.

2 Πύλη:

Το πάχος της πύλης μπορεί να αυξηθεί για να αντέξει υψηλότερες πιέσεις.

Και οι δύο πλευρές της επιφάνειας της πύλης είναι γυαλισμένες για να μειώσουν τη φράση.

3. Καθίσματα:

Ο συγκρατητής του καθίσματος καλύπτει την πλευρά του καθίσματος για να αποτρέψει την πλύση του καθίσματος από άμεση ροή νερού.

Το κάθισμα προφόρτισης είναι ρυθμιζόμενο για να καλύψει διαφορετικά επίπεδα σφράγισης και να αντισταθμίσει την κανονική φθορά του καθίσματος.
