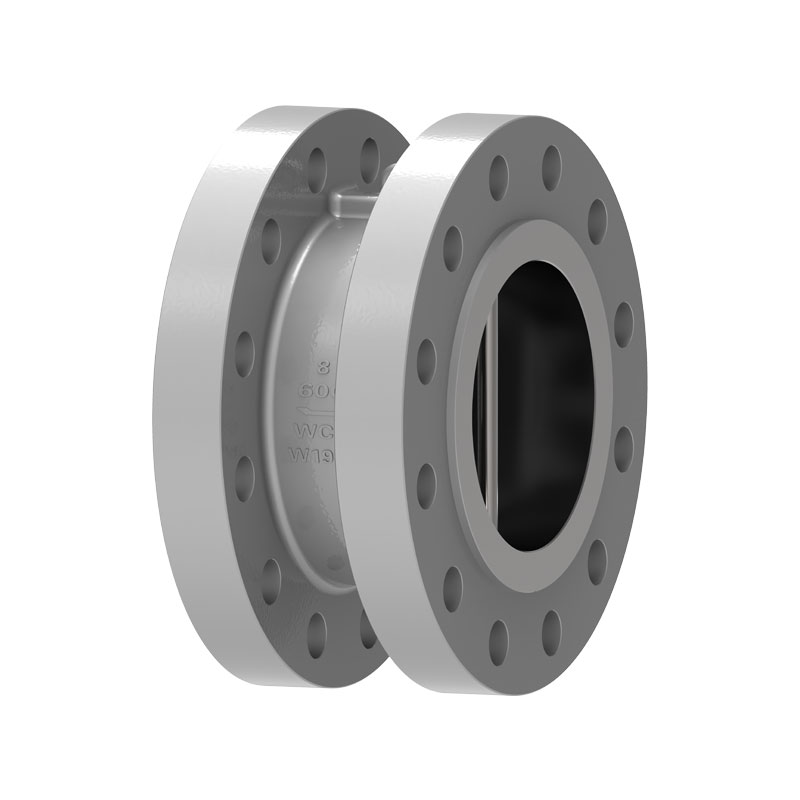

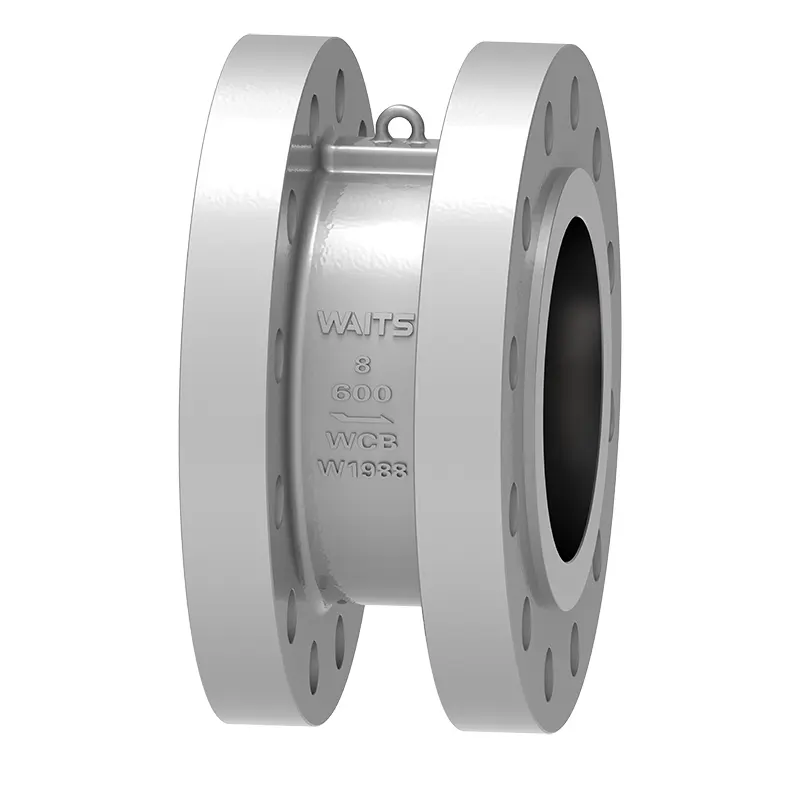

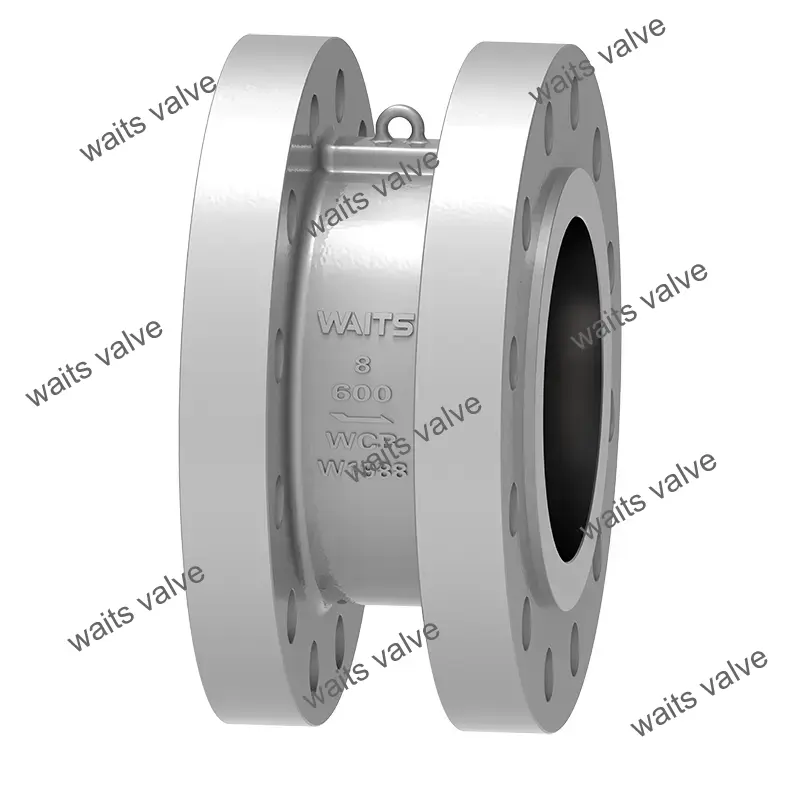

Βαλβίδα ελέγχου διπλής πλάκας

Ως επαγγελματίας κατασκευαστής βαλβίδων, η Waits μπορεί να υποστηρίξει την παραγωγή προσαρμοσμένων βαλβίδων αντεπιστροφής διπλής πλάκας για να καλύψει καλύτερα τις ανάγκες διαφορετικών πελατών. Όσον αφορά τη στεγανοποίηση, αυτή η βαλβίδα ελέγχου μπορεί να είναι σε διάφορες μορφές όπως καουτσούκ, PTFE και σώμα. Η προσαρμογή μπορεί να πληροί διαφορετικά πρότυπα όπως API/DIN/JIS σύμφωνα με τις ανάγκες των πελατών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η πλάκα πεταλούδας της βαλβίδας αντεπιστροφής διπλής πλάκας είναι δύο ημικύκλια και ο δίσκος βαλβίδας με ελατήριο αναρτάται στον κεντρικό κατακόρυφο πείρο. Όταν ανοίγει η βαλβίδα, η συνδυασμένη δύναμη του ρευστού βρίσκεται στο κέντρο της επιφάνειας στεγανοποίησης του δίσκου της βαλβίδας και το σημείο δράσης της δύναμης στήριξης του ελατηρίου βρίσκεται στο κέντρο της επιφάνειας του δίσκου της βαλβίδας, έτσι ώστε η ρίζα της βαλβίδας Ο δίσκος ανοίγει πρώτος, αποφεύγοντας έτσι τη φθορά της επιφάνειας στεγανοποίησης που συμβαίνει όταν ανοίγει ο δίσκος βαλβίδας της παλιάς συμβατικής βαλβίδας και βελτιώνοντας αποτελεσματικά την ανθεκτικότητα.
Όταν ο ρυθμός ροής επιβραδύνεται, υπό τη δράση της δύναμης αντίδρασης του ελατηρίου στρέψης, ο δίσκος της βαλβίδας πλησιάζει σταδιακά την έδρα της βαλβίδας και η βαλβίδα ελέγχου διπλής πλάκας εισέρχεται στο στάδιο αργού κλεισίματος. Όταν το ρευστό ρέει προς τα πίσω, η συνδυασμένη δράση της δύναμης του δίσκου βαλβίδας και της δύναμης αντίδρασης του ελατηρίου στρέψης αυξάνει το κλείσιμο του δίσκου της βαλβίδας αντίστοιχα, μπαίνοντας στο στάδιο γρήγορου κλεισίματος. Αυτό μειώνει αποτελεσματικά την πρόσκρουση του σφυριού νερού και μειώνει τις βλάβες του σφυριού νερού. Κατά το κλείσιμο, η δράση του σημείου δύναμης ελατηρίου αναγκάζει το επάνω μέρος του δίσκου της βαλβίδας να κλείσει πρώτα, αποτρέποντας το δάγκωμα της ρίζας του δίσκου της βαλβίδας.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	API594, API6D, ASME B16.34
Πρότυπα φλάντζας	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Μέθοδοι σύνδεσης	Τύπος γκοφρέτας, Τύπος φλάντζας, Τύπος ωτίδας,
Δοκιμή και αποδοχή	API598, API 6D,
Δομικό μήκος	API594, API6D, DIN3202
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34, DIN2401
Αντιδιαβρωτικός σχεδιασμός	NACE MR 0103, NACE MR 0175.ISO15156

Εφαρμογή

Μέγεθος	NPS 2"~ NPS 60" DN50 ~ DN1500
Εύρος πίεσης	CL150 ~CL2500 PN10~ PN420
Εύρος θερμοκρασίας	；-196°C ~ +600°C
Εύρος εφαρμογής	Είναι κατάλληλο για διάφορα μέσα όπως νερό, ατμέλαιο, νιτρικό οξύ, οξικό οξύ, ισχυρά οξειδωτικά μέσα κ.λπ.
Σώμα βαλβίδας	Σφυρηλάτες: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Χύτευση: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Πλάκα βαλβίδας	Σφυρηλάτες: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Χύτευση: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Έδρα βαλβίδας	Υλικό αμαξώματος, 13CR, ανοξείδωτο ατσάλι 304/316, μονέλ, καρβίδιο με τσιμέντο, κράμα 20, κράμα χαλκού κ.λπ.
Στέλεχος βαλβίδας	A182 F6a, 17-4PH, F304 F316, F51, ...

Χαρακτηριστικά απόδοσης

1. Η βαλβίδα ελέγχου διπλής πλάκας αποτελείται από σώμα βαλβίδων, δίσκο βαλβίδων, άξονα και ελατήριο βαλβίδων, κ.λπ. Υιοθετεί τη σύνδεση τύπου σφιγκτήρα και τη συμπαγή δομή.
2. Η πλάκα πεταλούδας είναι δύο ημικύκλια και το ελατήριο χρησιμοποιείται για αναγκαστική επαναφορά. Η επιφάνεια στεγανοποίησης μπορεί να συγκολληθεί με ανθεκτικό στη φθορά υλικό ή να επενδυθεί με καουτσούκ. Διαθέτει μεγάλο εύρος χρήσης και αξιόπιστη στεγανοποίηση.
3. Η διαδρομή κλεισίματος του δίσκου της βαλβίδας είναι σύντομη και έχει ελατήριο, με γρήγορη ταχύτητα κλεισίματος, η οποία μπορεί να μειώσει το φαινόμενο της σφύρας νερού.
4. Είναι κατάλληλο για περιπτώσεις με περιορισμένο χώρο εγκατάστασης και μπορεί να χρησιμοποιηθεί για οριζόντιους ή κάθετους αγωγούς.
5. Μπορεί να εφαρμοστεί σε διάφορα μέσα όπως νερό, ατμέλαιο, νιτρικό οξύ, οξικό οξύ, ισχυρό οξειδωτικό μέσο κ.λπ.
