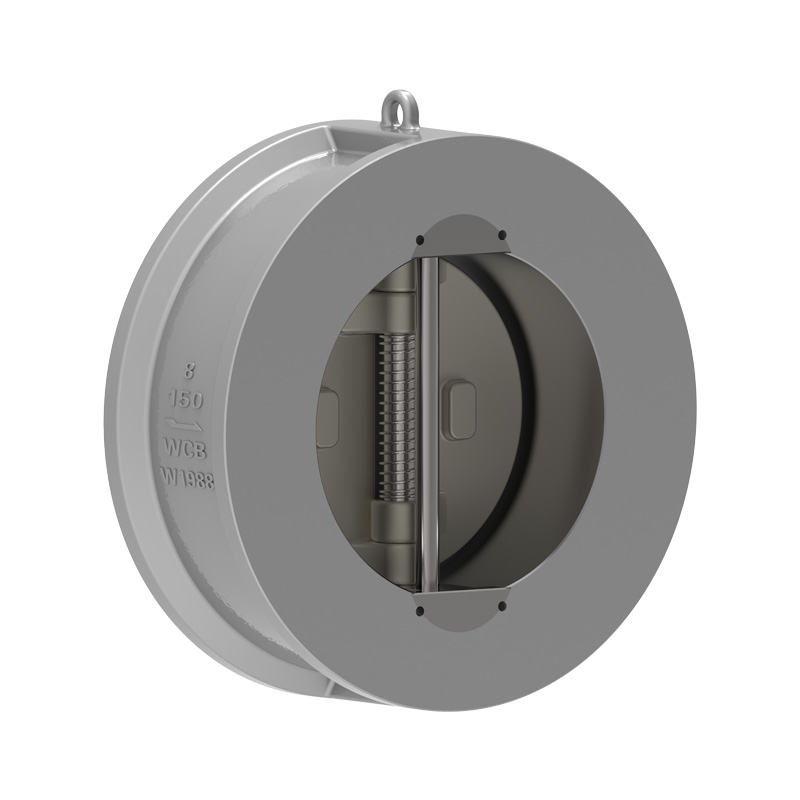

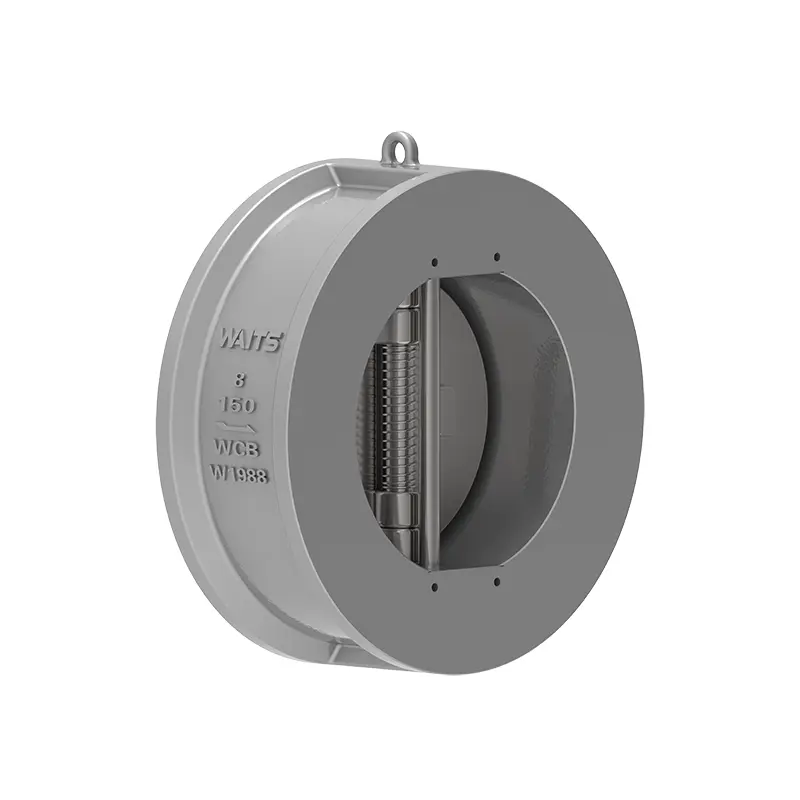

Βαλβίδα ελέγχου διπλής πλάκας μαλακής σφράγισης

Μπορείτε να είστε σίγουροι για να επιλέξετε τη βαλβίδα αντεπιστροφής διπλής πλάκας μαλακής σφράγισης που κατασκευάζεται από την Waits. Ως προμηθευτής βαλβίδων με πλήρη γραμμή παραγωγής, τα προϊόντα μας είναι εξαιρετικά προσαρμόσιμα. Όσον αφορά τη στεγανοποίηση, μπορούμε να έχουμε μια ποικιλία μορφών σφράγισης όπως NBR, EPDM, Hypalon, FKM κ.λπ., οι οποίες μπορούν να προσαρμοστούν σύμφωνα με τις ανάγκες σας και να πληρούν διαφορετικά πρότυπα όπως API/DIN/JIS.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η πλάκα πεταλούδας της βαλβίδας αντεπιστροφής διπλής πλάκας μαλακής σφράγισης είναι δύο ημικύκλια, με έναν δίσκο με ελατήριο αναρτημένο σε έναν κεντρικό κάθετο πείρο.
Όταν η βαλβίδα ανοίγει, η συνδυασμένη δύναμη του ρευστού βρίσκεται στο κέντρο της επιφάνειας σφράγισης του δίσκου και το σημείο δράσης της δύναμης στήριξης του ελατηρίου που λειτουργεί ως αντίδραση βρίσκεται στο κέντρο της επιφάνειας του δίσκου, έτσι ώστε η Η ρίζα του δίσκου ανοίγει πρώτα. Αυτό αποφεύγει τη φθορά της επιφάνειας στεγανοποίησης που συμβαίνει όταν ανοίγει ο δίσκος στην παλιά συμβατική βαλβίδα και αυξάνει την ανθεκτικότητα της στεγανοποίησης της βαλβίδας.
Όταν ο ρυθμός ροής επιβραδύνεται, υπό την επίδραση της δύναμης αντίδρασης του ελατηρίου στρέψης, ο δίσκος πλησιάζει σταδιακά την έδρα της βαλβίδας και εισέρχεται στο στάδιο αργού κλεισίματος της βαλβίδας. Όταν το ρευστό ρέει πίσω, η δύναμή του στον δίσκο και η δύναμη αντίδρασης του ελατηρίου στρέψης θα συνεργαστούν και το κλείσιμο του δίσκου θα αυξηθεί ανάλογα, μπαίνοντας στο στάδιο γρήγορου κλεισίματος. Ο σκοπός αυτού του σχεδιασμού είναι να μειώσει το φαινόμενο του υδραυλικού σφυριού, να μειώσει τη βλάβη του σφυριού νερού και να παρατείνει καλύτερα τη διάρκεια ζωής. Κατά το κλείσιμο, το σημείο δύναμης του ελατηρίου αναγκάζει το επάνω μέρος του δίσκου να κλείσει πρώτα, αποτρέποντας το δάγκωμα της ρίζας και βελτιώνοντας την ανθεκτικότητα της επιφάνειας στεγανοποίησης της βαλβίδας.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	API594, API6D, ASME B16.34
Πρότυπα φλάντζας	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Μέθοδοι σύνδεσης	Τύπος γκοφρέτας, Τύπος φλάντζας, Τύπος ωτίδας,
Δοκιμή και αποδοχή	API598, API 6D,
Δομικό μήκος	API594, API6D, DIN3202
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34

Εφαρμογή

Μέγεθος	NPS 2"~ NPS 60" DN50 ~ DN1500
Εύρος πίεσης	CL125 ~CL150 PN10~ PN16
Εύρος θερμοκρασίας	；-20-150
Εύρος εφαρμογής	Είναι κατάλληλο για διάφορα μέσα όπως νερό, ατμέλαιο, νιτρικό οξύ, οξικό οξύ, ισχυρά οξειδωτικά μέσα κ.λπ.
Σώμα βαλβίδας	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，
Πλάκα βαλβίδας	Χύτευση: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Έδρα βαλβίδας	NBR, EPDM, FKM...
Στέλεχος βαλβίδας	A182 F6a, 17-4PH, F304 F316, F51, ...

Χαρακτηριστικά απόδοσης

1. Τα εξαρτήματα της βαλβίδας ελέγχου διπλής πλάκας μαλακής σφράγισης περιλαμβάνουν το σώμα βαλβίδας, το δίσκο βαλβίδας, τον άξονα βαλβίδας, το ελατήριο και άλλα μέρη, τα οποία συνδέονται με τύπο σύσφιξης και έχουν συμπαγή δομή.
2. Η πλάκα πεταλούδας της βαλβίδας είναι κατασκευασμένη από δύο ημικύκλια και αναγκάζεται να επιστρέψει από ένα ελατήριο. Η επιφάνεια στεγανοποίησης μπορεί να είναι κατασκευασμένη από ανθεκτικό στη φθορά υλικό που επικαλύπτεται στο σώμα ή με επένδυση από καουτσούκ. Έχει μεγάλη γκάμα χρήσεων και αξιόπιστη στεγανοποίηση.
3. Ο δίσκος της βαλβίδας έχει σύντομη διαδρομή κλεισίματος και είναι ελατηριωτός, με ευαίσθητη δράση και γρήγορη ταχύτητα κλεισίματος, που μειώνει σημαντικά το σφυρί νερού.
4. Επειδή η βαλβίδα αντεπιστροφής διπλής πλάκας μαλακής σφράγισης έχει συμπαγή δομή, μικρό μέγεθος, μικρό βάρος και εύκολη εγκατάσταση, είναι κατάλληλη για χρήση σε περιπτώσεις όπου ο χώρος εγκατάστασης είναι περιορισμένος. Μπορεί να χρησιμοποιηθεί σε οριζόντιους ή κάθετους σωλήνες.
5. Εφαρμόζεται σε νερό, λάδι ατμού, νιτρικό οξύ, οξικό οξύ, ισχυρά οξειδωτικά μέσα και άλλα μέσα.
