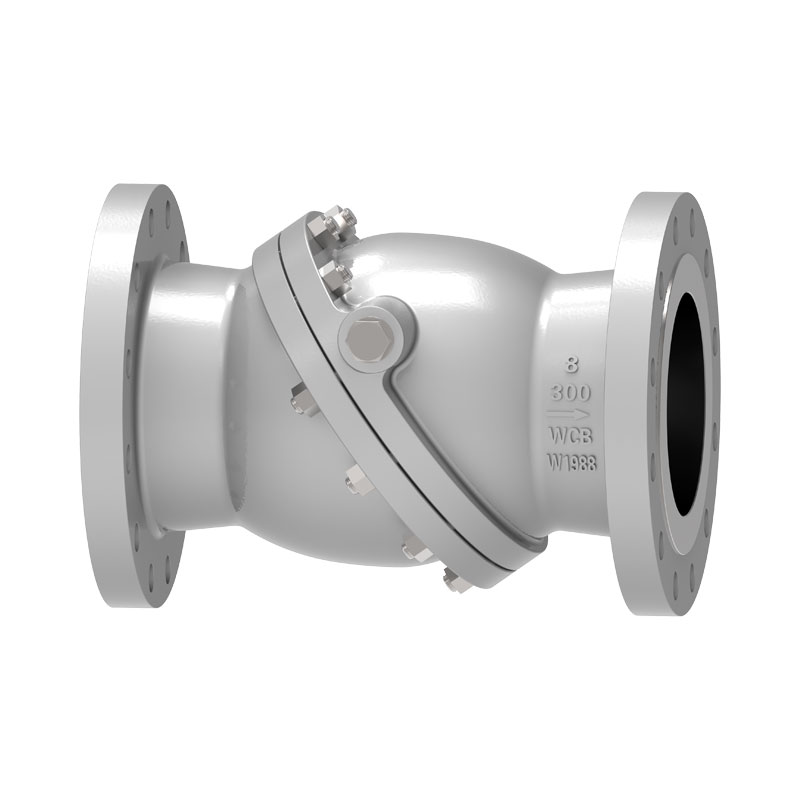

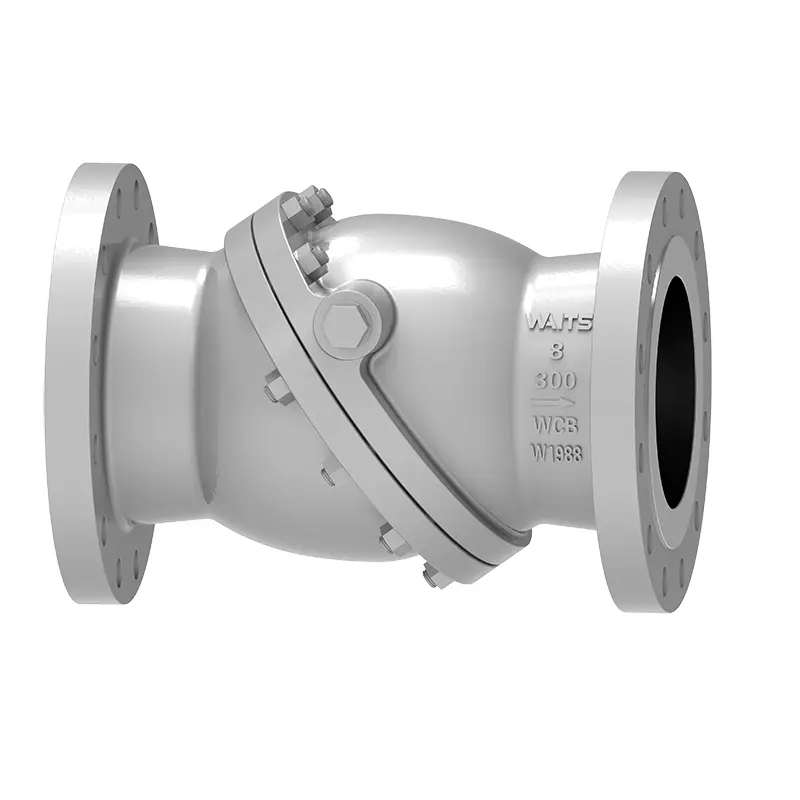

Βαλβίδα ελέγχου κεκλιμένου δίσκου

Η βαλβίδα ελέγχου με κλίση είναι ένα υψηλής ποιότητας και ανθεκτικό προϊόν της Waits Valve. Ως επαγγελματίας κατασκευαστής βαλβίδων, η τεχνολογία και ο εξοπλισμός παραγωγής μας συμβαδίζουν με το προηγμένο επίπεδο της βιομηχανίας σε πραγματικό χρόνο. Μετά την ενημέρωση και την πλήρη επιθεώρηση, το προϊόν μπορεί να κλείσει γρήγορα και ο δίσκος της βαλβίδας μπορεί να φτάσει γρήγορα στη θέση έδρασης της βαλβίδας, ελαχιστοποιώντας το φαινόμενο πρόσκρουσης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η βαλβίδα αντεπιστροφής με κεκλιμένο δίσκο είναι μια βαλβίδα αντεπιστροφής χωρίς κρούση. Το κύριο πλεονέκτημά του είναι να ξεπερνά την κρούση και το σφυρί νερού που προκαλείται από την περιστροφή της βαλβίδας αντεπιστροφής και την ανύψωση της βαλβίδας αντεπιστροφής και να συνειδητοποιεί τη λειτουργία χωρίς κρούση.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	BS1868,API6D,API594
Πρότυπα φλάντζας	ASME B16.5, ASME B16.25,
Μέθοδοι σύνδεσης	RF.RTJ.BW
Δοκιμή και αποδοχή	API598, API 6D
Δομικό μήκος	API6D/ASME B16.10,
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34,
Αντιδιαβρωτικός σχεδιασμός	NACE MR 0103, NACE MR 0175.ISO15156

Εφαρμογή

Μέγεθος	NPS 2"~ NPS 36" DN50 ~ DN900
Εύρος πίεσης	CL150 ~CL600 PN10~ PN100
Εύρος θερμοκρασίας	;-29°C~+545°C
Εύρος εφαρμογής	Είναι κατάλληλο για διάφορα μέσα όπως νερό, ατμέλαιο, νιτρικό οξύ, οξικό οξύ, ισχυρά οξειδωτικά μέσα κ.λπ.
Σώμα βαλβίδας	Σφυρηλάτες: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Χύτευση: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Πλάκα βαλβίδας	Σφυρηλάτες: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Χύτευση: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Έδρα βαλβίδας	Υλικό αμαξώματος, 13CR, ανοξείδωτο ατσάλι 304/316, μονέλ, καρβίδιο με τσιμέντο, κράμα 20, κράμα χαλκού κ.λπ.
Στέλεχος βαλβίδας	A182 F6a, 17-4PH, F304 F316, F51, ...

Χαρακτηριστικά απόδοσης

Η βαλβίδα ελέγχου με κλίση δίσκου χρησιμοποιεί διπλούς έκκεντρους δίσκους στο σχεδιασμό και την κατασκευή και η έδρα της βαλβίδας είναι μια ελαφρώς ελαστική μεταλλική έδρα βαλβίδας, η οποία μπορεί να εξασφαλίσει την απόδοση στεγανοποίησης της βαλβίδας κατά τη λειτουργία. Ο δίσκος πεταλούδας βοηθά στο γρήγορο άνοιγμα και έχει ισχυρή αντοχή, επεκτείνοντας αποτελεσματικά τη διάρκεια ζωής, εξοικονομώντας κόστος συντήρησης και αντικατάστασης και έχει χαμηλή αντίσταση ροής και εξαιρετική απόδοση.
