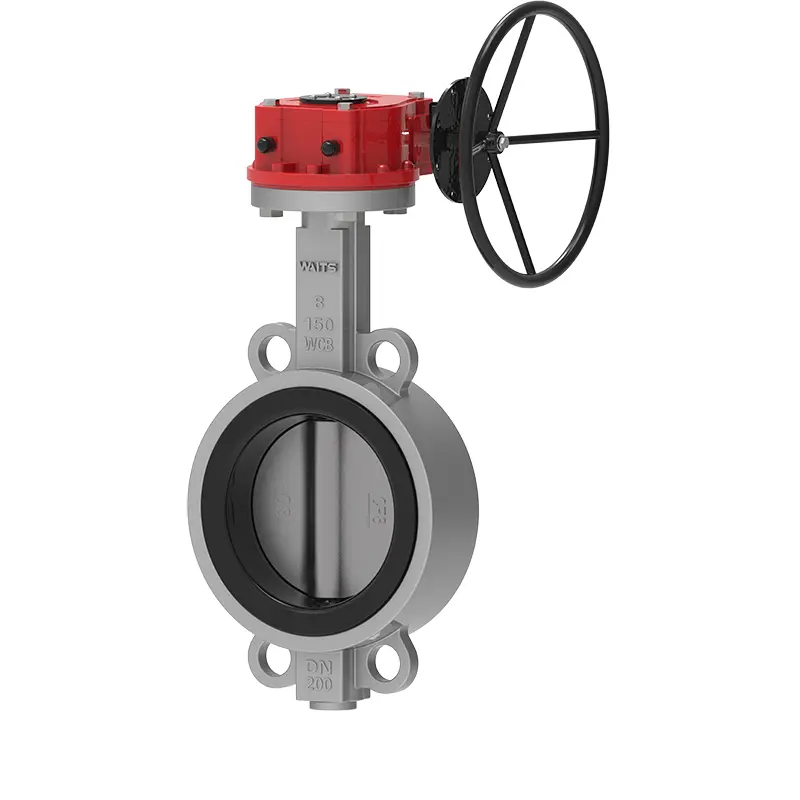

Μαλακή καθιστή βαλβίδα πεταλούδας γκοφρέτας

Η Waits είναι ένας μεγάλος κατασκευαστής και προμηθευτής βαλβίδων που μπορεί να σας παρέχει βαλβίδα πεταλούδας με μαλακή έδραση. Αυτή η βαλβίδα χρησιμοποιεί ελαστική έδρα βαλβίδας, κατά προτίμηση φυσικό καουτσούκ υψηλής ποιότητας, η οποία μπορεί να φτάσει σε πιστοποίηση ποιότητας τροφίμων. Έχει εξαιρετική εφαρμογή στο εργοστάσιο παραγωγής γάλακτος της Νέας Ζηλανδίας και στο εργοστάσιο αφαλάτωσης του Ισραήλ.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η βαλβίδα πεταλούδας με μαλακή έδραση της Witts έχει τα ακόλουθα σχέδια κατά τη διάρκεια του σχεδιασμού και της παραγωγής και έχει βελτιωθεί ως προς την απόδοση:
1-Λάστιχο έδρας βαλβίδας υψηλής ελαστικότητας
Η περιεκτικότητα σε καουτσούκ της έδρας της βαλβίδας EPDM είναι 50% και έχει δοκιμαστεί για περισσότερες από 10.000 φορές σε δοκιμές προσομοίωσης ανοίγματος και κλεισίματος χωρίς διαρροή.
Shore A σκληρότητα/βαθμός 72 ±3.200% εφελκυστική τάση/Mpa≥6, αντοχή εφελκυσμού Mpa≥15, επιμήκυνση στη θραύση/%≥350, μόνιμη παραμόρφωση στη θραύση/%≦10, αντοχή σε σχίσιμο/KN.m-1≥35, μόνιμη παραμόρφωση συμπίεσης (70℃*22h, ρυθμός συμπίεσης 25%)/%≦20.
Σε σύγκριση με την έδρα βαλβίδας στενής άκρης, η έδρα βαλβίδας ευρείας ακμής έχει ευρύτερη επιφάνεια επαφής με τη φλάντζα του αγωγού, με διάμετρο περίπου 20 mm και καλύτερη απόδοση στεγανοποίησης εγκατάστασης.
2-Η πλάκα πεταλούδας και ο άξονας της βαλβίδας συνδέονται χωρίς πείρους, γεγονός που μπορεί να αποφύγει εντελώς τη διαρροή και τη διάβρωση που προκαλούνται από την τοποθέτηση των ακίδων. Ο άξονας της βαλβίδας είναι εύκολο να αποσυναρμολογηθεί, κάτι που είναι βολικό για την αντικατάσταση της έδρας της βαλβίδας.
3-Το σώμα της βαλβίδας είναι εξοπλισμένο με μια αντι-πτητική συσκευή, η οποία είναι καλύτερη και ασφαλέστερη για χρήση στον αγωγό.

Πρότυπα Εφαρμογής

Πρότυπο σχεδίασης	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Τελικό Πρότυπο	Πρότυπα εφαρμογής ANSI B16.1 CL. 125LB και B16,5 CL. 150 LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 και PN16 AS 2129 Πίνακας Δ και Ε BS 10 Πίνακας Δ και Ε MSS SP44 CL. 150 LB AWWA C207 150LB ISO 2531 PN6, PN10 και PN16 ISO 7005 PN6, PN10 και PN16
Επιθεώρηση & Δοκιμή	API 598 ISO 5208 EN 12266
Αντικρυνώς	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Πάνω φλάντζα	ISO 5211

Εφαρμογή

Θερμοκρασία λειτουργίας	-45℃~+150℃
ΜΕΓΕΘΟΣ	2"-32" DN50-DN800 34"-80"DN850-DN2000
Πίεση εργασίας / CWP	16 BAR 10BAR
Κέλυφος	24 BAR 15 BAR
Σφραγίδα	18 BAR 10BAR
Δοκιμή αέρα	6 BAR 6BAR
Λειτουργικό Περιβάλλον	Σύστημα έρματος και υδροσυλλεκτών Χημική επεξεργασία Εγκαταστάσεις αφαλάτωσης, Γεωτρύπανα, Πόσιμο νερό Ξηρά σκόνη, Τρόφιμα και ποτά, Εγκαταστάσεις αερίου Βιομηχανία εξόρυξης HAVC, Βιομηχανία χαρτιού, Χειρισμός άμμου, Θαλασσινό νερό, Βιομηχανία ζάχαρης Θερμοτεχνική επεξεργασία νερού Λυμάτων
Μέθοδος οδήγησης	Χειροκίνητος μοχλός Worm Gear Electric Pneumatic
ΣΩΜΑ	Χυτοσίδηρος Εόλκιμος Σίδηρος Ανθρακούχο Χάλυβας Ανοξείδωτος χάλυβας AL-Bronze
ΔΙΣΚΟΣ	Χυτοσίδηρος Εόλκιμος Σίδηρος Ανθρακούχο Χάλυβας Ανοξείδωτος χάλυβας AL-Bronze
ΣΤΕΛΕΧΟΣ	2CR13 F304 F316 F51 F53 Monel K500
ΚΑΘΙΣΜΑ	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Φυσικό καουτσούκ

Χαρακτηριστικά απόδοσης

1. Η βαλβίδα πεταλούδας με μαλακή έδραση είναι μικρή σε μέγεθος, ελαφριά σε βάρος, εύκολη αποσυναρμολόγηση και επισκευή.
2. Η δομή είναι απλή και συμπαγής, με ταχύτητα ανοίγματος και κλεισίματος λειτουργίας 90.
3. Η ροπή εργασίας είναι μικρή, εξοικονομεί εργασία και ελαφριά.
4. Όσον αφορά την απόδοση στεγανοποίησης, η διαρροή δοκιμής αερίου είναι μηδενική, η οποία είναι πολύ εγγυημένη.
5. Διαφορετικά υλικά εξαρτημάτων μπορούν να επιλεγούν και να εφαρμοστούν σε διάφορα μέσα.
6. Τα χαρακτηριστικά ροής τείνουν να είναι γραμμικά και η απόδοση προσαρμογής είναι καλή.
7. Ο αριθμός των δοκιμών ανοίγματος και κλεισίματος μπορεί να φτάσει δεκάδες χιλιάδες φορές και η διάρκεια ζωής είναι μεγάλη.
