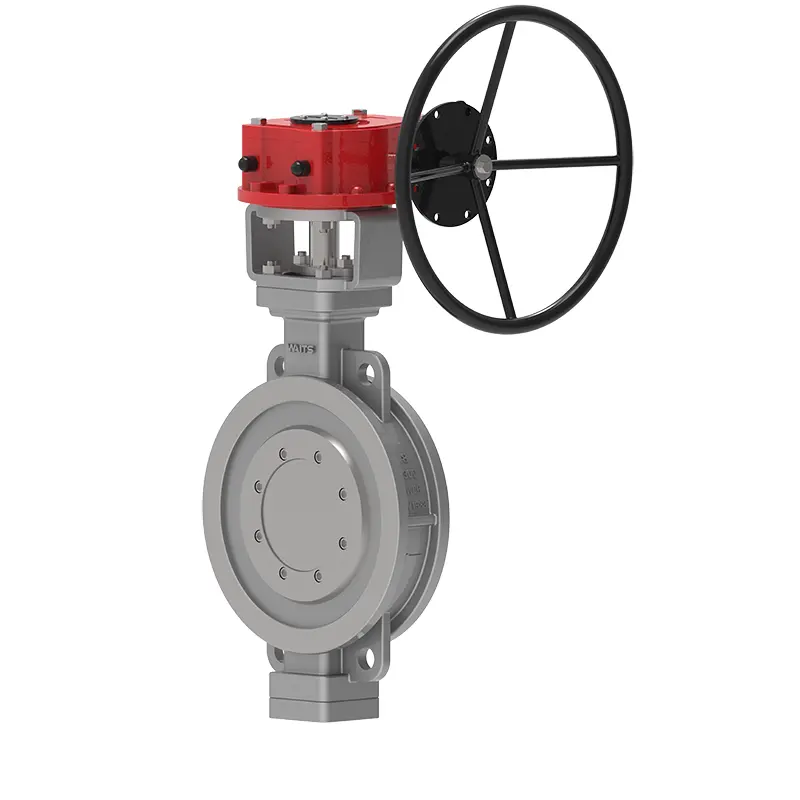

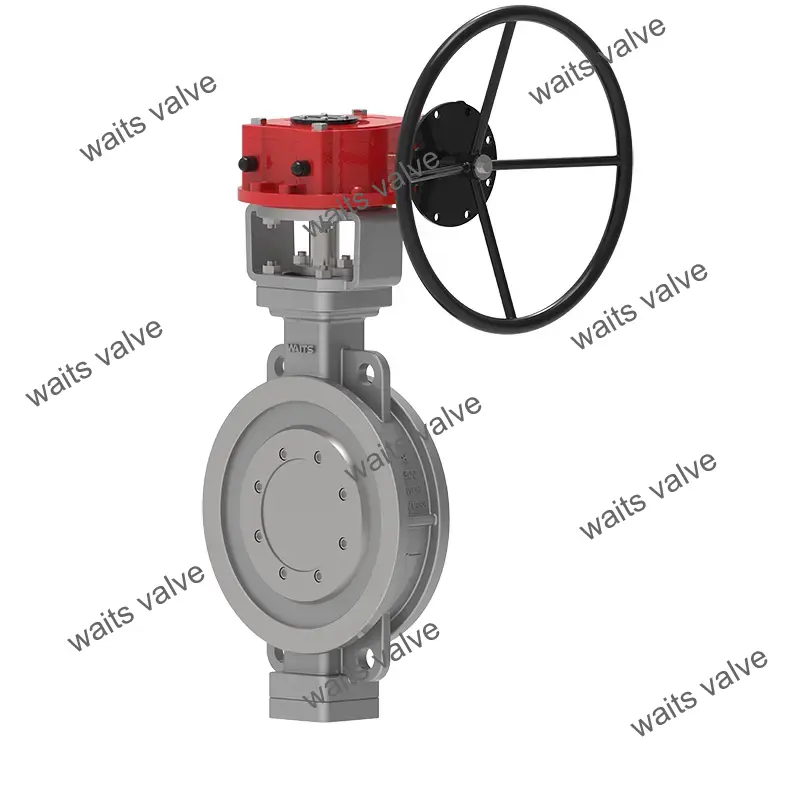

Τριπλό εκκεντρικό μέταλλο καθισμένο πεταλούδα βαλβίδα πεταλούδας

Ως επαγγελματίας προμηθευτής βαλβίδων, το Waits έχει τη δική του βάση παραγωγής και μπορεί να σας προσφέρει τριπλή εκκεντρική μεταλλική βαλβίδα πεταλούδας. Η δομή του υιοθετεί τον τρισδιάστατο σχεδιασμό εκκεντρικής αρχής και το κάθισμα της βαλβίδας είναι μια δομή πολλαπλών επιπέδων συμβατή με σκληρές και μαλακές σφραγίδες ή πλήρη δομή σφράγισης μετάλλων, η οποία έχει καλή ανοχή σε υψηλότερες θερμοκρασίες και πιέσεις.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η βαλβίδα πεταλούδας πεταλούδας τριπλής έκκεντρου μεταλλικού καθιστικού είναι μια βαλβίδα πεταλούδας μακράς διάρκειας ζωής, εξοικονόμηση ενέργειας, που αναπτύχθηκε πρόσφατα από την Waits. Αποτελείται από σώμα βαλβίδων, πλάκα πεταλούδας, δακτύλιο στεγανοποίησης, μηχανισμό μετάδοσης και άλλα κύρια εξαρτήματα. Η δομή του υιοθετεί δισδιάστατη ή τρισδιάστατη εκκεντρική αρχική σχεδίαση, ελαστική σφραγίδα ή σκληρή και μαλακή τεχνολογία επεξεργασίας με πολλαπλών επιπέδων, η οποία μειώνει τη ροπή της βαλβίδας πεταλούδας κατά τη διάρκεια της λειτουργίας, επιτυγχάνοντας την επίδραση της εξοικονόμησης εργασίας και της εξοικονόμησης ενέργειας. Ταυτόχρονα, εξασφαλίζει τη συνολική αξιοπιστία της βαλβίδας πεταλούδας όσον αφορά την αντίσταση στη διάβρωση, την αντοχή σε υψηλή θερμοκρασία και την αντοχή στη φθορά.

Πρότυπα υλοποίησης

Πρότυπο σχεδιασμού	API 609, EN 593, GOST
Πρότυπα φλάντζας	ASME B 16.5, ASME B16.47, στο
Τελική σύνδεση	RF, BW, RTJ, κ.λπ.
Επιθεώρηση και δοκιμή	API 598, EN 12266-1, GOST
Αντικρυνώς	API 609, EN 558, ASME B16.10, GOST
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	3 "-120", DN80-DN3000
Βαθμολογία πίεσης	Κατηγορία 150-1500, PN16-PN250
Θερμοκρασία λειτουργίας	Μαλακό κάθισμα: -29 ~ 200 ℃, μεταλλικό κάθισμα: -29 ~ 600 ℃
Εύρος εφαρμογής	Το νερό της βρύσης, τα λύματα, η κατασκευή, το πετρέλαιο, η χημική βιομηχανία, τα τρόφιμα, η ιατρική, η κλωστοϋφαντουργία, η ηλεκτρική ενέργεια, η ναυπηγική βιομηχανία, η μεταλλουργία, το ενεργειακό σύστημα κ.λπ.
Χειριστής	Μοχλός, εργαλεία, ηλεκτρικό, πνευματικό κ.λπ.
Υλικό σώματος	Χάλυβα άνθρακα, ανοξείδωτο χάλυβα, ανοξείδωτο χάλυβα διπλής όψης, χάλυβα από κράμα, μονή, χάλκινο al, κλπ.
Βαλβίδα	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Κάθισμα βαλβίδας	13CR/SS304/SS316/+γραφίτες+PTFE+STL
Βαλβίδα	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Παξιμάδι βαλβίδας	Κράμα χαλκού
Συσκευασία	Εύκαμπτο γραφίτη, συσκευασία γραφίτη, πολυτετραφθοροαιθυλενίου ...

Χαρακτηριστικά απόδοσης

1. Η βαλβίδα πεταλούδας με τριπλή εκκεντρική μέταλλο έχει μοναδική δομή, μικρό μέγεθος και ελαφρύ βάρος, ευέλικτη λειτουργία, εξοικονόμηση εργασίας και βολική.
2. Αξιόπιστη σφράγιση, μπορεί να πληροί διάφορα πρότυπα.
3. Χαρακτηριστικά καλής ροής και ρυθμιζόμενη λειτουργία.
4. Υιοθετώντας την εκκεντρική αρχή, η επιφάνεια σφράγισης είναι κοντά σε μηδενική φθορά, η οποία παρατείνει τη διάρκεια ζωής της βαλβίδας.
5. Ευρεία γκάμα εφαρμογών, μπορεί να χρησιμοποιηθεί για νερό, ατμό, λάδι, αέρα και φυσικό αέριο και άλλα μέσα.
6, κατάλληλα για αγωγούς διαφορετικών θερμοκρασιών, βαθμών, διάβρωσης και άλλων συνθηκών εργασίας ·
7. Το τριπλό εκκεντρικό μεταλλικό κάθισμα πεταλούδα του σώματος της βαλβίδας και του καθίσματος βαλβίδας της βαλβίδας είναι συνδεδεμένα εξαρτήματα και το στρώμα επιφάνειας στεγανοποίησης του καθίσματος βαλβίδας είναι συγκολλημένη με ανθεκτικά στη θερμότητα και ανθεκτικά σε διάβρωση κράματα.
8. Τρεις εκκεντρότητες: Η κεντρική γραμμή του άξονα αποκλίνει από την κεντρική γραμμή της επιφάνειας σφράγισης, η κεντρική γραμμή του άξονα αποκλίνει ελαφρώς από την κεντρική γραμμή του αγωγού και η κεντρική γραμμή της επιφάνειας στεγανοποίησης του σώματος (λοξός κώνος) σχηματίζει μια γωνία με την κεντρική γραμμή του αγωγού.
9. Ο δακτύλιος στεγανοποίησης πολλαπλών στρώσεων είναι σταθερός στην πλάκα της βαλβίδας, η οποία έχει τα πλεονεκτήματα της αντοχής σε υψηλή θερμοκρασία, την εύκολη λειτουργία, χωρίς τριβή κατά το άνοιγμα και το κλείσιμο και η σφράγιση αντισταθμίζεται καθώς η ροπή του μηχανισμού μετάδοσης αυξάνεται κατά το κλείσιμο, η οποία βελτιώνει την απόδοση σφράγισης της βαλβίδας πεταλούδας και πλησιάζει τη διάρκεια ζωής.
10. Ο δακτύλιος σφράγισης πολλαπλών στρώσεων υιοθετεί μαλακά και σκληρά ελασματοποιημένα μεταλλικά φύλλα, τα οποία έχουν τα διπλά πλεονεκτήματα της σκληρής και μαλακής σφράγισης και έχουν μηδενική απόδοση στεγανοποίησης διαρροής ανεξάρτητα από τις συνθήκες χαμηλής και υψηλής θερμοκρασίας.

Triple Eccentric Metal Seated Wafer Butterfly Valve
