Μαλακό βαλβίδα πεταλούδας μαλακού καθιστικού πεταλούδας

Η βαλβίδα πεταλούδας μαλακής καθιστικής πεταλούδας είναι ένα από τα προϊόντα που περιμένει να προσφέρει στους πελάτες σε όλο τον κόσμο. Το κάθισμα της βαλβίδας από καουτσούκ είναι κατασκευασμένο από φυσικό καουτσούκ υψηλής ποιότητας που επιλέγεται προσεκτικά από τους επαγγελματίες μας και μπορεί να χρησιμοποιηθεί σε αγωγούς τροφίμων με αυτοπεποίθηση. Δεν έχουμε μόνο εξαιρετικές τιμές, αλλά και αξιόπιστη ποιότητα, καθώς και τέλειες προμήθειες και υπηρεσίες μετά την πώληση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ως επαγγελματίας κατασκευαστής βαλβίδων, ο Waits είναι έμπειρος και συμβαδίζει με τις εποχές. Η βαλβίδα πεταλούδας με μαλακό κάθισμα που σχεδιάστηκε από εμάς έχει τα ακόλουθα σημεία σχεδιασμού πυρήνα:
1. Υψηλή ελαστικότητα καθίσματος καθίσματος: Η περιεκτικότητα σε καουτσούκ του καθίσματος βαλβίδας EPDM είναι 50%. Χορίζουμε μεγάλη σημασία στην ποιότητα. Η βαλβίδα έχει προσομοιωθεί για περισσότερες από 10.000 φορές ανοίγματος και κλεισίματος για να εξασφαλιστεί διαρροή.
Οι ιδιότητες αναφοράς του καθίσματος της βαλβίδας είναι οι εξής: Shore A Hardness/βαθμός 72 ± 3, 200%εφελκυστική τάση/MPA≥6, αντοχή σε εφελκυσμό MPA≥15, επιμήκυνση σε διάλειμμα/%≥350, μόνιμη παραμόρφωση σε διάλειμμα/
Ταυτόχρονα, αυτό το κάθισμα βαλβίδας ευρείας άκρης με διάμετρο περίπου 20 mm έχει ευρύτερη επιφάνεια επαφής με τη φλάντζα του αγωγού από το κάθισμα της βαλβίδας στενής άκρης και έχει καλύτερη απόδοση σφράγισης εγκατάστασης.
2. Η πλάκα πεταλούδας και ο άξονας βαλβίδας συνδέονται χωρίς ακίδες για να αποφευχθεί η διαρροή και η διάβρωση που προκαλούνται από την εγκατάσταση ακίδων. Επιπλέον, ο άξονας της βαλβίδας είναι εύκολο να αποσυναρμολογηθεί, ο οποίος διευκολύνει την αντικατάσταση του καθίσματος της βαλβίδας, μειώνοντας το κόστος και τη δυσκολία συντήρησης και αντικατάστασης.
3. Το σώμα της βαλβίδας είναι εξοπλισμένο με μια συσκευή κατά της πτήσης, η οποία είναι ασφαλέστερη.

Πρότυπα υλοποίησης

Πρότυπο σχεδιασμού	API 609, EN593, BS 5155, GOST
Τελικό πρότυπο	ANSI B16.1 Cl. 125lb και B16.5 cl. 150 λίβρες Από 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 και PN16 Ως 2129 Πίνακας D και E BS 10 Πίνακας Δ και Ε MSS SP44 CL. 150 λίβρες Awwa C207 150lb ISO 2531 PN6, PN10 και PN16 ISO 7005 PN6, PN10 και PN16
Επιθεώρηση και δοκιμή	API 598, ISO 5208, EN 12266-1, GOST
Αντικρυνώς	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Επάνω φλάντζα	ISO 5211

Εφαρμογή

Θερμοκρασία λειτουργίας	-45 ℃ ~ 150 ℃
Μέγεθος	2 "-80", DN50-DN2000
Πίεση εργασίας / CWP	16bar 10bar
Κέλυφος	24Bar 15Bar
Σφραγίδα	18bar 10bar
Δοκιμή αέρα	6bar 6bar
Περιβάλλον λειτουργίας	Χημική επεξεργασία συστήματος έρματος και υδραυλικού συστήματος Φυτά αφαλάτωσης, εξέδρες γεώτρησης, πόσιμο νερό Ξηρή σκόνη, φαγητό και ποτό, φυτά αερίου HAVC Mining Industry, Paper Industry, Handling Sand, Seawater, Sugar Industry Θερμική τεχνική επεξεργασία νερού
Χειριστής	Μοχλός, εργαλεία, ηλεκτρικό, πνευματικό κ.λπ.
Υλικό σώματος	Χυτοσίδηρος, όλκιμο σίδηρο, άνθρακα χάλυβα, ανοξείδωτο χάλυβα, al-bronze, κλπ.
ΔΙΣΚΟΣ	Χυτοσίδηρο όλκιμο σίδηρο από άξονα από ανοξείδωτο χάλυβα al-bronze
ΣΤΕΛΕΧΟΣ	2CR13 F304 F316 F51 F53 Monel K500
ΚΑΘΙΣΜΑ	Buna nbr epdm viton ptfe hepdm neoprene hypalon Natural Rubber

Χαρακτηριστικά απόδοσης

1. Η βαλβίδα πεταλούδας με μαλακό κάθισμα είναι μικρή σε μέγεθος, φως σε βάρος, εύκολο στην εγκατάσταση και εύκολο να αποσυναρμολογηθεί και να διατηρηθεί.
2. Η δομή είναι απλή και συμπαγής, με ταχύτητα ανοίγματος και κλεισίματος λειτουργίας 90.
3. Η ροπή είναι μικρή κατά τη διάρκεια της λειτουργίας, η οποία είναι εξοικονόμηση εργασίας και φως.
4. Η διαρροή δοκιμής αερίου είναι μηδέν και η σφράγιση είναι αυστηρά εγγυημένη.
5. Διαφορετικά υλικά συστατικών μπορούν να επιλεγούν και να εφαρμοστούν σε διάφορα μέσα.
6. Τα χαρακτηριστικά ροής τείνουν να είναι γραμμικά και η απόδοση προσαρμογής είναι καλή.
7. Στη δοκιμή ανοίγματος και κλεισίματος, μπορεί να αντέξει δεκάδες χιλιάδες φορές, γεγονός που αποδεικνύει πλήρως τη μακρά διάρκεια ζωής.
8. Μπορεί να χρησιμοποιηθεί ως άκρο.

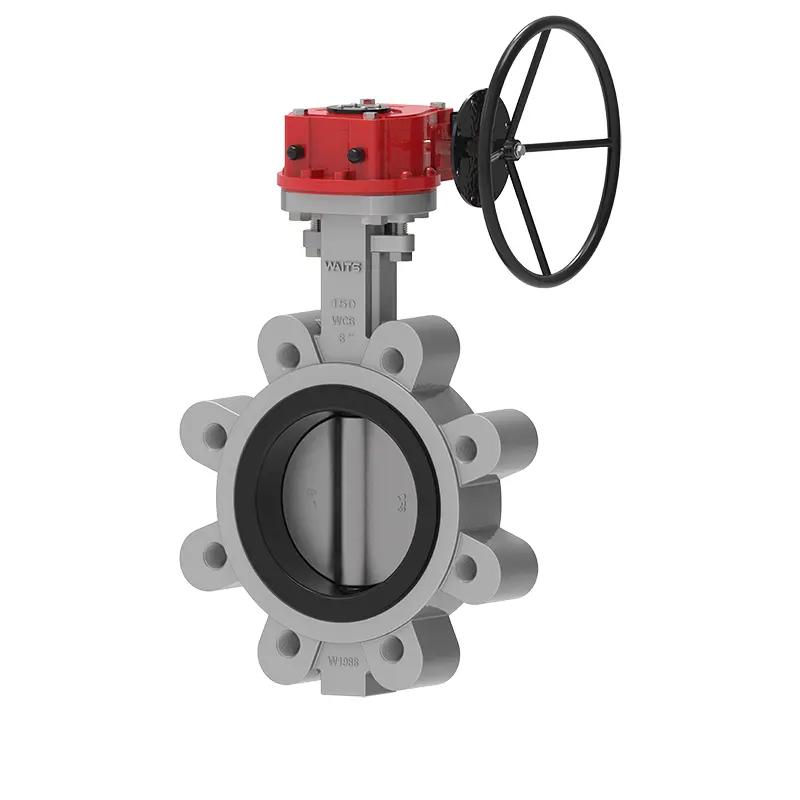

Soft Seated Wafer Lug Butterfly Valve
