Γωνιά βαλβίδα φυσαλίδων

Γωνιά Bellows Globe Valve υιοθετεί τεχνολογία "διπλής σφραγίδας", που αποτελείται από μεταλλικό φυσητήρα και συσκευασία, παρέχοντας διπλή προστασία. Ο σχεδιασμός του 90 μοιρών εξοικονομεί χώρο και έχει χαμηλή ροή αντίστασης, η οποία μπορεί να μειώσει την κατανάλωση ενέργειας για εσάς. Η επιλογή Wats Valve σημαίνει να επιλέξετε μια καθησυχαστική ομάδα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

WATS VALVE HIGHT HILLENTALL GLOWER GLOBERATE GLOBES Γνωρίζει σχεδιασμό 90 μοιρών, η οποία επιτρέπει στο υγρό να αλλάζει κατεύθυνση σε ορθές γωνίες και να ελέγχει τη ροή ή την αποκοπή του υγρού περιστρέφοντας το στέλεχος της βαλβίδας. Το Metal Bellows χρησιμοποιείται ως το κύριο συστατικό σφράγισης μέσα στο σώμα της βαλβίδας, σε συνδυασμό με την παραδοσιακή συσκευασία. Ο δίσκος βαλβίδας κινείται γραμμικά κατά μήκος της κεντρικής γραμμής του υγρού και οι φυσητήρες επεκτείνονται ή συμβάσεις ανάλογα, απομονώνοντας το υγρό από το εξωτερικό περιβάλλον και αποτρέποντας τη διαρροή.

Πρότυπα εφαρμογής-Γέλευση Bellows Globe Valve ‌
Πρότυπα σχεδιασμού	DIN3356 /BS1873 /ASME B16.34
Πρότυπο φλάντζας	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
Σύνδεση	RF/FF/RTJ
Αποδοχή δοκιμής	Και 12266 API598
Μήκος δομής	EN558/ ASME B16.10
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34
Δοκιμή πυρκαγιάς	API607 API6FA
Πρότυπο χαμηλής διαρροής	API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0175
Application-Gendle Bellows Globe Valve
Μέγεθος	DN15 ~ DN300 (NPS½ "~ 12")
Κλίμακα πίεσης	PN16 ~ PN160 (Class150 ~ 900)
Κλίμακα θερμοκρασίας	-29 ℃～+570 ℃
Εφαρμογή	Οξύ/αλκαλικό υγρό, υγροποιημένο φυσικό αέριο, έλαιο υψηλού ιξώδους, υπόγειο δίκτυο αγωγών, μονάδα ενσωμάτωσης εξοπλισμού κ.λπ.
Λειτουργία μονάδας δίσκου	Handwheel, κλέφτη, ηλεκτρικά, πνευματικά κ.λπ.
Κάλυμμα σώματος βαλβίδας/βαλβίδας	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Πυρήνας βαλβίδας	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Επιφάνεια σφράγισης	Κύριο σώμα, κύριο σώμα με βάση το σίδη
Βαλβίδα	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Παξιμάδι βαλβίδας	Κράμα χαλκού
Ράβδος	Εύκαμπτο γραφίτη, συσκευασία γραφίτη, πολυτετραφθοροαιθυλενίου ...

Χαρακτηριστικά απόδοσης

Η δομή της βαλβίδας σφενδαρμού γωνίας το καθιστά ιδιαίτερα κατάλληλη για εφαρμογές με υψηλές απαιτήσεις αξιοπιστίας, όπως τα συστήματα που χειρίζονται τοξικά, εύφλεκτα ή διαβρωτικά μέσα.

Φόντα

1. Το βασικό συστατικό της βαλβίδας σφάλης της γωνίας είναι το μεταλλικό φυσητήρα. Συνδέει το κάλυμμα της βαλβίδας και το στέλεχος της βαλβίδας με αυτόματη συγκόλληση κυλίνδρων. Το Metal Bellows εξασφαλίζει ότι το τμήμα στελέχους της βαλβίδας είναι χωρίς διαρροές.

2. Χάρη στον κωνικό και εξορθολογισμένο σχεδιασμό, ο δίσκος βαλβίδων σφραγίζει αξιόπιστα και έχει μεγαλύτερη διάρκεια ζωής.

3. Σχεδιασμός διπλής σφράγισης (Bellows + συσκευασία). Οι φυσητήρες και η συσκευασία αποτρέπουν τη διαρροή και παρέχουν εξαιρετική επίδραση σφράγισης.

4. Η βαλβίδα φυσαλίδων γωνίας μπορεί να λιπαίνει απευθείας το στέλεχος της βαλβίδας, το παξιμάδι και το μανίκι.

5. ΕΡΓΟΜΟΝΙΚΟ ΧΕΙΡΙΣΜΟΣ. Μεγαλύτερη διάρκεια ζωής και ευκολότερη λειτουργία.

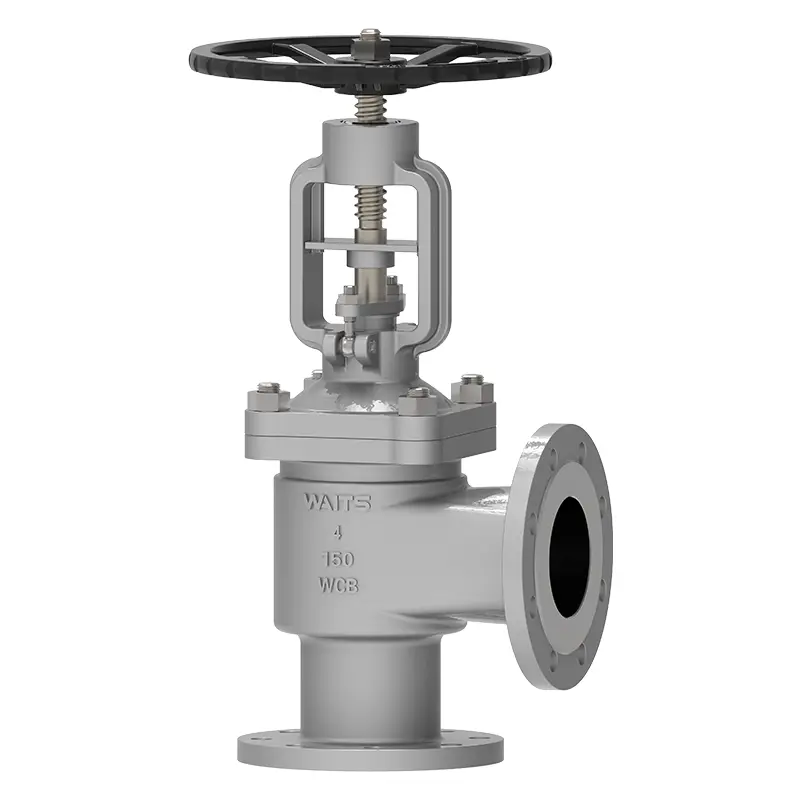

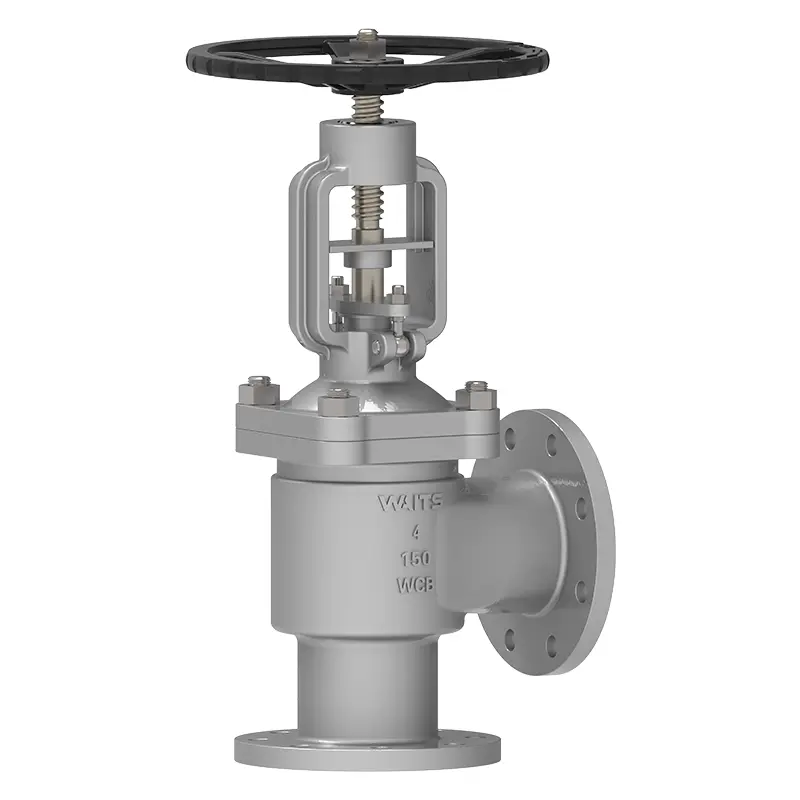

Angle Bellows Globe Valve
