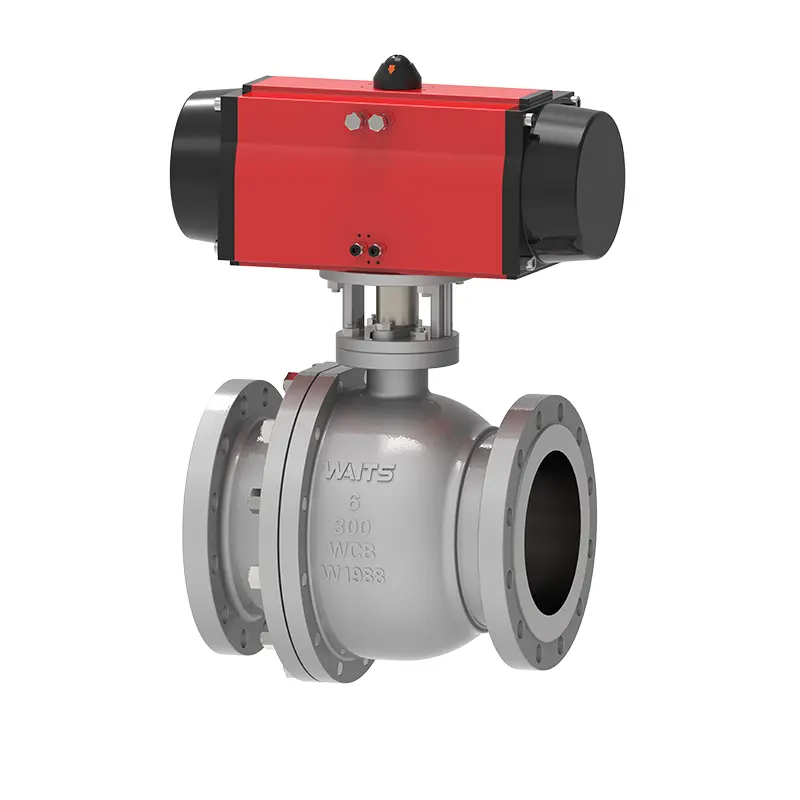

Πνευματική πλωτή σφαιρική βαλβίδα

Η πνευματική πλωτή σφαιρική βαλβίδα είναι ένα προϊόν πνευματικής βαλβίδας της Waits, με υψηλή απόδοση, φθηνή εργοστασιακή τιμή, σταθερή παροχή και ολοκληρωμένη εξυπηρέτηση και υποστήριξη. Λαμβάνουμε υπόψη πλήρως τις ανάγκες διαφορετικών πελατών στην κατασκευή βαλβίδων και μπορούμε να υιοθετήσουμε το API602/ISO17292/BS5351 και άλλα πρότυπα και να κατασκευάσουμε και να αποδεχόμαστε σύμφωνα με τα πρότυπα σε όλη τη διαδικασία για να διασφαλίσουμε την ποιότητα του προϊόντος.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η πνευματική πλωτή σφαιρική βαλβίδα συμμορφώνεται με τις απαιτήσεις σχεδιασμού του προτύπου API 608 & API 6d του Αμερικανικού Ινστιτούτου Πετρελαίου και του βρετανικού προτύπου BS 5351 και συμμορφώνεται με το πρότυπο ASMEB16.34 της Αμερικανικής Εταιρείας Μηχανολόγων Μηχανικών. Κατασκευάζεται αυστηρά σύμφωνα με τις ανάγκες του κλάδου και παρέχει αξιόπιστες και ανθεκτικές λύσεις βαλβίδων για πελάτες στην παγκόσμια αγορά.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Πρότυπα φλάντζας	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Μέθοδοι σύνδεσης	RF, RTJ, BW
Δοκιμή και αποδοχή	API598 API 6D BS12569
Δομικό μήκος	SME B16.10, BS 558, BS12982, ISO 5752
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34,
Απαιτήσεις πυροπροστασίας	API6FA API607
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Αντιδιαβρωτική σχεδίαση	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	NPS 1/2” ~10” DN15~DN250
Εύρος πίεσης	150LB–600LB, PN10–PN64
Εύρος θερμοκρασίας	；-29℃ ~ +200℃
Εύρος εφαρμογής	Νερό βρύσης, λύματα, κατασκευές, πετρέλαιο, χημική βιομηχανία, τρόφιμα, φάρμακα, κλωστοϋφαντουργία, ηλεκτρική ενέργεια, ναυπηγική, μεταλλουργία, ενεργειακό σύστημα κ.λπ.
Λειτουργία οδήγησης	Στρόβιλος, πνευματικός, ηλεκτρικός
Σώμα βαλβίδας	Σφυρηλάτες: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Χύτευση: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Μπάλα	Σφαίρα: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Δακτύλιος στήριξης έδρας βαλβίδας	Δαχτυλίδι στήριξης καθίσματος: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ένθετο έδρας βαλβίδας	PTFE, RPTFE, Nylon, Devlon, PEEK
Στέλεχος βαλβίδας	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Χαρακτηριστικά απόδοσης

1. Η έδρα βαλβίδας της πνευματικής πλωτής σφαιρικής βαλβίδας είναι ένα στεγανοποιητικό χείλος με καλή απόδοση, χαμηλό συντελεστή τριβής και μικρή ροπή λειτουργίας.

2. Το στέλεχος βαλβίδας που είναι τοποθετημένο στο κάτω μέρος μπορεί να αποφύγει να πετάξει έξω υπό πίεση. Επιπλέον, εάν υπάρχει μια ειδική κατάσταση όπως πυρκαγιά, μπορεί να σχηματιστεί μεταλλική επαφή με το σώμα της βαλβίδας για να διασφαλιστεί ότι η στεγανοποίηση δεν επηρεάζεται από ειδικές συνθήκες.

3. Η βαλβίδα είναι σχεδιασμένη να είναι πυρίμαχη και αντιστατική.

4. Η λαβή έχει τη λειτουργία ένδειξης της κατάστασης του διακόπτη και το στέλεχος της βαλβίδας επίπεδης κεφαλής και η λαβή δεν θα είναι λανθασμένα ευθυγραμμισμένα.

5. Προκειμένου να αποφευχθεί η κακή λειτουργία, οι πλήρως ανοιχτές και πλήρως κλειστές θέσεις της βαλβίδας είναι εξοπλισμένες με οπές ασφάλισης, κάτι που είναι ασφαλέστερο και πιο βολικό.

6. Το συνολικό μέγεθος της βαλβίδας είναι σχετικά μικρό και το βάρος είναι σχετικά μικρό. Μπορεί να χρησιμοποιηθεί για συχνή λειτουργία και να ανοίγει και να κλείνει γρήγορα. Δεν περιορίζεται από την κατεύθυνση κατά την εγκατάσταση και τη χρήση, με μικρή αντίσταση στα υγρά, χωρίς κραδασμούς και χαμηλό θόρυβο.
