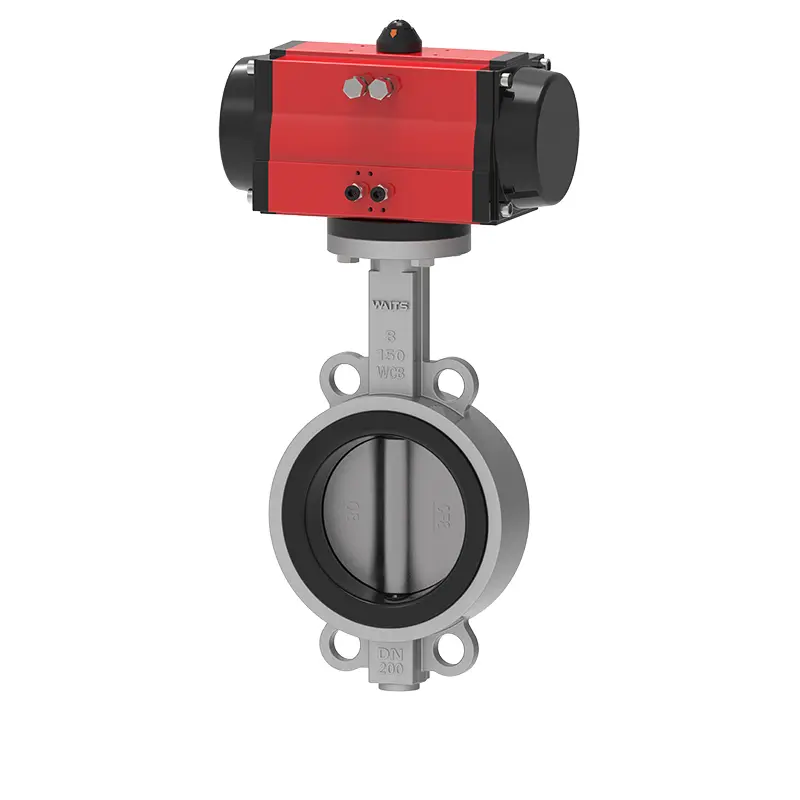

Πνευματική βαλβίδα πεταλούδας

Το Waits είναι πολύ έμπειρο στις πνευματικές βαλβίδες κατασκευής και η βαλβίδα πεταλούδας πεταλούδας είναι ένα από τα προϊόντα της. Έχουμε εκπαιδεύσει τη δική μας επαγγελματική ομάδα και έχουμε βάσεις παραγωγής στο Tianjin και το Wenzhou, με σταθερές προσφορές και ανταγωνιστικές τιμές. Αυτό το υλικό βαλβίδας πεταλούδας είναι ασφαλές και φιλικό προς το περιβάλλον και μπορεί επίσης να χρησιμοποιηθεί σε βιομηχανίες που σχετίζονται με τα τρόφιμα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Waits Η βαλβίδα Pneumatic Wafer Soft Butterfly της Valve έχει κάνει ρυθμίσεις στο σχέδιο από την πτυχή της απόδοσης. Μέσω προσεκτικού σχεδιασμού, έρευνας και ανάπτυξης και κατασκευής, παρέχει στους πελάτες στην παγκόσμια αγορά καλύτερα προϊόντα και εμπειρία χρήσης.

1. Χρησιμοποιήστε εξαιρετικά ελαστικό καουτσούκ κάθισμα βαλβίδας

Η περιεκτικότητα σε καουτσούκ του καθίσματος βαλβίδας EPDM είναι 50%και προσομοιώνουμε περισσότερες από 10.000 δοκιμές ανοίγματος και κλεισίματος για να εξασφαλίσουμε τη σταθερότητα της απόδοσης σφράγισης και χωρίς διαρροή.

Οι κύριες σχετικές ιδιότητες αυτής της βαλβίδας είναι οι εξής: Shore A Hardness/βαθμός 72 ± 3, 200%εφελκυστική τάση/MPA≥6, αντοχή σε εφελκυσμό MPA≥15, επιμήκυνση σε διάλειμμα/%≥350, μόνιμη παραμόρφωση σε διάλειμμα/%≦ 10, αντοχή δακρύων/kN.M-1≥35, μόνιμη παραμόρφωση (70 ℃*22H, Compression 25%)

Επιπλέον, το κάθισμα της βαλβίδας έχει σχεδιαστεί ως ευρύ άκρο. Σε σύγκριση με το κάθισμα της βαλβίδας στενής άκρης, το κάθισμα της βαλβίδας ευρείας άκρης έχει μια ευρύτερη επιφάνεια επαφής με τη φλάντζα του αγωγού και η διάμετρος μπορεί να φτάσει σχεδόν 20mm, η οποία έχει καλύτερη απόδοση σφράγισης.

2. Η πλάκα πεταλούδας και ο άξονας βαλβίδας συνδέονται χωρίς ακίδες, οι οποίες δεν θα προκαλέσουν διαρροή και διάβρωση λόγω της εγκατάστασης ακίδων. Επιπλέον, η μέθοδος αποσυναρμολόγησης του άξονα της βαλβίδας είναι πολύ απλή, γεγονός που καθιστά εύκολη την αντικατάσταση του καθίσματος της βαλβίδας.

3. Το σώμα της βαλβίδας είναι εξοπλισμένο με συσκευή κατά της διάσπασης, η οποία είναι ασφαλέστερη για χρήση στον αγωγό.

Πρότυπα υλοποίησης

Πρότυπο σχεδιασμού	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Τελικό πρότυπο	Πρότυπα εφαρμογής ANSI B16.1 cl. 125lb και B16.5 cl. 150 λίβρες Από 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 και PN16 Ως 2129 Πίνακας D και E BS 10 Πίνακας Δ και Ε MSS SP44 CL. 150 λίβρες Awwa C207 150lb ISO 2531 PN6, PN10 και PN16 ISO 7005 PN6, PN10 και PN16
Επιθεώρηση και δοκιμή	API 598 ISO 5208 EN 12266
Αντικρυνώς	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Επάνω φλάντζα	ISO 5211

Εφαρμογή

Θερμοκρασία λειτουργίας	-45 ℃ ~+150 ℃
ΜΕΓΕΘΟΣ	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Πίεση εργασίας / CWP	16bar 10bar
Κέλυφος	24Bar 15Bar
Σφραγίδα	18bar 10bar
Δοκιμή αέρα	6bar 6bar
Περιβάλλον λειτουργίας	Χημική επεξεργασία συστήματος έρματος και υδραυλικού συστήματος Φυτά αφαλάτωσης, εξέδρες γεώτρησης, πόσιμο νερό Ξηρή σκόνη, φαγητό και ποτό, φυτά αερίου HAVC Mining Industry, Paper Industry, Handling Sand, Seawater, Sugar Industry Θερμική τεχνική επεξεργασία νερού
Μέθοδος οδήγησης	Ηλεκτρικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνευματικό πνεύμα
ΣΩΜΑ	Χυτοσίδηρο όλκιμο σίδηρο από άξονα από ανοξείδωτο χάλυβα al-bronze
ΔΙΣΚΟΣ	Χυτοσίδηρο όλκιμο σίδηρο από άξονα από ανοξείδωτο χάλυβα al-bronze
ΣΤΕΛΕΧΟΣ	2CR13 F304 F316 F51 F53 Monel K500
ΚΑΘΙΣΜΑ	Buna nbr epdm viton ptfe hepdm neoprene hypalon Natural Rubber

Χαρακτηριστικά απόδοσης

2. Η δομή της βαλβίδας είναι απλή στο σχεδιασμό και το συμπαγές στο σύνολό του. Η ταχύτητα ανοίγματος και κλεισίματος κατά τη διάρκεια της λειτουργίας μπορεί να φτάσει τα 90.

3. Κατά τη διάρκεια της λειτουργίας, η ροπή είναι μικρή και περισσότερη εξοικονόμηση εργασίας.

4. Όσον αφορά τη σημαντική απόδοση σφράγισης της βαλβίδας, διεξάγουμε αυστηρές δοκιμές αερίου για να επιτύχουμε μηδενική διαρροή.

5. Ως επαγγελματίας κατασκευαστής, θεωρούμε τις προσαρμοσμένες ανάγκες των πελατών. Η βαλβίδα πεταλούδας πεταλούδας μπορεί να επιλέξει διαφορετικά υλικά εξαρτημάτων και είναι κατάλληλη για μια ποικιλία μέσων με ένα ευρύ φάσμα εφαρμογών.

6. Τα χαρακτηριστικά ροής τείνουν να είναι γραμμικά και η απόδοση προσαρμογής είναι καλή.

7. Μέσω δοκιμών, το προϊόν μπορεί να ανοίξει και να κλείσει για δεκάδες χιλιάδες φορές και έχει μακρά διάρκεια ζωής.
