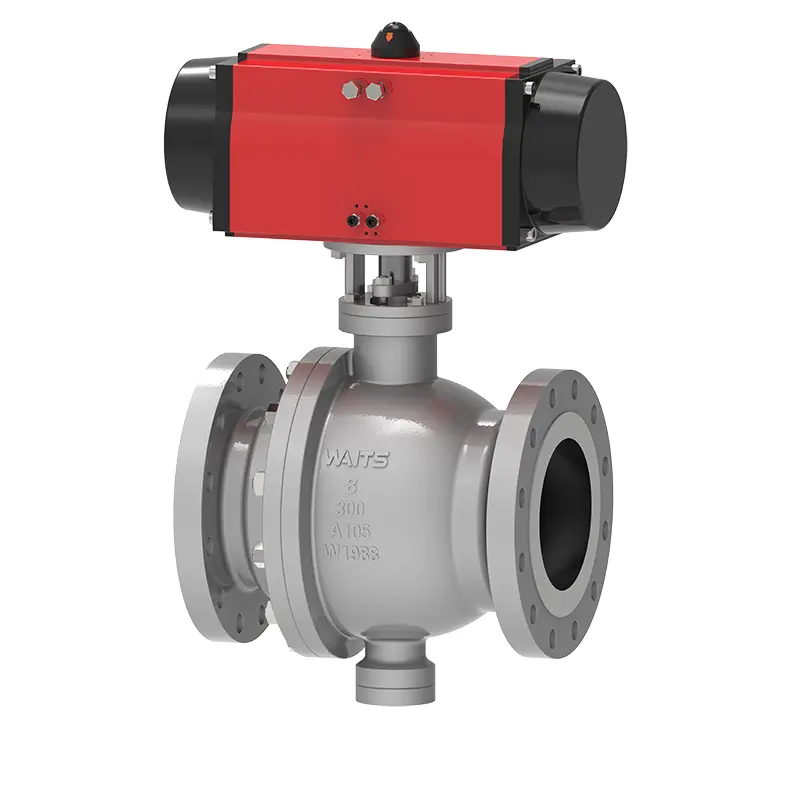

Σφαίρα Πνευματικής Βαλβίδας Trunnion

Η Waits είναι ένας κατασκευαστής σφαιρικών βαλβίδων πεπιεσμένου αέρα με παγκόσμια έδρα της στην Κίνα. Μπορούμε να παρέχουμε στους πελάτες στην παγκόσμια αγορά σταθερή προσφορά και ανταγωνιστικές τιμές. Η πλούσια εμπειρία του κλάδου και η επαγγελματική ομάδα μας βοηθούν να βελτιώσουμε περαιτέρω την ποιότητα των προϊόντων και τα σχετικά επίπεδα υπηρεσιών. Στην παραγωγή μπορούν να χρησιμοποιηθούν διαφορετικά πρότυπα κατασκευής, όπως API6D/ISO17292/BS5351 κ.λπ.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η σφαιρική βαλβίδα πεπιεσμένου αέρα είναι μια χαλύβδινη σφαιρική βαλβίδα, το σώμα της βαλβίδας είναι σφυρηλατημένο με υλικά υψηλής ποιότητας, η σφαίρα είναι εγκατεστημένη και η μεσαία φλάντζα και ο λαιμός συνδέονται με μπουλόνια. Το ανάντη και το κάτω μέρος της έδρας της βαλβίδας είναι εφέ μονού εμβόλου, με λειτουργία DBB. Ταυτόχρονα, η σφράγιση μεταξύ της έδρας της βαλβίδας και της σφαίρας έχει τρεις δομές: παραδοσιακή δομή μαλακής σφράγισης, δομή στεγανοποίησης τριγωνικού δακτυλίου και δομή σκληρής σφράγισης.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Πρότυπα φλάντζας	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Μέθοδοι σύνδεσης	RF, RTJ, BW
Δοκιμή και αποδοχή	API598, API 6D, BS12569;
Δομικό μήκος	ASME B16.10, BS 558, BS12982, ISO 5752;
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34,
Απαιτήσεις πυροπροστασίας	API6FA API607
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Αντιδιαβρωτική σχεδίαση	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	NPS 1" ~ 60" DN25~DN1500
Εύρος πίεσης	Κλάση 150~ 2500 PN10-PN420
Εύρος θερμοκρασίας	；-196℃ ~ +260℃
Εύρος εφαρμογής	Νερό βρύσης, λύματα, κατασκευές, πετρέλαιο, χημική βιομηχανία, τρόφιμα, φάρμακα, κλωστοϋφαντουργία, ηλεκτρική ενέργεια, ναυπηγική, μεταλλουργία, ενεργειακό σύστημα κ.λπ.
Λειτουργία οδήγησης	Στρόβιλος, πνευματικός, ηλεκτρικός
Σώμα βαλβίδας	Σφυρηλάτες: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Χύτευση: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Μπάλα	Σφαίρα: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Δακτύλιος στήριξης έδρας βαλβίδας	Δαχτυλίδι στήριξης καθίσματος: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ένθετο έδρας βαλβίδας	PTFE, RPTFE, Nylon, Devlon, PEEK
Στέλεχος βαλβίδας	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Χαρακτηριστικά απόδοσης

1. Το στέλεχος της βαλβίδας έχει σχεδιαστεί λαμβάνοντας υπόψη πιθανή ακατάλληλη λειτουργία, επομένως υιοθετείται ένας σχεδιασμός που μπορεί να αποτρέψει το στέλεχος βαλβίδας να σκάσει έξω από το σώμα της βαλβίδας.

2. Η σφαιρική βαλβίδα πεπιεσμένου αέρα διαθέτει πυρίμαχες και αντιστατικές συσκευές, που είναι πιο σταθερή και ασφαλέστερη σε ειδικές καταστάσεις.

3. Οι θύρες έγχυσης γράσου στεγανοποίησης έκτακτης ανάγκης παρέχονται στα σημεία σφράγισης της έδρας της βαλβίδας και του στελέχους της βαλβίδας. Υπό κανονικές συνθήκες στεγανοποίησης, δεν χρησιμοποιείται γράσο στεγανοποίησης, αλλά μόλις καταστραφεί η επιφάνεια στεγανοποίησης και διαρρεύσει, μπορεί να εγχυθεί γράσο στεγανοποίησης για επείγουσα επισκευή. Κάθε θύρα έγχυσης γράσου είναι εξοπλισμένη με μια βαλβίδα έγχυσης γράσου και μια προ-θαμμένη βαλβίδα αντεπιστροφής.

4. Μια βαλβίδα αποστράγγισης είναι εγκατεστημένη στο κάτω μέρος του σώματος της βαλβίδας για την εξάτμιση και την αποστράγγιση της κοιλότητας της βαλβίδας. μια βαλβίδα εξαγωγής είναι εγκατεστημένη στο επάνω μέρος του σώματος της βαλβίδας για την ηλεκτρονική εξάτμιση και τον καθαρισμό της κοιλότητας της βαλβίδας. Η βαλβίδα αποστράγγισης και η βαλβίδα εξαγωγής μπορεί να είναι βαλβίδες απομόνωσης ή ειδικοί σύνδεσμοι εκκένωσης.

5. Το προϊόν είναι εξοπλισμένο με μια πλάκα σύνδεσης για να ταιριάζει με διάφορες συσκευές κίνησης.

6. Το υλικό του άκρου της βαλβίδας μπορεί να ρυθμιστεί σύμφωνα με τη συγκεκριμένη ποιότητα υλικού του αγωγού του χρήστη. Εάν πρόκειται για βαλβίδα με χιτώνια και στα δύο άκρα, το μήκος του χιτωνίου μπορεί να διασφαλίσει ότι η επιτόπια λειτουργία συγκόλλησης δεν επηρεάζει το υλικό στεγανοποίησης.

7. Υιοθετείται άμεσο θαμμένο σχέδιο. Για αυτό το είδος άμεσης θαμμένης βαλβίδας, το στέλεχος της βαλβίδας πρέπει να επιμηκυνθεί σύμφωνα με το έργο για να διευκολυνθεί η λειτουργία του εδάφους και να εκτείνεται από τον αγωγό στο έδαφος για τις αντίστοιχες συσκευές πλήρωσης λίπους, εκκένωσης λυμάτων και εξαερισμού. Το ύψος της απευθείας θαμμένης βαλβίδας παρέχεται από τον πελάτη.
