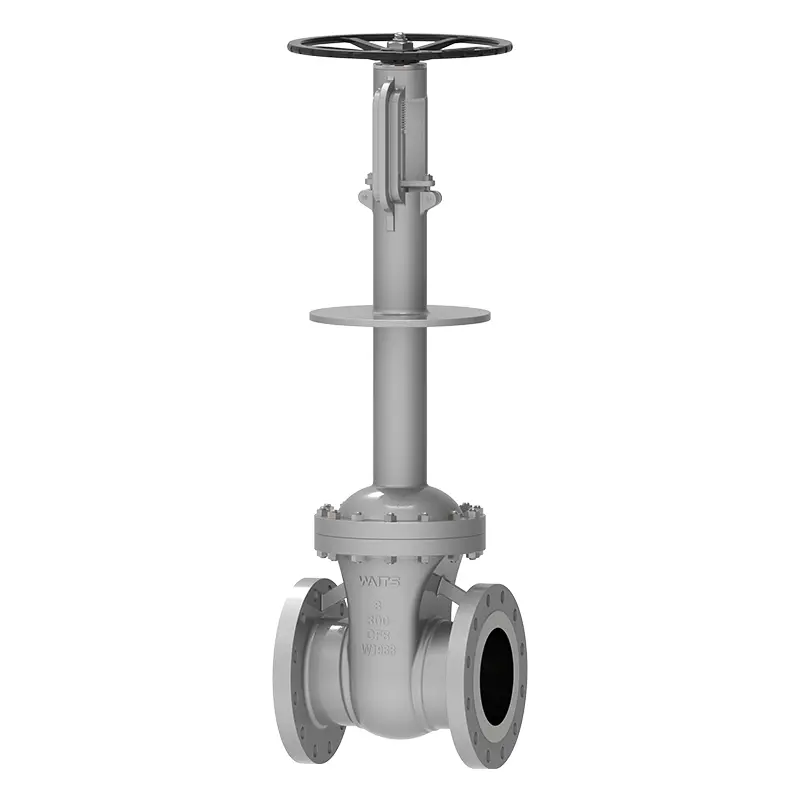

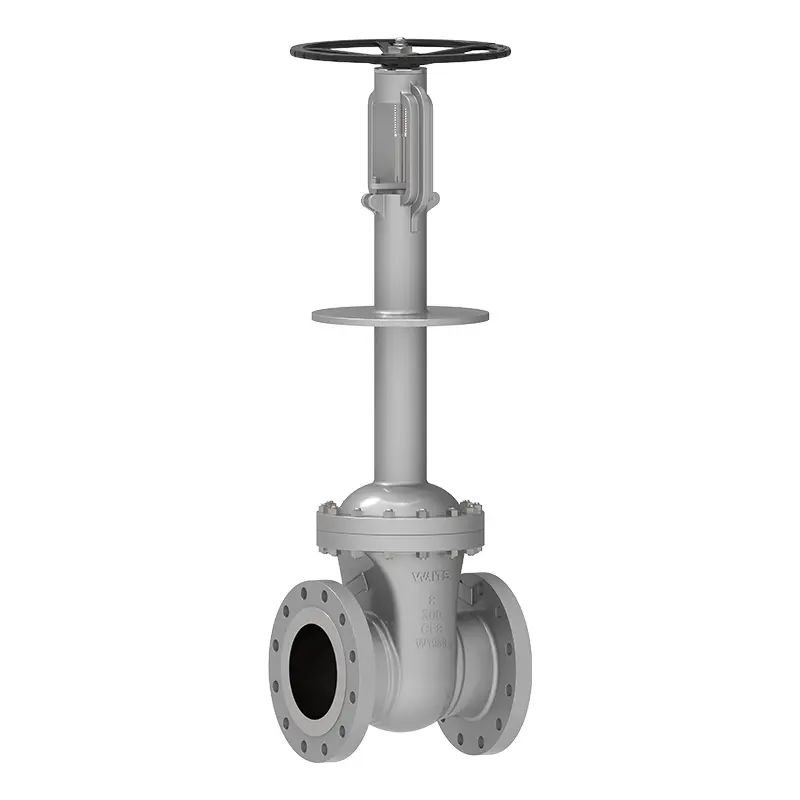

Κρυογονική βαλβίδα πύλης

Η Waits είναι ένας μεγάλος προμηθευτής ενσωμάτωσης βαλβίδων, η κρυογονική βαλβίδα πύλης είναι ένα από τα προϊόντα μας. Έχουμε τη δική μας βάση παραγωγής και η παγκόσμια έδρα βρίσκεται στο Wenzhou της Κίνας. Τα υλικά παραγωγής των προϊόντων είναι προσεκτικά επιλεγμένα και μπορούν να προσφέρουν ανταγωνιστικές τιμές. Έχουν χρησιμοποιηθεί καλά στη Σαουδική Αραβία, τα Ηνωμένα Αραβικά Εμιράτα, το Κουβέιτ και τη βόρεια περιοχή και μπορούν να αντιμετωπίσουν περίπλοκες συνθήκες εργασίας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η κρυογονική βαλβίδα πύλης λειτουργεί συνήθως σε θερμοκρασία κάτω από -40°C και χρησιμοποιείται κυρίως σε εγκαταστάσεις αιθυλενίου, υγροποιημένου φυσικού αερίου, υγραερίου φυσικού αερίου, δεξαμενές αποθήκευσης LNG, βάσεις λήψης και δορυφορικούς σταθμούς, εξοπλισμό διαχωρισμού αέρα, εξοπλισμό διαχωρισμού πετροχημικών ουραίων αερίων, υγρό οξυγόνο, υγρό υδρογόνο, υγρό άζωτο, υγρό αργό, κρυογονικές δεξαμενές αποθήκευσης διοξειδίου του άνθρακα και βυτιοφόρα, ταλάντευση πίεσης εξοπλισμός παραγωγής οξυγόνου προσρόφησης κ.λπ.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Πρότυπα φλάντζας	ASME B16.10, ASME B16.25, ASME B16.5
Μέθοδοι σύνδεσης	RF, RTJ, BW
Δοκιμή και αποδοχή	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Δομικό μήκος	ASME B16.10,
Διαβαθμίσεις πίεσης και θερμοκρασίας	ASME B16.34,
Πυράντοχη δοκιμή	API607, API6FA
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Αντιδιαβρωτικός σχεδιασμός	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	NPS 2″ ~ NPS 24″ DN50~ DN600
Εύρος πίεσης	CL150~ CL1500 PN10~ PN250
Εύρος θερμοκρασίας	；-196°C ~ +150
Εύρος εφαρμογής	Χρησιμοποιείται κυρίως σε αιθυλένιο, εξοπλισμό υγροποιημένου φυσικού αερίου, φυσικό αέριο LPG, δεξαμενές αποθήκευσης LNG, βάσεις λήψης και δορυφορικούς σταθμούς, εξοπλισμό διαχωρισμού αέρα, εξοπλισμό πετροχημικού διαχωρισμού αερίων ουράς, υγρό οξυγόνο, υγρό υδρογόνο, υγρό άζωτο, υγρό αργό
Λειτουργία οδήγησης	Στρόβιλος, πνευματικός, ηλεκτρικός
Σώμα βαλβίδας/κάλυμμα βαλβίδας	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Πλάκα βαλβίδας/έδρα βαλβίδας	F316/F304+HF
Στέλεχος βαλβίδας	F6A F304 F316 F51 F53 Monel K500
Παξιμάδι στελέχους βαλβίδας	Κράμα χαλκού
Συσκευασία	Εύκαμπτος γραφίτης, συσκευασία αμιάντου γραφίτη, πολυτετραφθοροαιθυλένιο...

Χαρακτηριστικά απόδοσης

1. Όλα τα κρυογονικά μέρη της βαλβίδας πύλης που έρχονται σε επαφή με το μέσο υποβάλλονται σε αυστηρή κρυογονική επεξεργασία σύμφωνα με τις απαιτήσεις της προδιαγραφής πριν από το φινίρισμα για να διασφαλιστεί ότι τα εξαρτήματα μπορούν να αντέξουν πλήρως τη διαστολή και τη συστολή που προκαλούνται από αλλαγές θερμοκρασίας και ότι η δομή της έδρας της βαλβίδας θα να μην παραμορφώνεται μόνιμα λόγω αλλαγών θερμοκρασίας.
2. Υιοθετείται μια δομή καλύμματος βαλβίδας με μακρύ λαιμό που μπορεί να προστατεύσει το κουτί πλήρωσης.
3. Η δομή της πύλης δεν επηρεάζεται από τις αλλαγές θερμοκρασίας και μπορεί να διατηρήσει τη σταθερότητα και τη στεγανοποίηση. Συγκεκριμένα υιοθετούνται ελαστικές πύλες και ανοιχτές πύλες.
4. Το επάνω στεγανοποιητικό κάθισμα είναι μια δομή επένδυσης καρβιδίου κοβαλτίου-χρωμίου-βολφραμίου για να αποφευχθεί το δάγκωμα των υλικών από ανοξείδωτο χάλυβα μεταξύ τους.
5. Δομή επιφάνειας σφράγισης έδρας βαλβίδας και πύλης: επένδυση καρβιδίου κοβαλτίου-χρωμίου-βολφραμίου.
6. Η δομή της οπής ανακούφισης πίεσης μπορεί να αποτρέψει την ανώμαλη αύξηση της πίεσης στη μεσαία κοιλότητα. Η θέση της οπής εκτόνωσης πίεσης εξαρτάται από τη δομή της βαλβίδας. Μπορεί να τοποθετηθεί στην έδρα της βαλβίδας ή στην πλάκα πύλης και να συνδεθεί στο άκρο εισόδου της βαλβίδας.
7. Η επιφάνεια του στελέχους της βαλβίδας νιτρώνεται και σκληρύνεται για να αποφευχθούν οι επιφανειακές γρατσουνιές κατά το άνοιγμα και το κλείσιμο της βαλβίδας από το να επηρεάσουν την απόδοση στεγανοποίησης.
8. Προσαρμοσμένη επιλογή: Η συσκευασία μπορεί να επιλεγεί ως συσκευασία χαμηλής διαρροής σύμφωνα με τις απαιτήσεις του χρήστη για να διασφαλιστεί ότι η διαρροή στη συσκευασία βαλβίδας πληροί τις απαιτήσεις περιβαλλοντικής προστασίας. Μπορούν να παρέχονται συγκολλημένα μανίκια σύμφωνα με τις απαιτήσεις του χρήστη. Οι μονωτικές πλάκες (πλάκες σταγόνας) μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του χρήστη.
