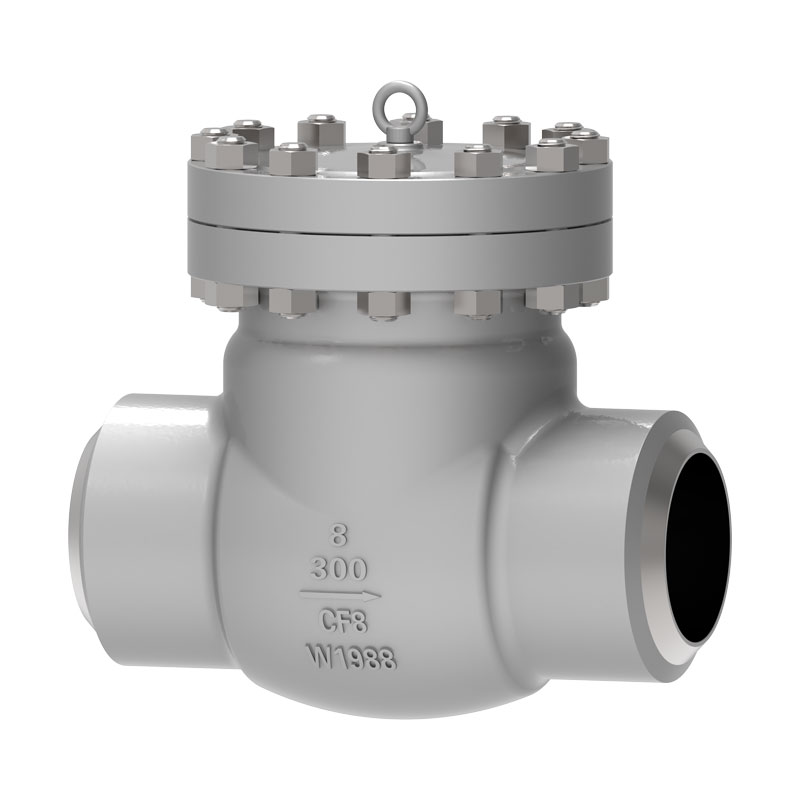

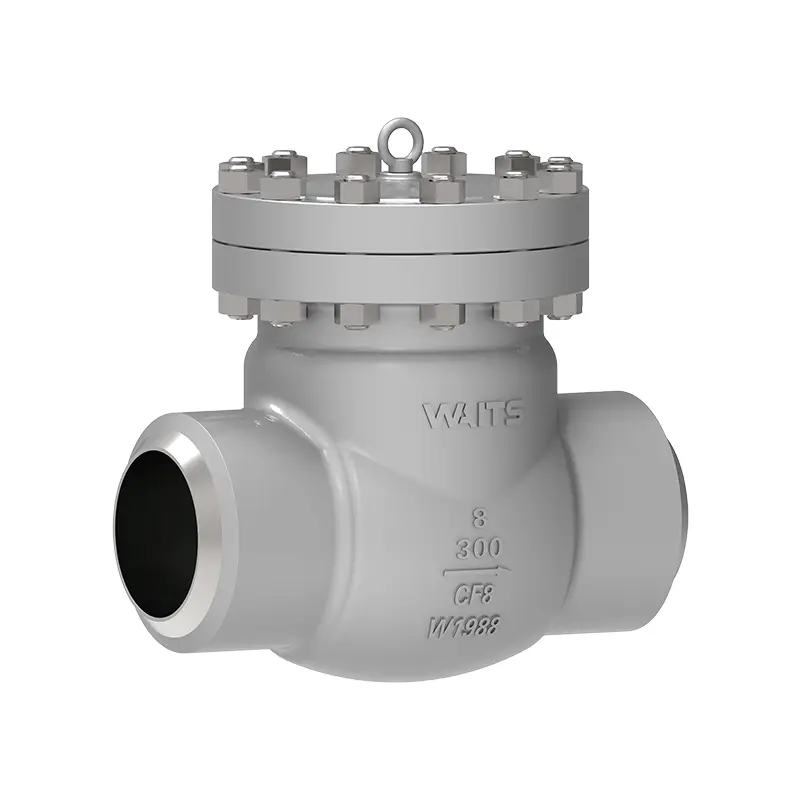

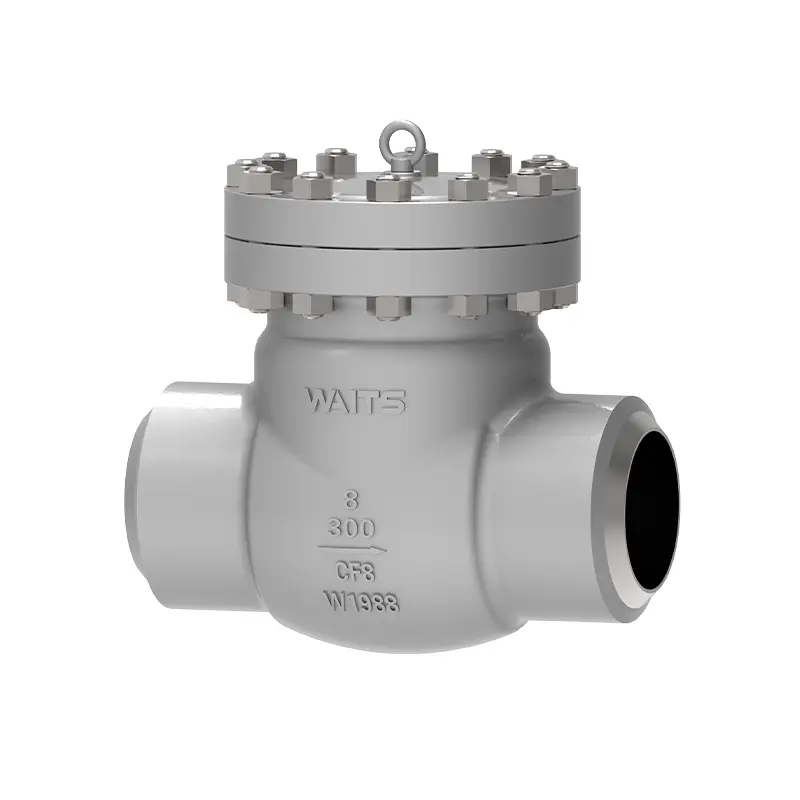

Κρυογονική βαλβίδα ελέγχου Swing

Η κρυογονική βαλβίδα ελέγχου Swing είναι ένα προϊόν υψηλής ποιότητας που κατασκευάζεται από την Waits Valve και μπορούμε να σας προσφέρουμε μια ανταγωνιστική τιμή, υψηλής απόδοσης κόστους. Αυτό το προϊόν έχει χρησιμοποιηθεί καλά στη Σαουδική Αραβία, τα Ηνωμένα Αραβικά Εμιράτα, το Κουβέιτ και τη βόρεια περιοχή. Ελπίζουμε να δημιουργήσουμε μακροπρόθεσμες σχέσεις συνεργασίας με περισσότερους πελάτες και να δημιουργήσουμε ένα μέλλον win-win.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η βαλβίδα ελέγχου κρυογονικής ταλάντευσης χρησιμοποιείται στο σύστημα διαχείρισης του κρυογονικού εξοπλισμού αποθήκευσης και μεταφοράς υγρού για την πρόληψη της οπίσθιας ροής κρυογονικών μέσων. Έχει τα χαρακτηριστικά της ευέλικτης μεταγωγής και της αξιόπιστης σφράγισης.
Όταν το μέσο ρέει στην καθορισμένη κατεύθυνση, ο δίσκος βαλβίδας ανοίγει από τη δύναμη του μέσου. Όταν το μέσο ρέει πίσω, λόγω του αυτο-βάρους του δίσκου της βαλβίδας και της δύναμης αντίδρασης του μέσου, ο δίσκος βαλβίδας και η επιφάνεια στεγανοποίησης του καθίσματος βαλβίδας είναι σφιχτά κλειστές, επιτυγχάνοντας έτσι τον σκοπό της πρόληψης της οπίσθιας ροής του μέσου.
Εφαρμοστέα μέσα: μεθάνιο, υγροποιημένο φυσικό αέριο, εξένιο, διοξείδιο του άνθρακα, υγρή αμμωνία, υγρό οξυγόνο, υγρό άζωτο, υγρό υδρογόνο και άλλα κρυογονικά μέσα.

Πρότυπα υλοποίησης

Πρότυπα σχεδιασμού	BS1868, API602, ASME16.34
Πρότυπα φλάντζας	ASME B16.10, ASME B16.25, ASME B16.5
Μέθοδοι σύνδεσης	RF, RTJ, BW
Δοκιμές και αποδοχή	API598, API6D,
Δομικό μήκος	ASME B16.10,
Αξιολογήσεις πίεσης και θερμοκρασίας	ASME B16.34 、
Πυροσβεστική δοκιμή	API607, API6FA
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	NPS 2 "~ NPS 24" DN50 ~ DN600
Κλίμακα πίεσης	CL150 ~ CL500 PN10 ~ PN250
Κλίμακα θερμοκρασίας	； -196 ° C ~ +150 ° C
Εύρος εφαρμογής	Χρησιμοποιείται κυρίως σε αιθυλένιο, εξοπλισμό υγροποιημένου φυσικού αερίου, LPG φυσικού αερίου, δεξαμενές αποθήκευσης ΥΦΑ, βάσεις λήψης και δορυφορικούς σταθμούς, εξοπλισμό διαχωρισμού αέρα, πετροχημικό εξοπλισμό διαχωρισμού αερίων, υγρό οξυγόνο, υγρό υδρογόνο, υγρό άζωτο, υγρό αργόν,
Λειτουργία μονάδας δίσκου
Κάλυμμα σώματος βαλβίδας/βαλβίδας	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Πλάκα βαλβίδας/κάθισμα βαλβίδας	F316/F304+HF
Βαλβίδα	F6A F304 F316 F51 F53 Monel K500
Παξιμάδι βαλβίδας	Κράμα χαλκού
Συσκευασία	Εύκαμπτο γραφίτη, συσκευασία γραφίτη, πολυτετραφθοροαιθυλενίου ...

Χαρακτηριστικά απόδοσης

1. Μικρή αντίσταση υγρού.
2. Η κρυογονική βαλβίδα ελέγχου Swing μπορεί να εγκατασταθεί οριζόντια ή κάθετα.
3. Προεπεξεργασία αζώτου χαμηλής θερμοκρασίας των τμημάτων.
4. Το κάλυμμα της βαλβίδας υιοθετεί το κάλυμμα της βαλβίδας βιδών, το κάλυμμα της βαλβίδας συγκόλλησης και το κάλυμμα της βαλβίδας αυτοκόλλητης πίεσης.

Cryogenic Swing Check Valve
