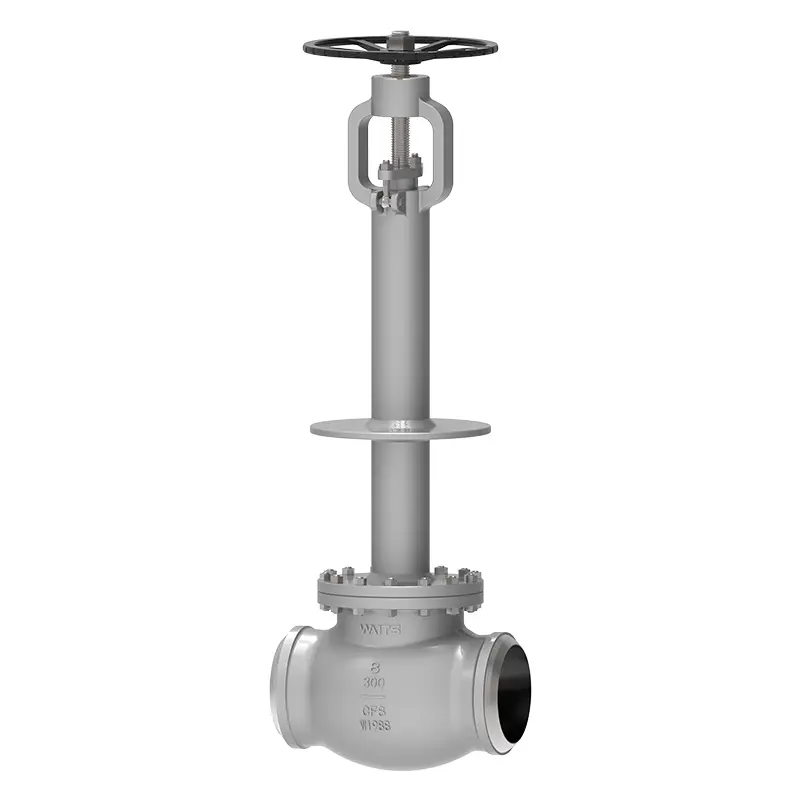

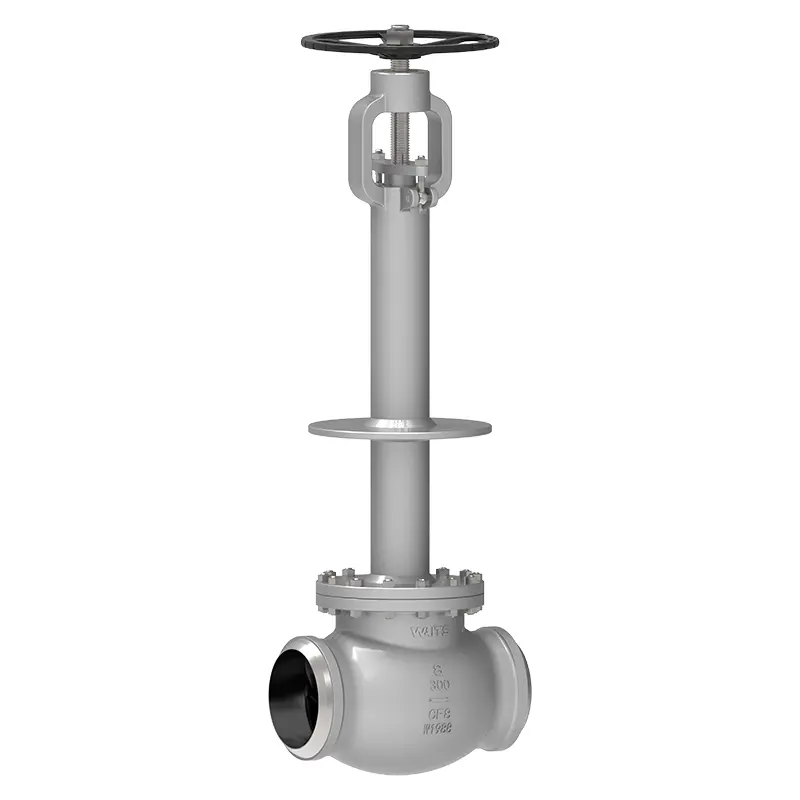

Cryogenic Globe Valve

Η Waits έχει 30ετή εμπειρία στην παραγωγή και κατασκευή κρυογονικών βαλβίδων σφαιρών. Εγκατασταθήκαμε αρχικά στις Ηνωμένες Πολιτείες το 1994 και εισήλθαμε στην Κίνα το 2008, με βάσεις παραγωγής στο Tianjin και στο Wenzhou. Η κρυογονική βαλβίδα σφαίρας είναι ένα από τα πιο δημοφιλή προϊόντα μας, σχεδιασμένη για εφαρμογές αρκτικής θερμοκρασίας και μπορεί να χειριστεί περίπλοκες συνθήκες εργασίας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η κρυογονική βαλβίδα σφαίρας έχει σχεδιαστεί για εφαρμογές που περιλαμβάνουν εξαιρετικά χαμηλές θερμοκρασίες, που βρίσκονται συχνά σε βιομηχανίες που χειρίζονται υγροποιημένο φυσικό αέριο (LNG), υγρό άζωτο και άλλα κρυογονικά υγρά.
Αυτή η βαλβίδα διαθέτει εκτεταμένο καπό για σωστή μόνωση και αποφυγή παγώματος του στελέχους. Κατασκευασμένο εξ ολοκλήρου από ανοξείδωτο χάλυβα και άλλα κρυογονικά υλικά, εξασφαλίζει ανθεκτικότητα και ομαλή λειτουργία ακόμη και σε θερμοκρασίες έως -196°C.
Η κρυογονική βαλβίδα σφαίρας διαθέτει επίσης ακριβείς δυνατότητες στραγγαλισμού και μηχανισμό στεγανοποίησης, οι οποίοι είναι απαραίτητοι για τη διατήρηση του ελέγχου και της ασφάλειας σε απαιτητικά κρυογονικά περιβάλλοντα. Η Waits επιμένει στην ποιότητα ως κορυφαία προτεραιότητά της, ενώ σας προσφέρει και ανταγωνιστικές τιμές.

Πρότυπα Εφαρμογής

Πρότυπα σχεδιασμού	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Πρότυπα φλάντζας	ASME B16.10, ASME B16.25, ASME B16.5
Μέθοδοι σύνδεσης	RF, RTJ, BW
Δοκιμή και αποδοχή	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Δομικό μήκος	ASME B16.10,
Διαβαθμίσεις πίεσης και θερμοκρασίας	ASME B16.34,
Πυράντοχη δοκιμή	API607, API6FA
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Αντιδιαβρωτικός σχεδιασμός	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	NPS 2″ ~ NPS 24″ DN50~ DN600
Εύρος πίεσης	CL150~ CL1500 PN10~ PN250
Εύρος θερμοκρασίας	；-196°C ~ +150°C
Εύρος εφαρμογής	Χρησιμοποιείται κυρίως σε αιθυλένιο, εξοπλισμό υγροποιημένου φυσικού αερίου, φυσικό αέριο LPG, δεξαμενές αποθήκευσης LNG, βάσεις λήψης και δορυφορικούς σταθμούς, εξοπλισμό διαχωρισμού αέρα, εξοπλισμό πετροχημικού διαχωρισμού αερίων ουράς, υγρό οξυγόνο, υγρό υδρογόνο, υγρό άζωτο, υγρό αργό
Λειτουργία οδήγησης	Στρόβιλος, πνευματικός, ηλεκτρικός
Σώμα βαλβίδας/κάλυμμα βαλβίδας	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Πλάκα βαλβίδας/έδρα βαλβίδας	F316/F304+HF
Στέλεχος βαλβίδας	F6A F304 F316 F51 F53 Monel K500
Παξιμάδι στελέχους βαλβίδας	Κράμα χαλκού
Συσκευασία	Εύκαμπτος γραφίτης, συσκευασία αμιάντου γραφίτη, πολυτετραφθοροαιθυλένιο...

Χαρακτηριστικά απόδοσης

1. Τα μέρη της βαλβίδας που έρχονται σε επαφή με το μέσο υποβάλλονται σε αυστηρή κρυογονική επεξεργασία σύμφωνα με τις απαιτήσεις της προδιαγραφής πριν από το φινίρισμα και μπορούν να αντέξουν τη διαστολή και τη συστολή που προκαλούνται από αλλαγές θερμοκρασίας και η δομή της έδρας της βαλβίδας δεν θα παραμορφωθεί μόνιμα λόγω αλλαγές θερμοκρασίας?
2. Η κρυογονική βαλβίδα σφαίρας υιοθετεί μια δομή καπό με μακρύ λαιμό που μπορεί να προστατεύσει το κουτί γεμίσματος.
3. Υιοθετείται μια δομή πύλης που μπορεί να διατηρήσει αξιόπιστη στεγανοποίηση ανεξάρτητα από τις αλλαγές θερμοκρασίας.
4. Η άνω έδρα στεγανοποίησης είναι συγκολλημένη με δομή καρβιδίου κοβαλτίου-χρωμίου-βολφραμίου.
5. Η έδρα της βαλβίδας και η επιφάνεια σφράγισης της πύλης είναι συγκολλημένα με δομή καρβιδίου κοβαλτίου-χρωμίου-βολφραμίου.
6. Η δομή της οπής ανακούφισης πίεσης χρησιμοποιείται για την πρόληψη της μη φυσιολογικής αύξησης της πίεσης στη μεσαία κοιλότητα και η θέση της οπής ανακούφισης πίεσης εξαρτάται από τη δομή της βαλβίδας.
7. Η επιφάνεια του στελέχους της βαλβίδας νιτρώνεται και σκληρύνεται για να αποφευχθούν οι επιφανειακές γρατζουνιές κατά τη διαδικασία ανοίγματος και κλεισίματος της κρυογονικής βαλβίδας σφαίρας, ώστε να μην επηρεαστεί η απόδοση.
8. Η συσκευασία μπορεί να επιλεγεί ως συσκευασία χαμηλής διαρροής σύμφωνα με τις απαιτήσεις του χρήστη για να διασφαλιστεί ότι η διαρροή στη συσκευασία βαλβίδας πληροί τις απαιτήσεις περιβαλλοντικής προστασίας. Επιπλέον, μπορούμε επίσης να παρέχουμε μανίκια συγκόλλησης σύμφωνα με τις απαιτήσεις του χρήστη.
