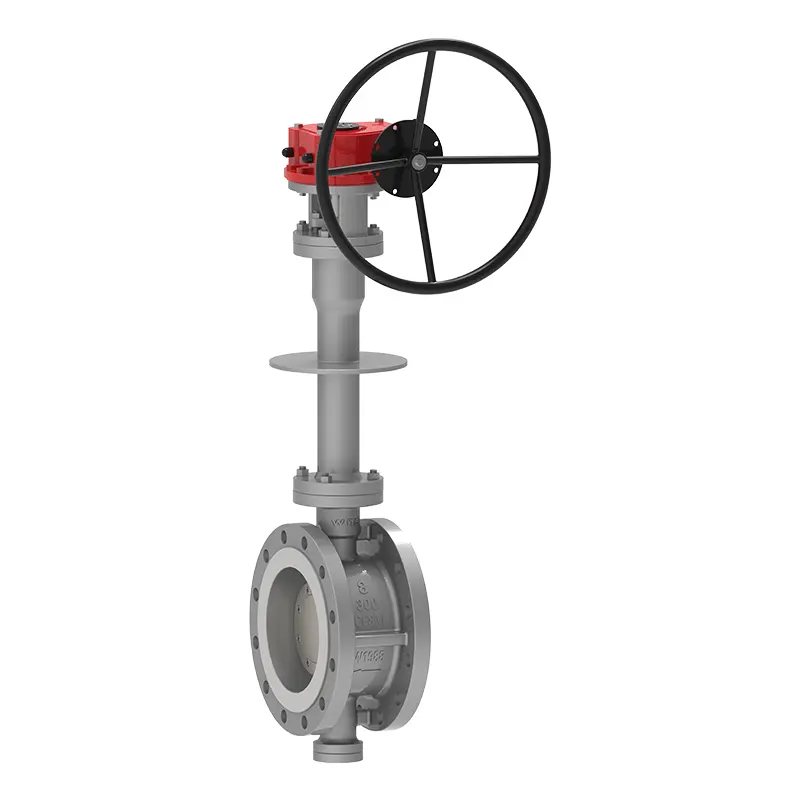

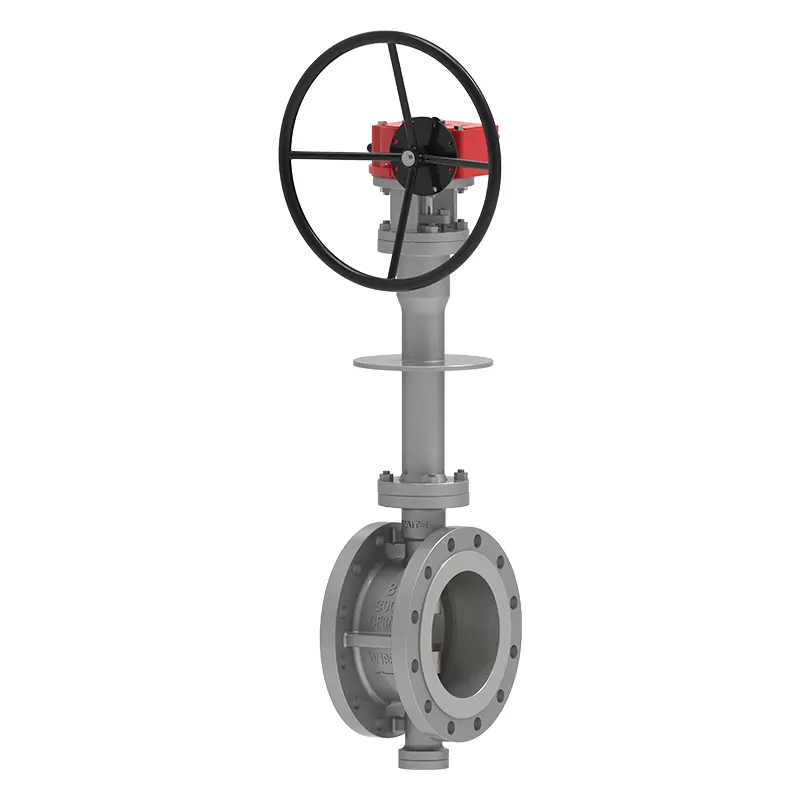

Κρυογενή πλευρά εισόδου πεταλούδα

Η κρυογονική βαλβίδα πεταλούδας εισόδου που παράγεται από το Waits είναι κατασκευασμένο από πρώτες ύλες υψηλής ποιότητας και έχει ελεγχθεί ποιότητα καθ 'όλη τη διάρκεια της διαδικασίας. Έχει εξαιρετική απόδοση και απόδοση υψηλού κόστους. Αυτή η βαλβίδα μπορεί να χειριστεί εξαιρετικά χαμηλές θερμοκρασίες και είναι κατάλληλη για πιο σύνθετες συνθήκες εργασίας. Έχουμε 30 χρόνια εμπειρίας στην κατασκευή βαλβίδων και διατηρούμε πρωτοποριακή και καινοτόμο. Ελπίζουμε να έχουμε μακροπρόθεσμη συνεργασία με περισσότερους πελάτες.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η κρυογονική βαλβίδα πεταλούδας εισόδου είναι μια βαλβίδα πεταλούδας μακράς διάρκειας ζωής, που εξοικονομεί ενέργεια που αναπτύχθηκε πρόσφατα από την Waits. Αποτελείται από σώμα βαλβίδων, πλάκα πεταλούδας, δακτύλιο στεγανοποίησης, μηχανισμό μετάδοσης και άλλα κύρια εξαρτήματα. Η δομή του υιοθετεί δισδιάστατη ή τρισδιάστατη εκκεντρική αρχική σχεδίαση και εφαρμόζει νέα τεχνολογία συμβατή με ελαστική σφραγίδα ή σκληρή και μαλακή σφραγίδα πολλαπλών επιπέδων, η οποία μειώνει τη ροπή όταν η βαλβίδα πεταλούδας λειτουργεί, εξοικονομεί περισσότερη προσπάθεια και ενέργεια. Αυτός ο σχεδιασμός και η επιλογή της διαδικασίας μπορούν επίσης να εξασφαλίσουν τη συνολική αντοχή στη διάβρωση, την αντοχή σε υψηλή θερμοκρασία και την αντοχή στη φθορά της βαλβίδας πεταλούδας.

Πρότυπα υλοποίησης

Πρότυπο σχεδιασμού	API 609, BS 6364
Πρότυπο φλάντζας	ASME B16.25 (BW)
Πυρκαγιά	Πυρκαγιά 6FA
Τελική σύνδεση	Διπλή φλάντζα, BW, Wafer, Lug κ.λπ.
Επιθεώρηση και δοκιμή	API 598 & BS 6364
Αποδοχή δοκιμής χαμηλής θερμοκρασίας	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Αντικρυνώς	API 609, ASME B16.10 και 558
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34
Πρότυπο χαμηλής διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	3 "-52", DN80-DN1300
Βαθμολογία πίεσης	Κατηγορία 150-900, PN16-PN160
Θερμοκρασία λειτουργίας	-196 ° C ~ 150 ° C
Εύρος εφαρμογής
Χειριστής	Εργαλεία, ηλεκτρικό, πνευματικό, γυμνό στέλεχος κ.λπ.
Υλικό σώματος	A351 CF3, CF8, CF3M, CF8M, κλπ.
Βαλβίδα	A351 CF3, CF8, CF3M, CF8M, κλπ.
Κάθισμα βαλβίδας	Από ανοξείδωτο χάλυβα + STL. Ανοξείδωτος χάλυβα + γραφίτης
Βαλβίδα	XM-19, GR660 TY2/HT

Χαρακτηριστικά απόδοσης

1. Η κρυογονική βαλβίδα της πεταλούδας εισόδου υιοθετεί τη διπλή λοξή και τη μικρή σχεδίαση εκκεντρότητας: η ροπή φτάνει στο κορυφαίο εγχώριο επίπεδο (40% ~ 60% των συνομηλίκων) και οι αντίστοιχες ηλεκτρικές και πνευματικές τιμές είναι πολύ επωφελείς.
2. Ο δακτύλιος της βαλβίδας και ο δακτύλιος σφράγισης μπορούν να αντικατασταθούν στο διαδίκτυο με σχεδιασμό διαμερίσματος συντήρησης: το κάθισμα της βαλβίδας και ο δακτύλιος σφράγισης διαχωρίζονται και η βαλβίδα διαθέτει θύρα επιθεώρησης για εύκολη συντήρηση και αντικατάσταση.
3. Τα άνω και κάτω διπλά πλήκτρα της πλάκας βαλβίδας και το στέλεχος της βαλβίδας μπορούν να εξασφαλίσουν ότι δεν θα κολλήσουν σε χαμηλές θερμοκρασίες και ταυτόχρονα να πληρούν το API 609 αντι-πτήση σχεδιασμό.
4. Η ροπή βαλβίδας είναι μικρή: η επιφάνεια σφράγισης είναι κοντά σε μηδενική φθορά, η οποία επεκτείνει τη διάρκεια ζωής της βαλβίδας.
5. Έχει ένα ευρύ φάσμα εφαρμογών και μπορεί να χρησιμοποιηθεί για συσκευές εξαιρετικά χαμηλής θερμοκρασίας όπως LNG, προπυλενίου και αιθυλένιο.
6. Καλή απόδοση σφράγισης: Η διαρροή σε κανονική θερμοκρασία είναι API598 και η διαρροή σε χαμηλή θερμοκρασία είναι 1/3 του BS6364. Πληρούν τις θετικές και αντίστροφες απαιτήσεις σφράγισης του BS6364 σε χαμηλές θερμοκρασίες.
7. Το σώμα της βαλβίδας και το κάθισμα της βαλβίδας είναι ξεχωριστά εξαρτήματα: το κάθισμα της βαλβίδας και ο δακτύλιος στεγανοποίησης μπορούν να κατασκευαστούν από διαφορετικά υλικά για να καλύψουν τις συνθήκες εργασίας.
8. Τρεις εκκεντρότητες: Η κεντρική γραμμή του άξονα αποκλίνει από την κεντρική γραμμή της επιφάνειας σφράγισης, η κεντρική γραμμή του άξονα αποκλίνει ελαφρώς από την κεντρική γραμμή του αγωγού και η κεντρική γραμμή της επιφάνειας στεγανοποίησης του σώματος (λοξός κώνος) σχηματίζει μια γωνιακή θέση με την κεντρική γραμμή του αγωγού.

Cryogenic Side Entry Butterfly Valve
