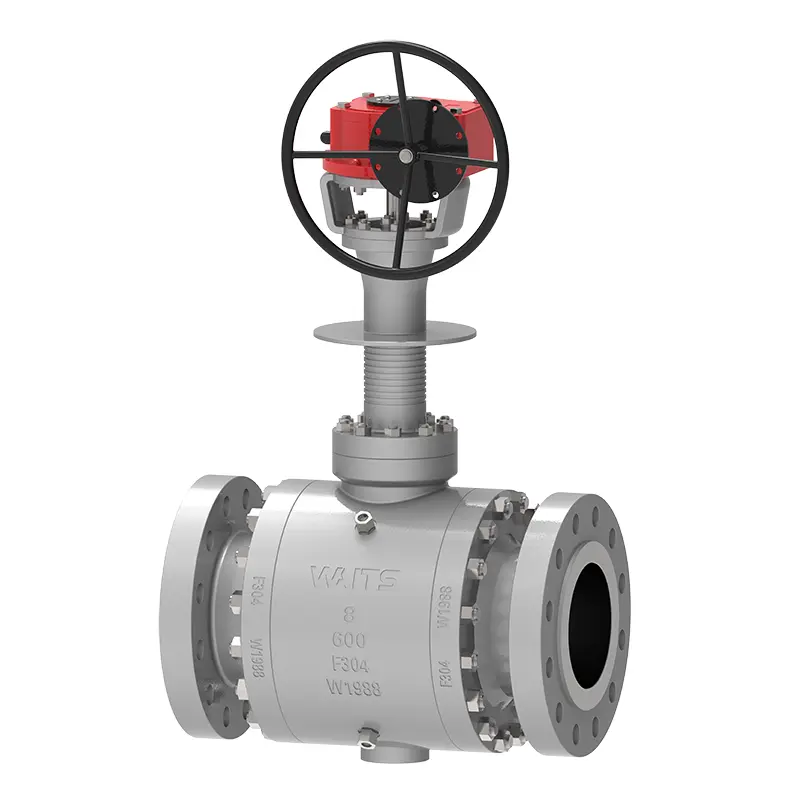

Κρυογονική βαλβίδα μπάλας εισόδου

Αν ψάχνετε για κλιμακωτές βαλβίδες εισόδου κρυολογίας υψηλής απόδοσης, η Waits μπορεί να καλύψει τις ανάγκες σας. Είμαστε ένας μεγάλος προμηθευτής ενσωμάτωσης βαλβίδων, που ιδρύθηκε στις Ηνωμένες Πολιτείες το 1994, εισήλθε στην Κίνα το 2008 και έχει βάσεις παραγωγής στο Tianjin και το Wenzhou. Έχουμε πλούσια εμπειρία στον κλάδο και συμβαδίζουν με τους χρόνους, εισάγοντας ενεργά τον κορυφαίο εξοπλισμό τεχνολογίας και παραγωγής της βιομηχανίας για να εξασφαλιστεί η ποιότητα του προϊόντος.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η κρυογονική βαλβίδα μπάλας εισόδου είναι κατάλληλη για συνθήκες εργασίας με θερμοκρασία έως -196 ℃ και χρησιμοποιείται ευρέως σε υγροποιημένο φυσικό αέριο, υγροποιημένο πετρελαϊκό αέριο, διαχωρισμό αέρα και άλλες κρυογονικές βιομηχανίες. Στην παραγωγή, εφαρμόζουμε διεθνή προηγμένη τεχνολογία και υιοθετούμε δακτύλιο σφράγισης σφράγισης για να διατηρήσουμε τη βαλβίδα με εξαιρετική απόδοση σφράγισης σε εφαρμογή. Ταυτόχρονα, αυτή η σειρά βαλβίδων μπορεί να συνειδητοποιήσει τη συντήρηση στο διαδίκτυο.

Πρότυπα υλοποίησης

Πρότυπο σχεδιασμού	API 6D, BS 6364
Τελική σύνδεση	RF, RTJ, BW
Επιθεώρηση και δοκιμή	API 598 & BS 6364
Αντικρυνώς	ASME B16.10
Επίπεδα πίεσης και θερμοκρασίας	ASME B16.34
Πυρκαγιά	Fire 6FA, Fire 607
Χαμηλά πρότυπα διαρροής	ISO 15848-1, API 622
Σχεδιασμός κατά του διάσημο	NACE MR 0103, NACE MR 0175

Εφαρμογή

Μέγεθος	1/2 "-28", DN15-DN700
Βαθμολογία πίεσης	Κατηγορία 150-2500, PN10-PN420
Θερμοκρασία λειτουργίας	-196 ° C ~ 150 ° C
Εύρος εφαρμογής
Χειριστής	Μοχλός, εργαλεία, ηλεκτρικό, πνευματικό
Υλικό σώματος	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, κλπ.
Μπάλα	A182 F304/F304L/F316/F316L+NI60
Δαχτυλίδι στήριξης καθίσματος βαλβίδας	A182 F304/F304L/F316/F316L/STL Επικάλυψη
Ένθετο καθίσματος βαλβίδας	Pctfe
Βαλβίδα	XM-19, GR660 TY2/HT

Χαρακτηριστικά απόδοσης

Βασικά σχέδια και τεχνολογίες στην κρυογονική βαλβίδα εισόδου πλευράς:
● Το Lip-Seal + συσκευασία διπλής σφράγισης του στελέχους βαλβίδας μπορεί να μειώσει την ποσότητα συσκευασίας.
● Χρησιμοποιείται ο σχεδιασμός υποβοηθούμενου από πεπερασμένα στοιχεία για την απόκτηση του βέλτιστου πάχους τοιχώματος του εκτεταμένου καλύμματος της βαλβίδας για να εξασφαλιστεί το καλύτερο αποτέλεσμα ψύξης.
● Ο σχεδιασμός αυλάκων Arc Moon του εκτεταμένου καλύμματος βαλβίδας αυξάνει την περιοχή ψύξης και ενισχύει το φαινόμενο ψύξης.
● Ο σχεδιασμός της πλάκας στάγδην αυξάνει την περιοχή ψύξης και εμποδίζει τη συσκευασία από την κατάψυξη. εμποδίζει αποτελεσματικά το συμπυκνωμένο νερό από το στάγδην στο σώμα της βαλβίδας.
● Η διπλή σφραγίδα της φλάντζας Lip-Seal + έχει ρυθμιστεί στη σύνδεση του καλύμματος του σώματος για να αποφευχθεί η διαρροή.
● Το κάθισμα της βαλβίδας υιοθετεί τη δομή DIB-2, η οποία μπορεί να εξασφαλίσει ότι η πίεση στη μεσαία κοιλότητα απελευθερώνεται σταθερά στην καθορισμένη πλευρά όταν η πίεση υπερβαίνει το όριο.
● Η σφράγιση του καθίσματος της βαλβίδας είναι μια δομή των χείλη-θάλασσας, η οποία έχει τόσο την ελαστική αντιστάθμιση του ελατηρίου όσο και της χαμηλής θερμοκρασίας ελαστικής απόδοσης σφράγισης του PTFE, εξασφαλίζοντας εξαιρετική επίδραση σφράγισης σε χαμηλές θερμοκρασίες.
● Η επιφάνεια στεγανοποίησης του καθίσματος της βαλβίδας εισάγεται CTFE, η οποία εξακολουθεί να έχει καλή ελαστικότητα σε εξαιρετικά χαμηλές θερμοκρασίες για να εξασφαλίσει ότι η σφραγίδα δεν αποτυγχάνει.
● Το εκτεταμένο σχεδιασμό της δομής και η μακρά δομή της λαβής εξασφαλίζει την καλύτερη ομοιότητα της λαβής μπάλας, το στέλεχος βαλβίδων και το καπό και πιο ευαίσθητη εναλλαγή.
● Όλοι οι συνδετήρες που έρχονται σε επαφή με χαμηλές θερμοκρασίες είναι πλήρως σπείρωμα.
● Η επιφάνεια της μπάλας σκληρύνεται για να εξασφαλίσει ότι δεν θα γδαρθεί σε χαμηλές θερμοκρασίες.

Cryogenic Side Entry Ball Valve
